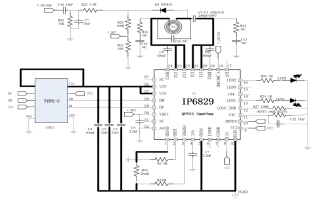

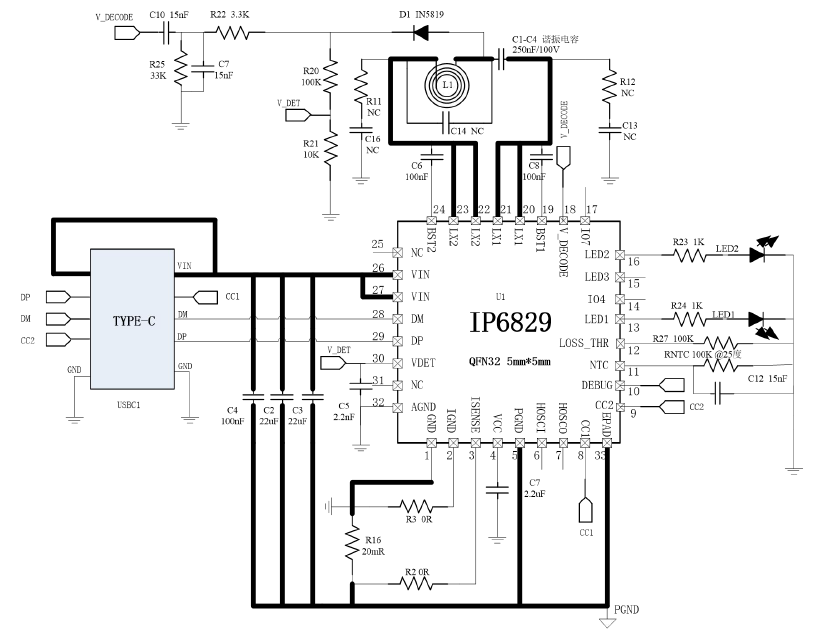

诺芯盛@ip6829原理图

无线充电技术正逐渐成为现代电子设备的标配，而实现这一功能的核心在于发射端控制芯片的设计。IP6829作为英集芯推出的一款高集成度SoC芯片，其原理图设计充分体现了高效能与低成本的双重优势。本文将深入解析IP6829的工作原理，并通过场景化比喻帮助读者理解技术细节。

一、芯片架构与集成设计

IP6829采用QFN-32封装，这种紧凑的布局如同城市中的立体交通网络，在有限空间内高效整合了全桥驱动电路、功率MOS管以及ASK通讯解调模块。这种高度集成化设计相当于将传统方案中分散的“收费站”“信号塔”和“能源站”合并为单一枢纽，显著降低了外围电路复杂度。例如，片内集成的两路ASK解调模块（分别监测电压和电流）就像两名协同工作的翻译官，实时解析接收端发送的无线信号。

二、功率传输的智能控制流程

当设备放置于充电板上时，IP6829首先通过analog ping技术主动“敲门”——发射特定频率的检测信号，等待接收端“应答”。这一过程类似于快递员通过电话确认收件人是否在家，只有双向沟通建立后，系统才会启动功率传输。

通信建立后，芯片内部的PID算法开始发挥作用。它像一位经验丰富的调音师，根据接收端反馈的数据包（包含功率需求、温度等信息），动态调整振荡频率以改变线圈输出功率。例如为苹果设备提供7.5W或为三星设备匹配10W充电时，算法会像自动驾驶系统般持续微调“油门”深度，确保能量传输既高效又稳定。

三、硬件设计的创新突破

IP6829的全桥功率MOS设计是其原理图中的亮点。传统方案需要外置MOS管和驱动电路，而该芯片将这些元件“内置化”，如同将分散的发电机组升级为一体化电站。这种设计不仅减少约30%的PCB面积，还通过优化电流路径降低了能量损耗——相当于缩短了电力运输的“高速公路”，让电能更直达目的地。

此外，芯片支持通过限流电阻直接驱动LED状态指示灯。用户可配置三路LED显示不同工作状态：呼吸灯提示待机、闪烁代表故障、常亮表示满电，这些可视化反馈如同充电板的“表情包”，让交互更直观。

四、兼容性与成本优化策略

IP6829兼容WPC Qi v1.3最新标准，支持A11/A11a/MP-A2三种主流线圈类型。这种多协议适配能力好比一台支持全球电压的旅行充电器，无论设备品牌如何变化，都能快速建立充电连接。

从BOM成本角度看，芯片通过集成化设计将外围元件数量压缩至20个以下。例如传统方案需要独立配置的通讯解调IC和保护电路，现在均被“浓缩”进单颗芯片，整体成本可降低15%-20%。这种设计特别适合追求轻薄化的消费电子产品，如同用智能手机取代了昔日的相机、MP3和导航仪等多设备组合。

五、应用场景与未来演进

当前IP6829已广泛应用于12V输入的无线充电器，覆盖5W-15W功率段。其原理图设计中预留的固件配置接口，允许开发者通过工具调整参数，比如修改LED逻辑或优化PID响应曲线。这种灵活性为共享充电宝、车载无线充等场景提供了定制化可能。

随着无线充电技术向更高功率发展，IP6829的架构设计启示我们：未来芯片或将进一步整合GaN功率器件与数字解调模块，让“隐形充电”体验如同Wi-Fi连接般无缝自然。
