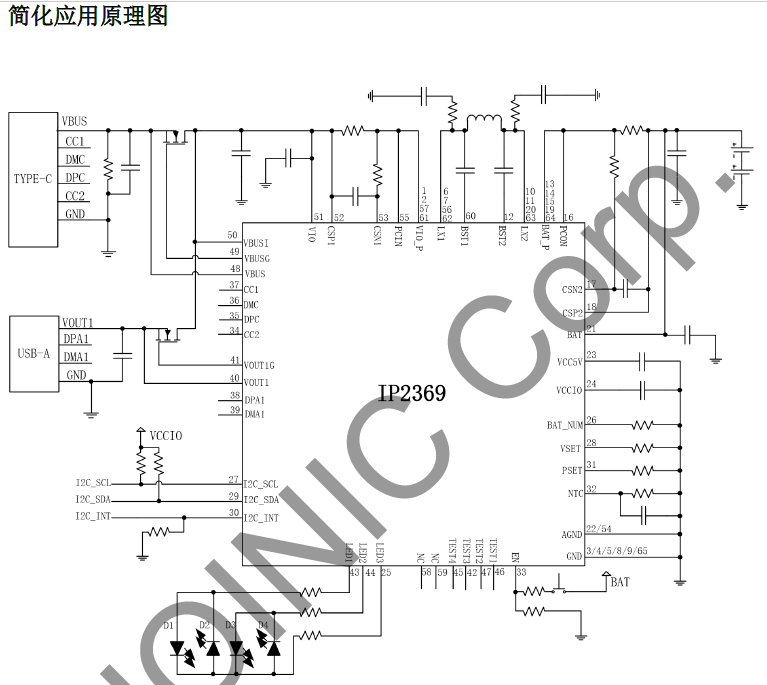

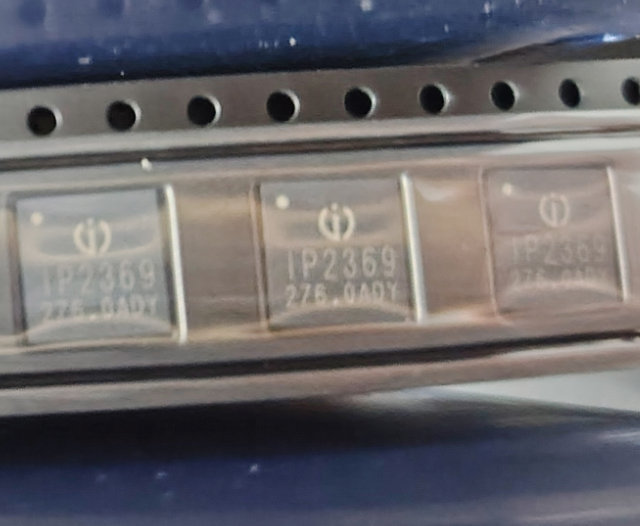

英集芯ip2369中文资料说明书，2~4串电池充电ic

支持PD3.1等多种快充输入输出协议、支持2~6节串联电池

集成升降压功率MOS最大充放电功率45W的电源管理芯片

IP2369是一款集成AFC/FCP/PD2.0/PD3.0/PD3.1等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯片，充放电功率高达45W；

IP2369的高集成度与丰富功能，内部集成BUCK-BOOST升降压功率NMOS，只需一个电感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2369支持2/3/4/5/6节串联电芯，可通过外接电阻设置选择电池串联节数；IP2369支持外接电阻可设置电池类型，充满电压为3.65V/4.1V/4.2V/4.35V/4.4V

IP2369内置IC温度、电池NTC温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

IP2369待机功耗可低至不超过100uA。

IP2369内置14bit ADC，可以精确测量输入电压和电流，电池电压和电流等。可通过I2C获取

IP2369充放电电压、充电电流等信息。

IP2369支持4个电量指示灯，可显示电量和充放电状态。

二、特性：

（一）充放电规格

    （1）内置BUCK-BOOST升降压功率NMOS

    （2）充放电功率最大45W

    （3）自适应充电电流调节

    （4）外接电阻可设置电池类型，充满电压为3.65V/4.1V/4.2V/4.3V/4.35V/4.4V

    （5）外接电阻设置电池串联节数：2/3/4/5/6

    （6）外接电阻可设置最大充放电功率，最大支持45W充放电

    （7）支持0V电池充电

（二）同时支持2个USB口

    （1）1个USB-A口输出

    （1）1个USB-C口输入输出

（三）快充规格

    （1）集成FCP输入输出快充协议

    （1）集成AFC输入输出快充协议

    （2）集成DRP Try.SRC协议，PD3.1输入输出快充协议

    （3）集成QC2.0/QC3.0/QC3.0+输出快充协议
