英集芯无线充电芯片有哪些功能
无线充电技术从科幻走入现实的过程中，核心芯片的进化起到了决定性作用。英集芯作为无线充电领域的核心技术提供商，其IP系列芯片凭借高度集成与智能化设计，正悄然重塑着我们的充电体验。这些指甲盖大小的硅片内部，蕴藏着怎样的技术玄机？
宽电压适配与全场景功率覆盖

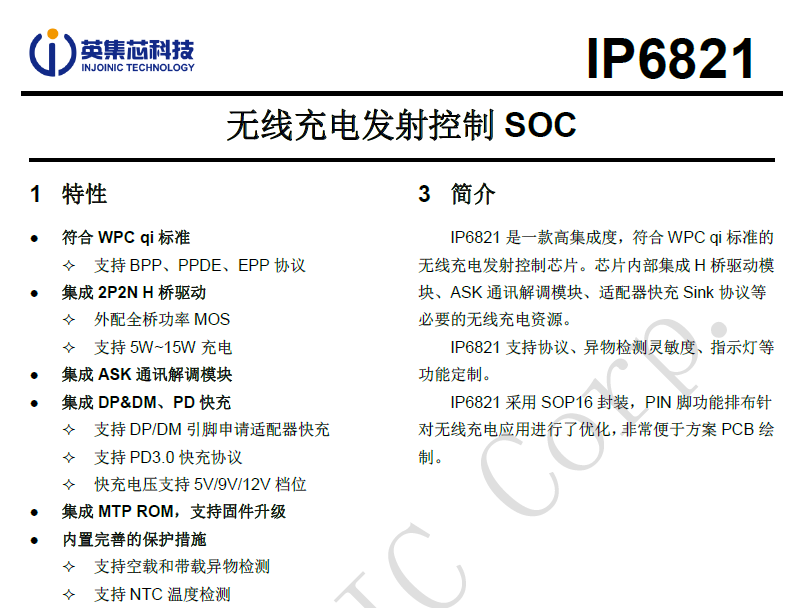

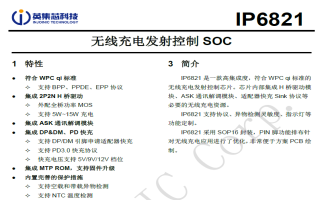

想象一位能适应不同环境的全能选手，英集芯IP6821的工作电压范围达4V-20V，如同能自动调节呼吸的运动员，既能匹配车载12V电路，也能兼容普通USB的5V输出。功率覆盖5W-15W区间，相当于从普通耳机的涓流充电到智能手机的快速回血都能应对。而IP6806更是将功率细分为三档精准输出：5W满足基础Qi标准、7.5W激活苹果快充、10W触发三星高速充电，就像为不同品牌设备配好了专属钥匙。
多协议兼容的"语言大师"
当我们抱怨设备间充电协议不兼容时，英集芯芯片已悄然成为“协议翻译官”。IP6821不仅支持WPC Qi国际标准，更兼容BPP/EPP等私有协议，甚至通过PD&DM引脚扩展支持PD3.0快充。这意味着当苹果手机放上充电板，芯片自动切换7.5W优化模式；三星设备放置时则启动10W加速通道，如同能听懂多国语言的同声传译。更值得一提的是，这些芯片可通过MTP ROM在线更新固件，如同具备学习能力的大脑，随时适配未来新协议。
高效能量搬运工
能量转换效率直接决定充电体验。IP6806实测系统效率达79%-80%，相当于每10度电仅浪费2度，远高于行业平均水平。其秘诀在于智能PID算法动态调节PWM频率（110kHz~205kHz），类似老司机根据路况精准换挡。H桥驱动模块通过外置MOS管构建“电能高速公路”，配合20mΩ采样电阻实时监控电流，确保能量传输不堵车。而EMI优化设计则像给电路装上消音器，通过软件配置驱动强度档位，减少电磁干扰。
智能安全管家
充电安全是用户最关注的隐忧。英集芯芯片内置三重防护机制：过压保护防“电压突袭”，过流保护阻“电流洪水”，过温保护控“芯片发烧”。其异物检测（FOD）功能如同24小时安检员，当硬币、钥匙等金属物误放充电区，能在毫秒级切断供电。动态功率调整（DPM）功能则像智慧配电员，当检测到电源适配器功率不足时，自动降低输出功率，避免“小马拉大车”导致的系统崩溃。
微型能量引擎
在极致紧凑的封装中实现复杂功能，才是真正的技术革命。IP6806采用4mm×4mm的QFN32封装，面积仅相当于铅笔尖大小，却集成了传统方案中需多个芯片协作的功能模块。更惊人的是，仅需14颗外围元件加线圈即可构建完整系统，使物料成本降低约30%。这种“瘦身术”让无线充电器能藏身汽车扶手箱、家具夹层甚至医疗设备中，IP6821在工业场景的应用印证了这点——从无人机充电坪到医疗监护仪，都能见到它的身影。
当前沿技术不断突破物理边界，英集芯的无线充电芯片正在完成从“功能实现”到“体验优化”的跃迁。当10mA超低待机功耗技术让充电板24小时待命却只消耗智能手表三天的电量，当动态功率调配使老旧充电器也能焕发新生，这些隐藏在设备内部的硅基大脑，已然成为无线生活方式的隐形推手。随着芯片与物联网、人工智能技术的进一步融合，或许不久的将来，走进房间的瞬间，口袋里的设备就能自动补充能量——而驱动这一切的，正是这些持续进化的微型能量枢纽。
