ET6141S是一颗恒流LED矩阵驱动控制专用电路，最大支持8×10阵列显示；通讯方式为标准I2C通讯接口，同时还支持连续读写功能；内部集成有多个寄存器可设置多种显示效果，单点支持256阶亮度调节，主要应用于家电产品的显示屏驱动。采用SSOP24的封装形式。

（二）功能特点：

（1）10路恒流驱动，输出电流最大50mA

（2）支持1～8扫应用，最大应用点阵8×10，80个LED

（3）每个LED支持256级辉度调节

（4）I2C通讯接口

（5）内置RC振荡（默认值1MHz±10%）,刷新频率高

（6）内置上电复位电路

（7）内置自动消隐电路

（8）产品名称和封装形式：

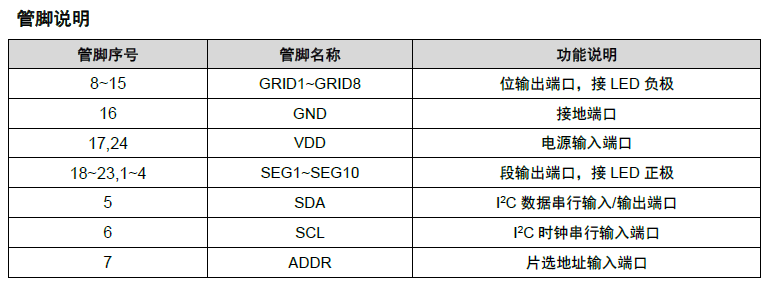

（三）应用：

（1）白色家电、小家电、玩具

（2）智能便携设备，智能音响

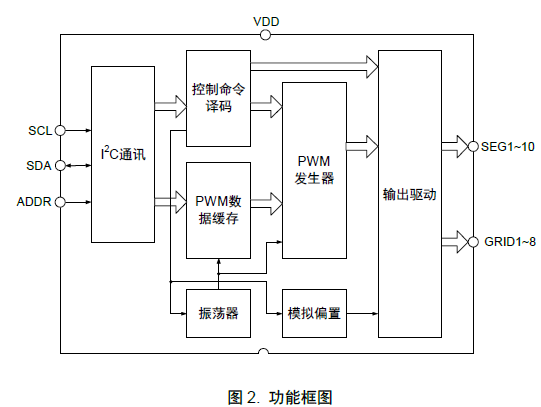

（四）功能说明

（1）总线接口

MCU通过SDA和SCL端口与ET6141进行数据传输。SDA和SCL组成总线接口。需要连接一个上拉电阻到电源端。

（2）数据有效性

当SCL信号处于高电平时，SDA端口上的数据都是有效稳定的。只有当SCL信号处于低电平时，才能改变SDA端口上的电平高低。

（3）开始（重新开始）和停止工作条件

当SCL信号为高电平，SDA信号由高电平转为低电平开始工作或者重新开始工作，而SCL信号为高电平，SDA信号由低电平转为高电平时停止工作。

（4）字节格式

数据线的每个字节由8位组成。每个字节包含一个应答位。传输第一个数据是MSB。

（5）应答

在应答时钟期间，主机使SDA端口处于高电平，在写模式期间，ET6141会发出应答信号使SDA 端口在应答期间处于低电平。
