BM0834D（丝印B1DA）MOS驱动芯片产品概述：

BM0834D是一款低侧栅极驱动芯片，可用于各种电源拓扑中。

BM0834D输出驱动由输入信号控制。逻辑状态为OUT = IN，当输入为低电平的时候OUT输出为低电平，当输入为高电平时，输出为高电平。

BM0834D可以兼容多种电源电平。输入端电平可以兼容3.3V和5V电平。

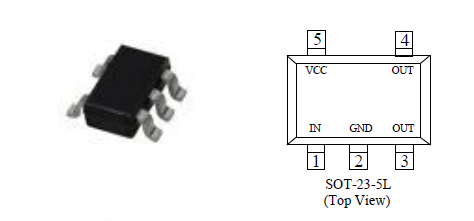

BM0834D采用SOT23-5L小体积封装。

BM0834D产品特点：

（1）电源电压工作范围为2V~9V

（2）0.75A输出电流

（3）兼容3.3V/5V PWM输入

（4）输入端带500K下拉电阻

（5）采用SOT23-5L封装

（6）绿色环保无卤，满足ROHS标准

BM0834D应用领域：

（1）栅极驱动

（2）DC-DC拓扑

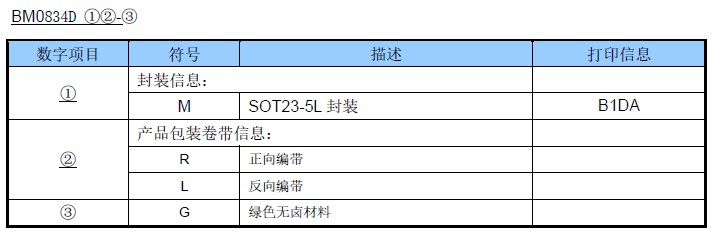

BM0834D栅极驱动芯片定购信息说明

【VCC供电】

因为芯片驱动MOSFET 时需要消耗较大的电流，

所以应选用低ESR的VCC旁路电容，该电容至少为1uF，并尽量靠近芯片的VCC和GND。

【PCB设计】

在设计PCB时应遵循以下原则：

VCC的旁路电容需要尽量靠近芯片的VCC和GND。

当该电路用于较大功率的应用时，需要选用散热能力较好的PCB，并控制芯片温度低于150℃。

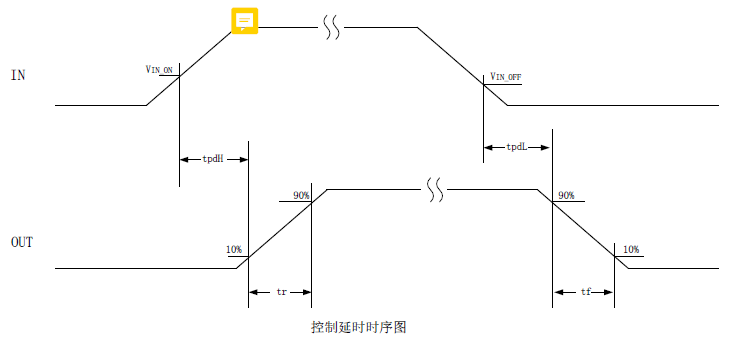

【输入输出信号逻辑】

BM0834D输出端OUT与输入端IN信号相位相同。
