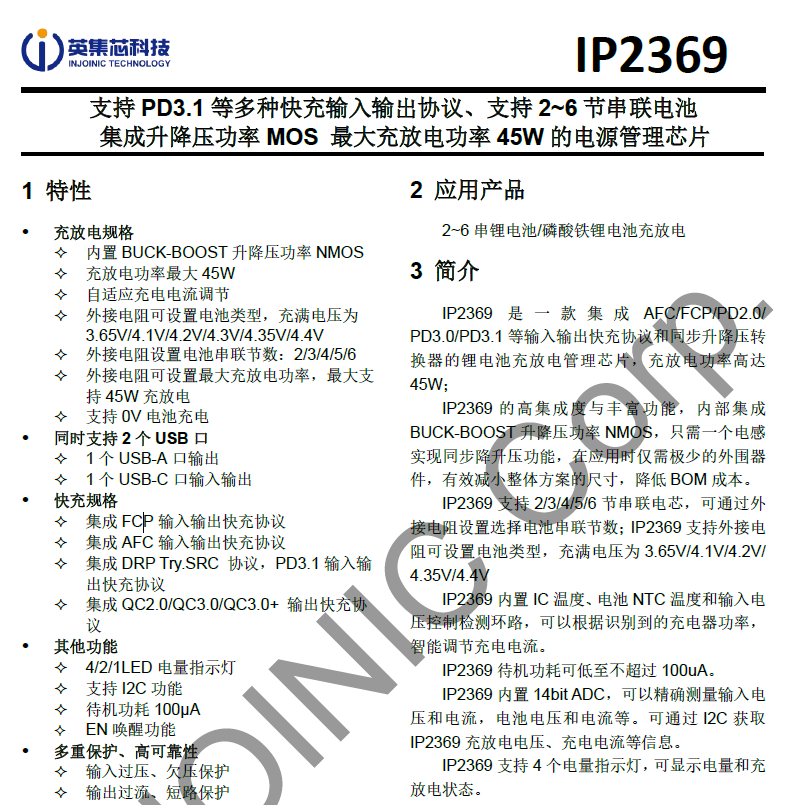

IP2369是一款集成AFC/FCP/PD2.0/PD3.0/PD3.1等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯片，充放电功率高达45W；

IP2369的高集成度与丰富功能，内部集成BUCK-BOOST升降压功率NMOS，只需一个电感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

放电

IP2369无按键动作的情况下，只有连接用电设备的输出口才会开启；未连接设备的输出口保持关闭。

USB-A1、USB-C 均支持输出快充协议。但由于该方案是单电感方案，只能支持一个电压输出，所以只有一个输出口开启的情况下才能支持快充输出。同时使用两个输出口时，会自动关闭快充功能。

按照“典型应用原理图”所示连接，任何一个输出口已经进入快充输出模式时，当其他输出口插入用电设备，会先关闭所有输出口，关闭高压快充功能，再开启有设备存在的输出口。此时所有输出口仅支持Apple、BC1.2模式充电。

充电

USB-C插入电源可以进行充电，支持自动识别电源的快充模式，匹配合适的充电电压和充电电流。

边充边放

当同时连接充电电源和用电设备时，自动进入边充边放模式。在该模式下，芯片会自动关闭内部快充输入请求。

为保证用电设备的正常充电，IP2369会将充电欠压环路提高到4.9V以上，以保证优先给用电设备供电。

在VIO电压只有5V的情况下，开启放电路径给用电设备供电；为了安全考虑，如果VIO 电压大于5.6V，不会开启放电路径。

在边充边放过程中，如果拔掉充电电源，IP2369会关闭充电功能，重新启动放电功能给用电设备供电。

为了安全考虑，同时也为了能够重新激活用电设备请求快充，转换过程中会有一段时间输出电压掉到0V。

在边充边放过程中，如果拔掉用电设备、用电设备充满或者停止抽电持续约16s时，IP2369会自动关闭对应的放电路径。

当放电路径都关闭，状态回到单充电模式时，会降低充电欠压环路，自动重新申请快充，加速给移动电源充电。
