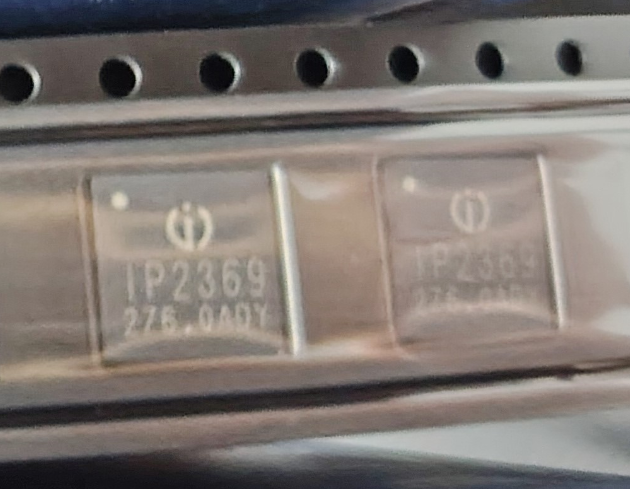

英集芯ip2369属于什么档次
“这颗芯片，为什么能让移动电源的工程师直呼‘真香’？”
上个月，我们走访了珠三角几家中小型电源方案公司。在产品经理和技术负责人的桌面角落里，常常能看到一款贴着“IP2369”标签的芯片在板卡上安静地跑着程序。问及体验，得到的回复出奇一致：简单、稳、省心，尤其是在一些对成本敏感但又要兼顾性能和可靠性的项目里，它几乎成了首选。
这种“口口相传”式的认可，某种程度上定义了一款消费级电源管理芯片的成功。今天，我们就来深度拆解英集芯这颗颇受市场青睐的IP2369，从技术内核到市场生态，看它究竟凭何而立，又能在竞争激烈的版图中占据哪一席之地。
一、技术“内功”：不止于高集成度
评价一款电源管理芯片，尤其是移动储能领域的快充方案芯片，绕不开几个核心维度：功率处理能力、电能转换效率、保护机制的完善性，以及开发友好度。IP2369在这几个方面，展现出的是一种经过深思熟虑的平衡与实用主义。
首先，在功率与协议支持层面，IP2369是一款支持多快充协议的同步开关降压充电管理芯片。它能支持最高22.5W（约4.5V/5A）的输入，并能通过外置电阻或I2C总线灵活配置电池的充电电流、电压等参数，适配多种电池规格。更重要的是，它集成了对USB PD、QC、FCP、AFC等多种主流快充协议的支持。这意味着，一颗芯片加上精简的外围电路，就能通吃市面上绝大多数快充充电器，为电池高效补充能量。
效率是电源芯片的“生命线”。IP2369采用同步降压架构，根据芯片手册的典型曲线，在常见的5V输入、3A充电场景下，其转换效率可达90%以上。这个数字背后，直接关系到终端产品的续航发热表现和用户的实际充电体验——效率每提升1%，在充电过程中转化为热量的能量就相应减少，对于空间紧凑的移动电源或TWS耳机充电仓而言，至关重要。
然而，IP2369的“聪明”之处不止于此。它还集成了路径管理（Path Management）和多重保护机制。比如，在支持边充边放（OTG）功能的设备中，芯片能智能管理输入电源、电池和输出端口之间的能量流，优先使用外部电源为设备供电并为电池充电，避免电池频繁充放电影响寿命。此外，输入过压/欠压保护、电池过充/过放保护、温度保护等一应俱全。这些保护功能并非简单的“堆料”，而是被设计成可灵活配置的，工程师可以根据产品定位和成本要求进行取舍，实现安全与成本的平衡。
最后，开发友好度是它赢得工程师青睐的关键。芯片提供了清晰的Demo板原理图、PCB布局建议以及丰富的寄存器配置选项。一位开发工程师反馈：“从画板到调通基础功能，基本上按参考设计来，一两天就能出样。调试工具和文档也比较清晰，省了很多排查底层驱动的时间。”这种“开箱即用”的体验，对于追求快速上市的中小企业来说，吸引力巨大。
二、市场“定位”：夹缝中的精准卡位
理解了技术特性，我们再把它放回市场坐标系里审视。当前的移动设备电源管理芯片市场，大致可以划分为几个梯队：
高端旗舰级：追求极致的功率密度、超高效率和前沿协议（如最新的PD3.1 EPR），通常由国际一线大厂主导，单价高，技术壁垒深厚。
主流性能级：满足绝大多数消费电子产品的快充需求（如20W-65W PD），竞争最为激烈，是各家原厂的主力战场，拼的是综合性价比、稳定性和开发生态。
入门与经济级：面向对成本极度敏感的市场，如部分低端移动电源、玩具、小家电等，功能相对单一，以“能用、够用”为首要目标。
那么，IP2369属于哪一档？准确地说，它精准地卡在了 “主流性能级”的下沿，并向“经济级”市场展现了强大的下探能力。
它没有去追逐最新的百瓦快充技术，而是将22.5W这个成熟且广泛应用的功率段做到了极高的集成度和可靠性。这使得它能以非常有竞争力的成本，提供一套包含协议支持、高效充电、完善保护的完整解决方案。它的目标客户，正是那些需要可靠快充功能，但对成本控制有严格要求的产品，例如：
品牌移动电源的中端及走量型号
带有无线充电功能的TWS耳机充电仓
一些需要内置电池并支持快充的智能硬件设备
对传统8位MCU+充电芯片分立方案进行升级替换的场景
在这个细分领域，IP2369面临的既有来自其他国内芯片设计公司的同类方案竞争，也要承受来自更低价位“公版”方案的冲击。它的护城河，恰恰在于我们前面分析的 “平衡”与“友好” ——它不是参数最炫酷的，但可能是综合风险最低、开发最顺手的选项之一。对于很多公司而言，选择一个经过大量市场验证、资料齐全、能缩短研发周期的方案，其隐性价值往往超过了芯片本身几毛钱的价差。
三、生态与未来：工程师选择的背后
一款芯片的市场地位，最终是由无数工程师和产品经理的一次次选型决定的。IP2369的流行，折射出当前消费电子供应链的一些深层次逻辑：
从“堆料”到“够用就好”的理性回归。在经历了快充功率的“军备竞赛”后，市场开始更加关注用户体验的整体平衡。对于大多数用户，一个半小时内充满一部手机（对应20W-30W功率）的体验已经足够好。IP2369恰好满足了这种“甜点级”需求，避免了为冗余性能支付额外成本。
开发效率成为核心竞争力。产品迭代速度越来越快，“时间就是金钱”在硬件领域同样成立。IP2369提供的完整参考设计和清晰文档，显著降低了工程师的进入门槛和调试风险，加速了产品上市进程，这对于中小团队尤为珍贵。
国产供应链的信任建立。随着像英集芯这样的国内芯片设计公司持续推出稳定可靠的产品，下游厂商对国产芯的信任度在不断提升。IP2369的成功，不仅是单一产品的胜利，也是国产电源管理芯片在设计、品控、生态支持上整体进步的一个缩影。
当然，挑战始终存在。更激烈的价格竞争、下游客户对更高功率和更新协议的需求、以及上游晶圆产能的波动，都是悬在头上的“达摩克利斯之剑”。IP2369需要不断迭代，在保持现有优势的基础上，向更高效率、更智能化（如支持电量计功能）的方向演进，才能巩固并拓展自己的“根据地”。
结语
在技术驱动的世界里，很少有产品能仅凭一个亮点就通吃天下。英集芯IP2369的故事，更像是一个关于 “精准定位” 和 “生态亲和力” 的范例。它用扎实的技术内功，满足了市场上一块真实且广阔的需求；又用对开发者极为友好的姿态，构建了自己的口碑护城河。
它或许不是发布会上聚光灯下的明星，但却是无数消费电子产品能够稳定、可靠运行的幕后功臣之一。这，或许就是一颗“好芯片”最朴素的定义：在它该在的位置上，恰到好处地发挥价值，并被需要它的人所信赖。未来的市场格局仍在变化，但IP2369已经用它的方式，证明了自己不容小觑的存在感。
