IP6829-NF英集芯无线充芯片



你会遇到这些瞬间:

同样一套线圈与电源,A手机能满速,B手机却反复握手;

实验室里跑得很漂亮,一到量产环境就温升飙升;

产品经理一句“要薄一点”,你整套磁路、屏蔽、散热全得重来。

这篇文章就围绕一个核心主题——IP6829-NF英集芯无线充芯片,按3个不同视角各写一篇:从“方案设计者”“项目量产负责人”“产品定义与用户体验”三个角色出发,把15W无线快充方案从原理到落地的关键点讲透。


IP6829-NF英集芯无线充芯片:从工程师视角拆解15W快充链路

做无线充电,最怕的是把问题想简单:看上去就是“发射端线圈+接收端线圈”,实际上是电源、功率级、通讯、异物检测、温控策略、磁路结构共同组成的一条链路。

IP6829-NF放进方案里,工程师最关心的不是“它叫什么”,而是它能不能把这条链路变得更可控:功率爬升是否线性、握手是否稳定、异常是否可预测、保护是否足够果断。

一、15W无线快充,发射端到底在做什么

很多人把“快充”理解成“把功率拉高”。但在无线充电里,功率不是你想给多少就给多少,它一定是“系统协商出来的”。

发射端核心任务就三件事:

1)建立稳定磁场,让接收端能取到足够能量

2)与接收端通讯,动态调节输出功率

3)在任何异常出现时,迅速降功率或关断

这里面最要命的是第二件:功率调节不是一次性,而是全程闭环。轻微的偏移、金属异物、外壳厚度变化、线圈温度变化,都会影响耦合与效率。发射端必须“实时知道”接收端的需求和状态。

二、方案设计要点:把“可控性”放在第一位

用IP6829-NF做15W方案时,设计的关键不是堆参数,而是把每个关键环节都做成可测、可调、可复现。

建议你按下面顺序推进设计:

1)先定电源与功率级余量

无线充的效率链路很长:适配器→输入电源→驱动→线圈→耦合→整流→电池充电。任何一段掉链子,最终都会体现在温升和降功率上。

工程上要留足余量:你希望“15W输出”时各器件工作在舒适区,而不是逼近极限。

2)磁路结构先行,别把它当“外观件”

线圈、磁片、屏蔽、结构件厚度决定了耦合上限。你在电路里再怎么调参,也救不了一个先天耦合差的结构。

经验上,结构评审最好和原理图评审同步进行:你要知道产品厚度目标、是否金属后壳、是否需要抗偏移、目标工作距离大概多少。否则后面一定返工。

3)把关键测试点预留出来

真正能救命的,是你能把问题定位在“通讯不稳”“耦合不足”“功率级发热”“异物检测误判”中的哪一类。

所以从第一版板子开始,就要预留足够的测试点、采样点、可替换器件位。否则你会陷入“感觉它不对,但不知道哪里不对”的泥潭。

三、常见坑位:15W不是“跑起来”就算赢

1)能上15W,但会抖功率

表现是:功率拉升到某个点就掉下来,再拉升再掉下来。

本质通常是系统边界太紧:温升、耦合、异物检测阈值、通讯误码,任何一个触发都会让系统退档。

2)实验室OK,装进壳就不行

你在裸板上测试,线圈很理想;装进整机后,金属件、螺丝、支架、装配公差全来了。

所以验证顺序一定要:裸板→半结构样→整机样。不要跳步,否则你会误以为是电路问题,最后却发现是结构吸收磁通。

3)“兼容性”被低估

无线充最尴尬的是:你自己的手机能满速,用户的手机不一定。

你要在设计阶段就把兼容性当作主指标:不同机型、不同位置、不同壳体、不同温度都要测,测出来的不稳定点要能解释、能修正。

这一篇写给工程师的结论很简单:

用IP6829-NF做15W方案,真正的赢面不来自“能跑满功率”,而来自“每一种状态你都能解释、能复现、能收敛”。


IP6829-NF英集芯无线充芯片:从量产与可靠性视角看“能交付”有多难

工程样机跑通只是第一步。量产真正可怕的,是你要面对“批次差异”“装配差异”“用户使用差异”三重叠加。

无线充是一个对系统公差极敏感的功能,一点点偏差都会放大成体验问题:发热、断充、慢充、异响、误触发保护。

一、量产前必须回答的三个问题

1)你这套方案的性能分布是什么样的?

不是“最好能到15W”,而是:

90%的产品在目标位置能到多少?偏移5mm还能到多少?高温环境下能稳定多少?

如果这些你没有量化,只靠“抽测几台感觉还行”,量产后你会被返修数据教育。

2)关键器件的供应波动能承受吗?

线圈、磁片、MOS、电感、NTC、屏蔽材料,任何一个批次变化,都可能让温升或效率曲线漂移。

量产策略一定要把“可替代料”提前验证,不要等缺料了临时替换,那时你会发现你根本不知道替换后系统边界在哪里。

3)装配公差下的最差情况你测过没有?

无线充最真实的世界不是“正对中间”,而是用户随手一放:偏一点、垫个壳、夹个卡片、桌面不平。

你需要把最差情况拉出来测:最大偏移、最大壳厚、最高温环境、最低输入电压,看看系统是否会频繁退档或断充。

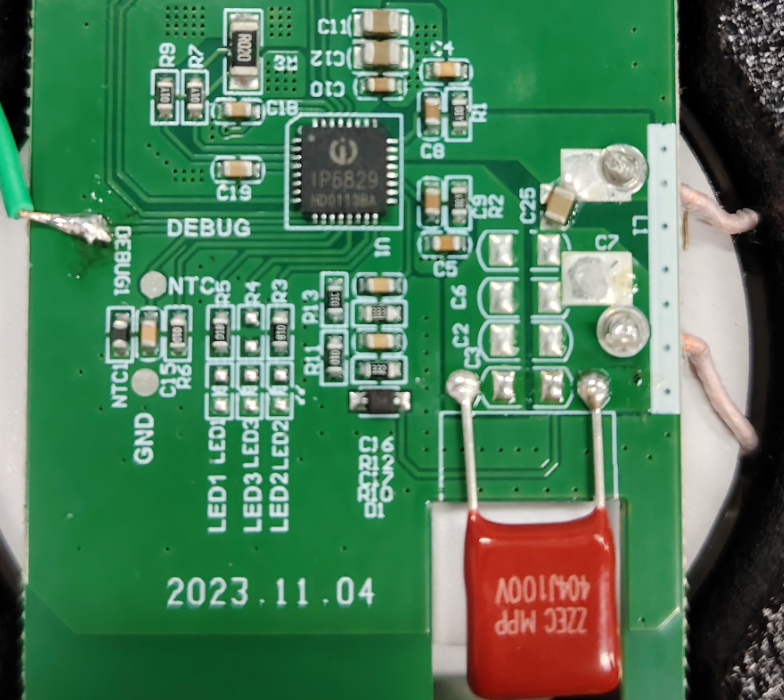

IP6829-NF英集芯无线充芯片

二、可靠性关注点:热,是一切问题的源头

无线充的“热”不是单点热,而是系统热:

功率级发热+线圈铜损+磁损+结构热阻共同决定最终温升。

量产时常见的两类热问题:

1)同一批次中,有些发热特别大

往往是装配压合、气隙、磁片位置、屏蔽贴合等工艺差异导致耦合变差,系统为了维持功率会更“用力”,最终热上来。

解决要从工艺一致性入手,而不是只在电路上硬降功率。

2)高温环境下策略不稳定

你需要明确温控策略的优先级:先降功率还是先限流?降到什么点才不至于体验断崖式下滑?

最怕的是:温控触发点设计得太贴边,导致在临界点附近反复跳变,用户感知就是“忽快忽慢”。

三、量产工程的底层原则:把“异常”设计成可管理的

无线充系统里,异常是必然会发生的:

异物、偏移、输入电压波动、外部干扰、不同接收端特性……

量产要做的是:异常发生时,系统行为要一致、要可预测。

一个更像“能交付”的方案,通常具备这些特征:

  • 退档曲线平滑,不突然从快充掉到龟速

  • 保护动作明确,不拖泥带水

  • 发生问题能通过日志与测试点快速定位

  • 对装配差异不敏感,或者敏感点被工艺手段锁死

这一篇的结论也很直接:

IP6829-NF是否适合你,不只看“能不能做15W”,更要看你是否能围绕它建立一套量产可控的验证体系。无线充不是拼运气,是拼边界管理。


IP6829-NF英集芯无线充芯片:从产品与体验视角,15W快充到底提升了什么

用户不会为“IP6829-NF”买单,也不会为“拓扑结构”点赞。用户只在乎三件事:放上去能不能充、充得快不快、充的时候烫不烫。

所以从产品视角看,15W无线快充的价值不是“更大数字”,而是把无线充从“应急功能”变成“日常主力”。

一、无线充体验的三条底线

1)一放就充:成功率必须高

“放上去没反应”是最伤信任的体验。用户会立刻得出结论:这玩意不靠谱。

所以产品定义时要把“成功率”作为第一指标,而不是“峰值功率”。

2)快,但不能靠赌

快充如果只在“刚好对齐、刚好凉爽、刚好没有壳”的条件下成立,那叫实验室快充,不叫产品快充。

你要追求的是:在用户常见的放置方式下,依然能稳定进入较高功率档位。

3)热必须可接受

无线充的热感受比有线更敏感,因为用户经常是“把手机放在床头/办公桌上长时间充”。

一旦烫,用户会担心电池寿命、担心安全、担心夜间充电风险,最后的行为是:不用了。

二、典型应用场景怎么选,决定了你方案怎么做

不同场景对15W无线快充的“真实需求”完全不同:

  • 床头充电:更看重温控与静音(包括不会因抖功率而频繁提示)

  • 办公桌充电:更看重抗偏移与稳定维持中高功率

  • 车载无线充:更看重高温环境下的可靠性与强散热设计

  • 多设备共享充电位:更看重兼容性与误触发控制

如果你的产品是车载,但你按桌面充电器的思路去做,量产后你会被高温与振动偏移打得措手不及。

三、产品层面的“可感知提升”,应该这样落地

1)用策略换体验

很多时候,用户需要的不是“每秒都在15W”,而是“从放上去开始,就一直稳稳在一个不错的速度”。

所以功率策略要追求稳定性与连续性:宁可少一点峰值,也别频繁跳档。

2)把“定位难度”降到最低

好的无线充体验是:用户不需要瞄准。

这意味着你在结构与磁路上要投入足够资源,去扩大可用区域,提高偏移下的效率,减少“放歪就慢充”的情况。

3)把“不确定性”提前解释给用户

比如:手机壳太厚、夹了金属卡、环境温度过高,这些都会影响无线快充。

产品可以通过提示灯、提示音、UI提示让用户知道发生了什么,而不是让用户自己猜。猜的结果往往是差评。

这一篇的结论是:

IP6829-NF这样的无线充芯片,最终价值不是在规格表上,而是在你能否把它变成用户可感知的“省心”。无线充做到15W只是起点,体验做到“稳定、可预期、可持续”才是终点。


你更想先看哪一种“视角版本”继续深化成系列?

1)工程师版:原理拆解+关键电路与调试思路

2)量产版:测试项清单+可靠性验证路径

3)产品版:场景定义+体验指标+竞品对标思路
