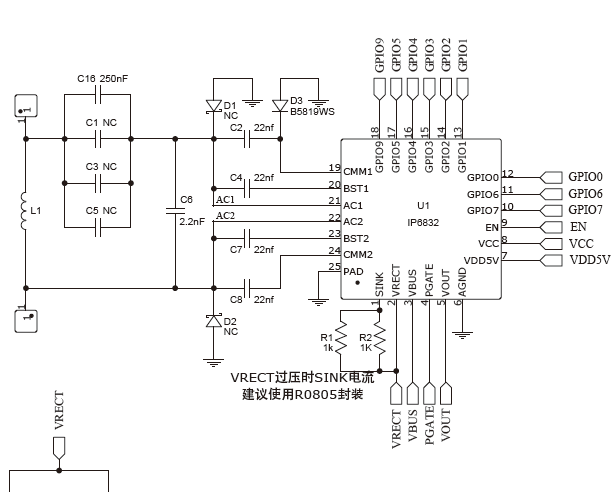

诺芯盛@ip6832原理图文档

在科技飞速发展的今天，无线充电技术已悄然融入我们的日常生活，成为智能手机、平板电脑等电子设备不可或缺的伴侣。作为这一领域的重要芯片之一，IP6832以其卓越的性能和高效能比，正引领着无线充电技术的新一轮变革。本文将深入剖析IP6832原理图文档，带您领略其背后的技术魅力与广泛应用。

一、IP6832：无线充电的核心引擎

IP6832，这款由英集芯精心打造的高集成度无线充电接收SoC芯片，犹如无线充电领域的“心脏”，为设备提供源源不断的能量。它支持WPC Qi标准，确保了与全球主流无线充电设备的无缝对接。其内部集成的高效全桥同步整流电路，如同精密的能源转换器，将接收到的交流电能高效转化为直流电能，为设备充电保驾护航。

二、高效电源转换：能量的魔术师

在IP6832的世界里，高效的电源转换是其拿手好戏。想象一下，无线电波如同细雨般洒落，而IP6832则像是一位巧夺天工的魔术师，将这些无形的能量捕捉并转化为稳定的电流，滋养着设备的每一次心跳。这背后，得益于其内部集成的高效全桥同步整流电路，实现了AC-DC的完美转换，让能量的流转如同行云流水般自然。

三、QFN24封装：小巧身材，大智慧

别看IP6832体积小巧，仅采用QFN24（4mm*4mm）封装，它却是空间利用的大师。在寸土寸金的电子设备中，它能够轻松嵌入，不占用过多空间，同时凭借其高度集成的特性，大大简化了外围电路设计，降低了开发难度和成本。这就像是在一个有限的舞台上，演绎出了无限的可能。

四、32-bit MCU：智能控制的大脑

如果说高效电源转换是IP6832的肌肉，那么内置的32-bit MCU则是它的大脑。这颗强大的微处理器，赋予了IP6832丰富的外设资源和灵活的编程能力，使其能够独立完成复杂的充电管理任务，甚至省去了外置MCU的需要。它就像是一位精明的管家，根据设备的电量状态、温度变化等因素，精准调节充电功率和策略，确保充电过程既安全又高效。

五、VRECT输出：稳定电压的守护者

在IP6832的精密调控下，整流输出的电压VRECT如同一条平稳的河流，为后级负载提供源源不断的稳定直流电压。无论是手机、平板还是其他支持无线充电的设备，都能在这条“能量之河”的滋养下焕发新生。VRECT的稳定性和准确性，直接关系到充电效率和设备的安全性，而IP6832正是这方面的佼佼者。

六、应用场景：广泛而深远

从智能家居到可穿戴设备，从汽车电子到工业控制，IP6832的身影无处不在。它不仅为消费者带来了更加便捷、高效的充电体验，更为各行各业的创新发展提供了强有力的技术支持。就像一粒种子，虽小却蕴含着无限的生命力，IP6832正以其独特的魅力，在无线充电的广阔天地里生根发芽，绽放出璀璨的光芒。

IP6832作为一款高集成度、高效率的无线充电接收SoC芯片，以其卓越的性能、小巧的体积和丰富的功能特性，在无线充电领域占据了举足轻重的地位。通过对IP6832原理图文档的深入解读，我们不仅领略了其技术之美，更感受到了科技改变生活的力量。未来，随着无线充电技术的不断发展和普及，IP6832必将继续发挥其独特优势，为我们的生活带来更多便利和惊喜。
