集成电路ip6806封装

在当今高度集成化的电子设备中，集成电路的封装技术至关重要。英集芯 IP6806 作为一款备受瞩目的无线充电发射端控制芯片，其封装特点更是有着诸多值得深入探究之处，下面就让我们一同来揭开它封装的神秘面纱。

一、IP6806 封装的基本概述

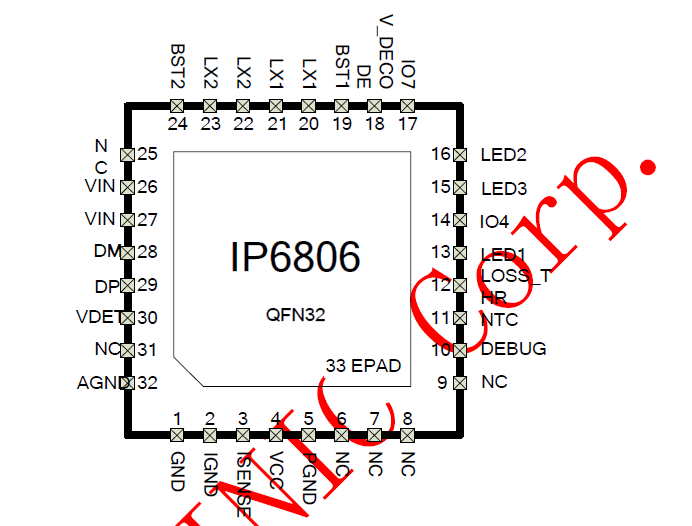

IP6806 采用 QFN（Quad Flat No-lead）封装形式，例如常见的 QFN - 32 （5x5）等规格。QFN 封装是一种表面贴装型封装，它的引脚从芯片底部伸出，呈海鸥翼状分布，芯片本体则直接与 PCB 板贴合，这种设计使得芯片在占用更小空间的同时，还能实现良好的电气连接和散热性能。

可以把 QFN 封装想象成一座精致的小型“公寓楼”，芯片就如同楼里的住户，引脚则是连接住户与外界的“通道”，而底部与 PCB 板的贴合就好比是稳固的地基，让整个“建筑”既紧凑又牢固地矗立在电路板上，为电子设备节省了宝贵的空间资源，尤其适合对体积有严格要求的手机等设备。

二、封装优势带来的性能提升

1. 散热方面

由于芯片底部直接与 PCB 板接触，相比传统的引脚框架封装，热量能够更高效地传导出去。就像给芯片安装了一套高效的“散热器”，在芯片工作时产生的热量可以迅速传递到 PCB 板上，避免了因局部过热而导致的性能下降或损坏。例如在无线充电过程中，当充电器长时间满负荷工作，良好的散热能保证 IP6806 稳定运行，持续为设备提供稳定的电力传输，就像一位耐力持久的运动员，在长时间的比赛中保持良好状态。

1. 电气性能优化

QFN 封装的短引脚结构大大减少了引脚电感和寄生电容，这使得信号传输更加清晰、快速，降低了信号失真和延迟的可能性。形象地说，这就像是给信息的传递铺设了一条“高速公路”，数据能够畅通无阻地在芯片和外部电路之间往返，确保了无线充电时的各种控制指令、功率调节等操作都能精准、及时地执行，提升了整个充电系统的效率和稳定性。

1. 抗干扰能力增强

封装外壳的设计以及与 PCB 板的紧密贴合，形成了一种天然的屏蔽结构，有效抵御了外界电磁干扰的影响。如同给芯片穿上了一层“防护服”，在复杂的电子设备环境中，即使周围存在其他电子元件产生的电磁波，IP6806 也能稳如泰山，专注地进行无线充电的发射端控制工作，保障充电过程不受干扰，就像在嘈杂的环境中依然能专注于对话的清晰通话一样。

三、封装对应用场景的适配性

1. 消费电子领域

在手机、平板电脑等便携设备中，空间寸土寸金。IP6806 的小尺寸封装可以轻松嵌入到设备内部狭小的空间里，与其他电子元件和谐共处，为实现设备的无线充电功能提供了可能。比如在智能手机中，它能在不增加过多厚度和体积的情况下，让用户享受到便捷的无线充电体验，就像是一位默默奉献的“幕后英雄”，在有限的空间里发挥着关键作用。

1. 智能家居产品

对于智能音箱、智能灯等智能家居设备，QFN 封装的 IP6806 不仅满足了对体积的要求，其稳定的性能还能适应不同的工作环境。无论是在潮湿的浴室（如果智能灯安装在此处）还是有一定灰尘的客厅，都能可靠地工作，为设备提供稳定的无线充电发射功能，仿佛是为智能家居产品打造了一个坚韧的“心脏”，源源不断地为它们输送电力，让智能生活更加便捷。

四、封装工艺背后的技术支撑

实现 IP6806 的高精度 QFN 封装并非易事，背后涉及到先进的半导体制造工艺。从芯片的设计布局开始，就需要考虑如何让引脚分布合理且能实现最佳电气性能，这好比是精心规划一座城市的交通线路，要确保每条“道路”（引脚）都畅通无阻且高效连接。

在芯片制造过程中，光刻、蚀刻等工艺的精度控制至关重要，要保证每个引脚的尺寸、形状和位置都符合严格的标准，如同雕刻一件精美的艺术品，容不得丝毫差错。而在封装阶段，将芯片准确地放置在 PCB 板上，并实现可靠的焊接连接，也需要高精度的设备和精湛的技术，这就像是一位经验丰富的工匠在进行精细的拼接工作，确保每一个环节都完美无缺，最终才能打造出性能优异的 IP6806 封装芯片。

英集芯 IP6806 的封装技术凭借其多方面的优势，在集成电路领域占据了重要的一席之地，为众多电子设备的无线充电功能提供了坚实的保障，也为未来电子产品朝着更小、更高效、更智能的方向发展奠定了坚实的基础。随着科技的不断进步，相信它的封装技术还将不断优化升级，为我们带来更多的惊喜。
