ip6801详细参数
IP6801是一款由英集芯研发的高集成度无线充电发射控制芯片，专为智能家居、便携设备等场景设计，支持最高15W快充并兼容WPC Qi标准。以下从核心参数、技术亮点、功能特性及应用场景四个维度展开分析。
一、核心参数：性能与兼容性的平衡
功率与协议支持
充电功率：覆盖5W、7.5W、10W、15W四档，可适配不同设备需求。
协议兼容：支持BPP（基频模式）、PPDE（固定频率调谐）和EPP（扩展功率协议），满足主流无线充电标准。
电压申请：集成DP&DM模块，可向电源申请5V/9V/12V电压，动态调整输出功率，类似“智能电闸”。
封装与供电优化

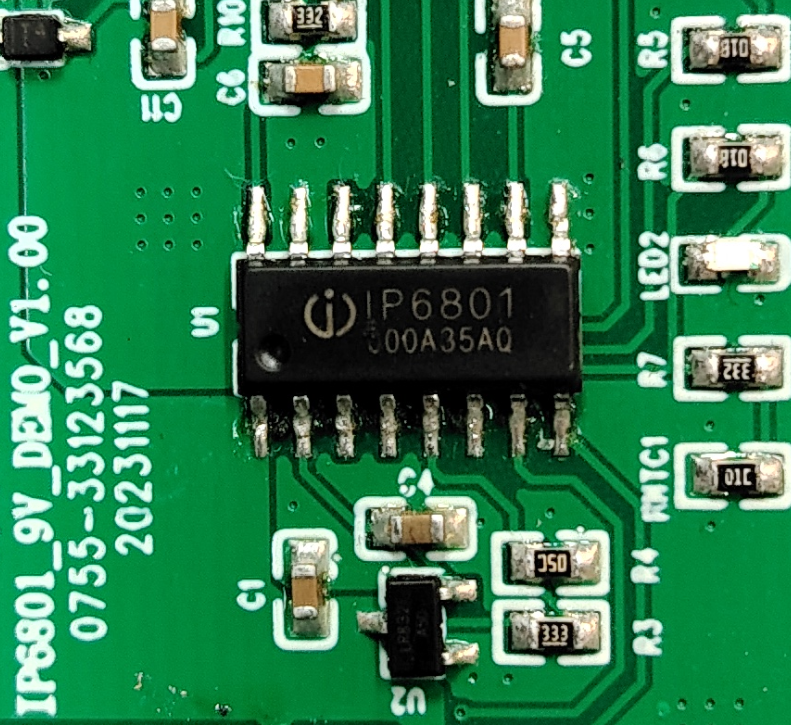

封装形式：SOP16封装，PIN脚布局针对无线充电应用优化，简化PCB设计。
直供能力：采用专利H桥驱动架构，支持12V直供电，解决传统方案需额外降压或驱动可靠性差的问题。
集成度与成本控制
内置8bit MCU、OTP ROM及ASK通讯解调模块，减少外围元件。
单通道触摸按键检测功能，可替代独立触控芯片，进一步压缩BOM成本。
二、技术亮点：解决行业痛点的创新设计
H桥驱动架构
传统单片机方案在12V直供时易因占空比小导致驱动失效，IP6801通过专利H桥设计提升高电压下的稳定性，宛如“为芯片装上涡轮增压引擎”。
异物检测与保护机制
支持空载、带载异物检测及NTC温度监测，类似“智能保安系统”，可及时暂停充电避免安全隐患。
谐振电容兼容性
适配CBB、NPO、X7R等多种谐振电容，设计灵活性高，降低量产难度。
三、功能特性：从自定义到智能化
上位机参数配置
通过PC端上位机可自定义指示灯颜色、协议功能及异常保护阈值，如同“个性化定制菜单”。
触控交互升级
集成单通道触摸按键检测，支持滑动、单击等操作，提升用户交互体验。
MCU与存储协同
8bit MCU配合OTP ROM，可实现固件固化与基础逻辑处理，平衡性能与成本。
四、应用场景：聚焦智能家居与便携设备
核心领域
智能家居：蓝牙音箱、台灯、电子时钟、小夜灯等设备的无线充电模块。
便携设备：充电宝、车载支架等场景，依赖其高集成度与低功耗特性。
技术适配优势
符合WPC Qi标准，可兼容手机、耳机等主流设备。
12V直供能力尤其适合车载环境，避免复杂降压电路。
五、市场定位与竞争力分析
IP6801通过高集成度、直供12V能力及协议兼容性，瞄准中端无线充电市场。其优势在于：
成本优化：减少外围元件与PCB面积，适合大规模量产。
痛点解决：H桥架构与异物检测功能填补传统方案短板。
生态兼容：契合智能家居趋势，可快速适配多品类产品。
如需完整数据手册或封装细节，可点击下载IP6801规格书。
