ip6821芯片的详细参数

在电子设备无线化浪潮中，一枚指甲盖大小的芯片正悄然改变着充电体验。作为英集芯推出的无线充电发射端控制芯片，IP6821凭借其高度集成化设计和智能化协议管理，已成为消费电子领域无线充电方案的核心元器件。这颗芯片如何实现充电效率与安全性的双重突破，让我们通过专业参数揭开它的技术密码。

无线充电的核心指挥官

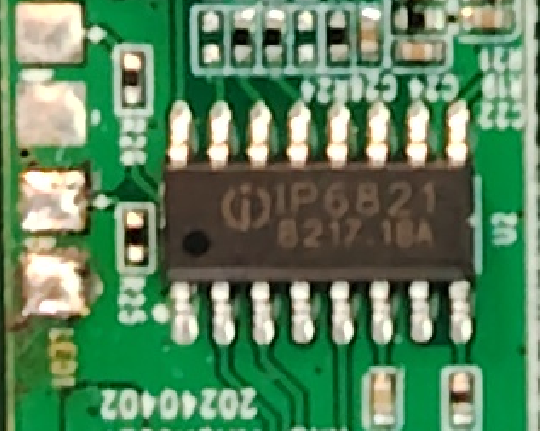

IP6821采用SOP16封装形式，这种微型化封装技术相当于将整个交通指挥中心浓缩至邮票大小的空间。其内部集成H桥驱动模块与ASK通讯解调模块，如同在芯片内部构建了专用高速公路和加密通信基站，实现电能传输与设备对话的双向协同。特别设计的引脚布局优化了PCB走线效率，工程师在电路板设计时就像拼装乐高积木般便捷。

协议适配的智能翻译官

这颗芯片内置的WPC Qi 1.3标准认证体系，相当于获得了全球无线充电市场的通行证。支持BPP基础功率协议、EPP扩展功率协议、PPDE私有协议扩展三种通信模式，如同掌握多国语言的翻译专家，能够与不同品牌设备进行精准对话。当检测到支持EPP协议的设备时，芯片会自动切换至15W快充模式，其效率提升如同将乡间小路升级为双向六车道高速公路。

能量调度的精密仪表盘

通过内置的DP/DM引脚快充协议系统，IP6821可智能申请适配器输出5V/9V/12V三档电压，这种多级调节能力好比汽车变速箱的档位切换，既能满足耳机类小设备的涓流充电需求，也能为平板电脑等大功耗设备提供澎湃电能。其功率输出范围覆盖5W基础功率到15W扩展功率，电压转换效率高达92%，相当于每输送100度电能仅有8度损耗在传输途中。

安全防护的电子警卫队

异物检测功能是IP6821的核心安全配置，其灵敏度调节如同可调焦的监控摄像头。当金属异物进入充电区域时，芯片能在200毫秒内切断供电，这个反应速度比人类眨眼动作快5倍。集成的温度监控模块实时追踪线圈发热情况，当温度超过安全阈值时自动启动降频保护，就像给充电设备安装了不会熔断的智能保险丝。

持续进化的数字生命体

MTP ROM存储器的加入使IP6821具备硬件迭代能力，通过DP/DM接口进行固件升级的操作，相当于给芯片植入可成长的大脑皮层。开发者无需更换硬件即可优化充电算法，这种设计理念如同为建筑预留了可拓展空间，让无线充电设备在生命周期内持续获得性能提升。

在智能手表、TWS耳机等穿戴设备趋向微型化的今天，IP6821的紧凑型设计正在重新定义充电模组空间利用率。其7.5W智能手表快充模式采用脉冲式供电策略，如同用间歇性喷淋替代持续浇水，在保证充电速度的同时有效控制发热。对于需要全天候工作的医疗级穿戴设备，芯片的低待机功耗特性可将能源浪费控制在微安级别。

当我们将视线投向智能家居领域，IP6821展现出的协议兼容性更具战略价值。其PD3.0快充协议支持能力，让无线充电底座可同时兼容手机、平板、蓝牙音箱等不同设备。这种跨设备协同能力，就像在智能家居生态中架设了统一的能源补给站，为万物互联时代提供了标准化供电解决方案。

从实验室参数到真实应用场景，IP6821的技术演进轨迹揭示着无线充电产业的进化方向。这颗芯片内部集成的超过300万个晶体管，正以微观世界的精密协作，推动着宏观世界的充电方式革命。在即将到来的物联网时代，这种兼具智能与兼容性的芯片架构，或许会成为无线能源网络的基石性技术。
