英集芯ip6801规格书解读



无线充电技术快速普及的今天,一颗高集成度的控制芯片往往能决定设备的性能上限与用户体验。英集芯IP6801正是这样一款专为无线充电发射端设计的核心器件,其规格书揭示的技术细节,展现了从基础供电到智能控制的全面能力。

一、架构革新:H桥驱动与12V直供电的突破

传统无线充电方案常面临小占空比下驱动不稳定、需额外降压电路等问题。IP6801的专利H桥驱动架构如同一条“高速直通车”,支持12V电源直接输入,省去了中间转换环节,效率提升的同时降低了系统复杂度。这一设计尤其适合对空间敏感的嵌入式设备,例如蓝牙音箱或台灯,只需单颗芯片即可实现从电源管理到信号调制的全流程控制。

二、协议兼容性:从5W到15W的全场景覆盖

作为符合WPC Qi标准的芯片,IP6801支持BPP(基础功率)、PPDE(扩展功率)和EPP(增强功率)三大协议,功率范围覆盖5W至15W。这相当于为设备配备了“多国语言翻译器”,无论是给耳机充电(5W)还是为手机快充(15W),都能自动适配接收端需求。其集成的ASK解调模块和DP&DM电压申请功能,进一步简化了通信与电源协商流程,确保充电过程如流水线般顺畅。

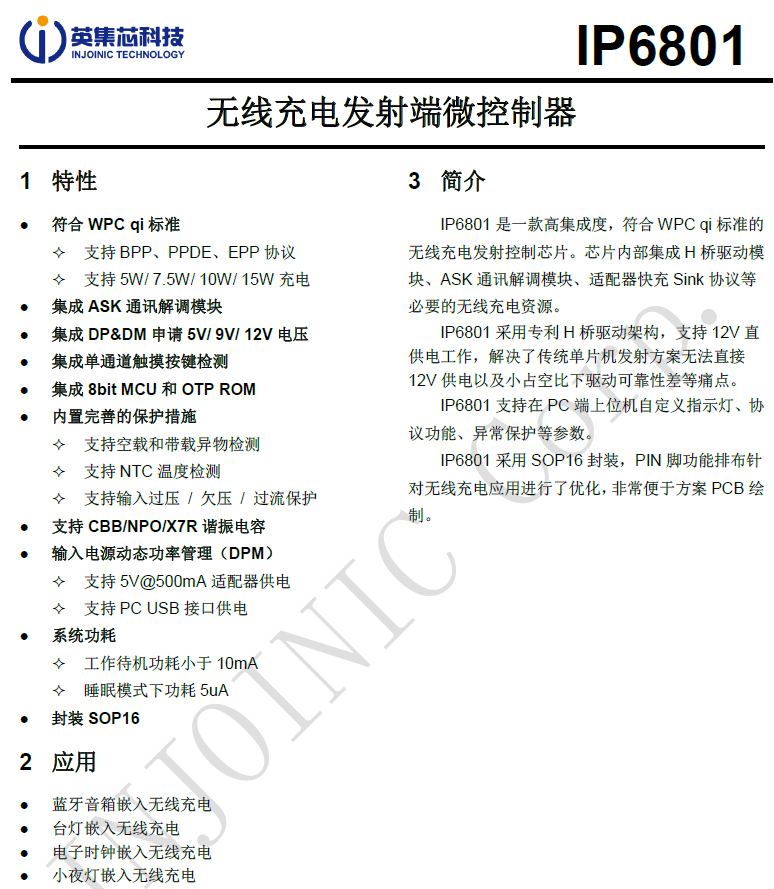

ip6801规格书

三、可编程性与智能化:PC端上位机的灵活配置

IP6801的亮点之一在于其开放的可编程接口。通过PC端上位机,开发者能像“定制菜单”一样调整指示灯逻辑、协议参数或异常保护阈值。例如,在电子时钟这类需低干扰的设备中,可关闭冗余提示灯;而在医疗设备等高风险场景,则可强化温度监测与异物检测的灵敏度。内置的8bit MCU和OTP ROM则如同芯片的“大脑”,存储关键配置并执行实时控制。

四、多重保护机制:安全性的最后防线

无线充电的安全隐患常源于过热或金属异物干扰。IP6801内置的NTC温度检测和空载/带载异物检测功能,如同24小时值守的“安全哨兵”,一旦发现异常立即中断供电。此外,其优化的SOP16封装引脚布局,将信号干扰降至最低,PCB设计如同拼装乐高积木般直观。

五、应用场景:小身材撬动大市场

从智能家居到便携设备,IP6801的高集成度与低成本使其成为厂商的优选。例如,小夜灯通过它实现“即放即充”,无需额外电路;而蓝牙音箱则能兼顾音乐播放与充电底座功能。这种“一芯多用”的特性,正推动无线充电向更小、更轻、更便宜的设备渗透。

在技术参数之外,IP6801的成功更源于对用户痛点的精准洞察。它的规格书不仅是一份技术文档,更像是无线充电生态的“设计蓝图”,平衡了性能、成本与易用性。随着Qi标准的持续演进,这类高度集成的芯片或将重新定义充电体验的边界。
