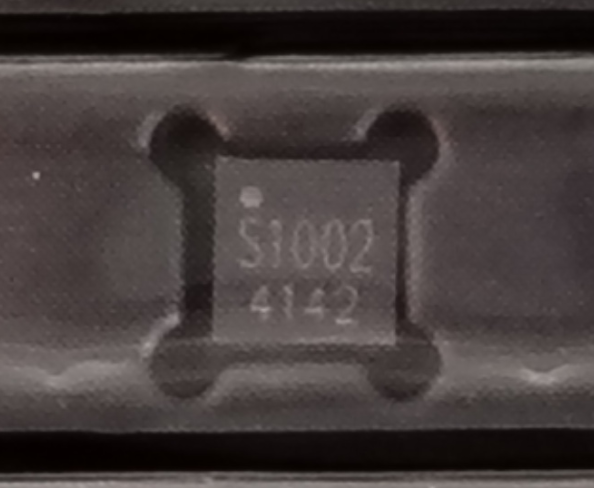

S1002无线充IC接收3w规格书
当你把手机轻轻放在无线充电板上，却发现几分钟后仍旧电量微增，这种低效的体验让人倍感失望。S1002无线充IC以3W接收功率为目标，赋予了无线充电焕然一新的“高能效”标签。今天，我们就从核心技术入手，深度解析它如何用高效转换技术，让无线充电真正做到快速、环保、低热。
——高效转换核心原理解析
无线充电最关键的环节，是从接收到的交变电场中提取电能，再将其转化为稳定的直流输出。S1002采用同步整流（SR）技术，替代传统肖特基二极管整流。通过MOSFET精确控制导通时机，减少整流过程中的压降损耗，将转换效率从常见的75%提升至90%以上。同时，S1002内置自适应谐振控制，能够根据负载变化动态调整开关频率，保证在3W功率范围内均能保持峰值效率。
——效率提升背后的多重优势
降低发热：高效转换意味着极少的能量在IC内部以热量形式散失，减少了被动散热器的设计压力，也让整机在持续工作时更稳定。
延长设备寿命：温度上升是半导体器件老化的主要驱动力，低发热系统能够有效延缓性能衰退。
节能环保：在千家万户的大量应用中，数以万计的高效无线充电方案可实现可观的电力节省，对于环保减排意义重大。
——驱动小型化集成设计
高效转换不仅是数字游戏，更是板上空间的革新。S1002将驱动桥、整流模块和控制逻辑高度集成，外围组件由过去的十余颗缩减至4颗电容+电阻，大幅降低了PCB面积。嵌入式功率路径管理，让设计师能把更多“爽快”体验塞进更纤薄的充电底座，甚至实现可穿戴、汽车中控等对体积极度敏感场景下的无线充电部署。
——与快速充电协议的无缝联动
尽管3W并非市面最高功率，但S1002在协议兼容性上也表现出色：支持QI标准的低功率通信（LPC），并能与主流芯片对接，自动适配手机侧和发射端的握手流程。在识别到特定协议后，IC会启动高效模式，优化环路参数，进一步压缩能量损耗。对于用户而言，无需手动切换，放上即充是最直观的流畅感受。
——多重安全防护下的稳定输出
高效转换必然伴随更高的开关频率和电感应力，S1002同时配备了过热保护（OTP）、过压/欠压保护（OVP/UVP）以及外部磁场抗干扰监测，实时采样输入输出状态。一旦检测到异常，就会瞬间切断输出，并向主控芯片反馈故障信息，确保你的手机和无线充板在任意环境下都能保持安全。
当高能效转换不再是实验室中的花瓶概念，而真正嵌入到IC设计里，S1002便将无线充电体验提升到了一个新高度。它让设备更快回血，让发热变得可控，让外形更灵活，让兼容更智能——一切都是为了让你轻轻“放置”，就能安心抛开充电焦虑。
