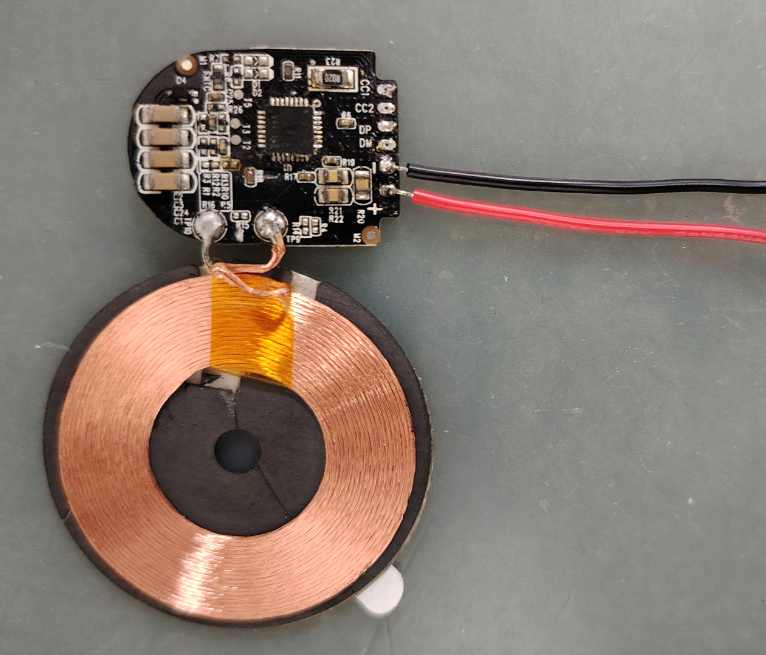

ip6826芯片的cc下拉电阻怎么测量

你有没有遇到过这种尴尬：板子上了电，Type‑C线插上去，设备就是“不认”、只充不快、偶发断连。你翻了一圈原理图，最后把目光停在两个字母上——CC。

很多人第一次测CC下拉电阻（常说Rd）的时候，以为就是“万用表一夹，数值一读”。结果读出来忽大忽小，甚至还把板子测到异常发热。问题往往不在你手抖，而在：工具、上电状态、测量路径、干扰源，一开始就没处理干净。

这篇就只做一件事：以“IP6826芯片CC下拉电阻怎么测”为主题，把测量前的工具准备和安全操作讲透，让你后面做阻值计算、步骤验证、数据分析时，有一个可靠的起点。

一、先说结论：CC下拉电阻能不能“直接测”，取决于你有没有断开系统影响

CC脚在电路里通常不会只“挂着一个电阻”。它可能还连着芯片内部结构、ESD器件、滤波电容、走线寄生、甚至被周边逻辑拉扯。

所以测量前你必须先判断：

• 你测到的是“电阻本体”，还是“电阻 + 并联/串联路径的等效值”

• 你是在“断电静态”测，还是“带电动态”测

• 你的表笔、夹具、线材会不会引入额外泄漏和接触电阻

这就是为什么同样一个点，有人测得稳定，有人测得像心电图。

二、工具准备：不是越多越好，而是要能解决三类问题

把工具分成三类来准备，效率会高很多。

1）基础测量类（你至少要有这些）

• 数字万用表：要有稳定的电阻档、最好支持相对值/归零

• 镊子表（可选但强烈建议）：测小阻值、低接触电阻场景更友好

• 可调电源：带限流、显示电压电流，后面做带电验证一定用得上

• 示波器（带宽够用即可）+ 探头：排查抖动、波形异常、插拔瞬态

2）隔离与定位类（决定你能不能“测到真值”）

• 细尖探针/针床夹具：减少刮焊盘、减少接触不稳

• 断线刀/飞线+焊台：必要时把电阻从系统中“单独拎出来”

• 热风枪：拆/换CC相关器件时避免硬撬

• 酒精+清洁刷：板面污染会造成高阻泄漏，尤其在CC这种高阻节点上

3）保护与安全类（决定你会不会把板子测坏）

• 防静电腕带、绝缘垫

• 绝缘镊子、耐高温胶带

• Type‑C测试线/转接头（尽量别用来路不明的“充电线”做测试基准）

• 电子负载（如涉及充电/供电验证）

一句话：测CC不是只靠万用表，隔离与保护工具往往更关键。

三、安全操作底线：先把“会出事”的点堵住

很多故障不是设计问题，是测试过程把电路推到异常区间了。尤其是你要测电阻时，安全策略一定要先立起来。

1）测电阻的第一条规则：不确定就当它带电

• 电阻档测量会向被测对象施加小电流/电压

• 如果电路带电，或者电容没放完电，读数会漂移，严重时会损伤表或者板子

建议你固定一个动作流程：

1. 断开外部电源、拔掉Type‑C线

2. 放电：对电源输入端做安全放电（不要直接短电容，视电路情况用电阻放电更稳）

3. 用电压档确认关键电源轨已降到安全范围，再切电阻档

别怕麻烦，麻烦比返修便宜。

2）限流不是“可选项”，是带电验证的保险丝

当你后面要做带电验证（比如插线后CC电压状态是否合理）时：

• 可调电源先设定电压，再设定限流

• 从小电流起步逐步放开

• 一旦电流异常上升，先断电再分析，不要硬扛

很多板子“越测越坏”，其实就是一次带电插拔把异常扩大了。

3）避免“静电 + 污染 + 手汗”三件套

CC节点常见阻值较大，对微小泄漏很敏感：

• 手指触碰焊盘会引入皮肤电阻/污染，读数会飘

• 助焊剂残留、潮湿环境会形成表面漏电通路

操作习惯建议：

• 尽量用镊子/探针，不用手指直接按住测试点

• 板子测试前简单清洁，干燥后再测

• 测试环境湿度太高时，读数不稳要优先考虑“漏电/污染”，不要急着判电阻坏了

四、测量前的“定位清单”：你要先搞清楚CC电阻在哪、连到哪

在真正上表之前，花2分钟做这张清单，能少走很多弯路：

• CC1、CC2分别对应哪两个焊盘/测试点

• CC下拉电阻（Rd）是在芯片内部还是外部器件

• Rd是否通过0欧/电阻网络/共用器件连接到地

• CC线上是否有ESD二极管、TVS、RC滤波

• 地参考点选哪里：就近大地铜皮/电源地/外壳地，避免跨区地造成读数飘

如果你发现CC到地之间并联了电容或ESD器件，那么“直接量电阻”大概率会受到影响——这不是坏，是你量到的是等效回路。

五、把测量做稳：三个小技巧，决定读数是否可信

技巧1：用“相对值/短接归零”处理表笔接触电阻

尤其你用普通万用表表笔去碰小焊盘时：

• 表笔氧化、接触面积小，会引入不小的接触电阻

• 读数跳动很多时候不是电阻在变，是接触在变

建议：短接表笔归零或记下表笔电阻，测量时做相对校正。

技巧2：固定姿势，不要“点一下就走”

CC节点经常有电容，电阻档读数可能需要稳定时间：

• 先接触稳住1–2秒

• 等数字稳定再记

• 反复测3次取一致值

如果三次差异很大，优先怀疑接触、污染、并联通路，而不是直接判器件坏。

技巧3：怀疑并联路径时，优先“断开一端”验证

当你怎么测都不稳定、或者数值明显偏离预期时：

• 最有效的办法不是换表，而是把下拉电阻“从系统里隔离出来”

• 轻抬电阻一端或断开串联0欧，再测电阻本体

这一步看似粗暴，但在维修/验证场景里往往最省时间。

六、常见误区提醒：你以为在测电阻，其实在测“系统状态”

最后把最常踩的坑列出来，你对照自查：

1）板子没彻底断电就测电阻

结果：读数漂、表发热、板异常，甚至直接误判电阻损坏。

2）把ESD/滤波电容的影响当成电阻异常

结果：你测到的不是Rd，而是多条路径的等效值。

3）地参考点选错，跨区地导致读数不稳

结果：同一个点不同位置接地，读数完全不同。

4）手摸焊盘、助焊剂残留导致高阻泄漏

结果：CC这种节点最容易“看起来像坏了”。

5）只测一次就下结论

结果：接触问题被当成电阻问题，越修越乱。

把CC下拉电阻测准，最重要的不是你读到哪个数字，而是你能证明：这个数字来自“电阻本体”，而不是来自“电路的情绪”。
