诺芯盛@ip6806芯片参数

在当今快节奏的科技生活中，无线充电技术已成为智能设备不可或缺的一部分。作为这一领域的核心组件，IP6806芯片凭借其高效能与广泛兼容性，成为众多消费电子品牌的首选方案。本文将深入解析这款芯片的关键参数，帮助读者理解其技术优势与应用场景。

一、基本规格与兼容性：无线充电的“通用钥匙”

IP6806是英集芯专为无线充电发射端设计的控制芯片，其最大亮点在于支持WPC Qi无线充电标准v1.2.4。这一标准相当于无线充电领域的“普通话”，使得搭载该芯片的设备能与市面上绝大多数支持Qi协议的智能手机、TWS耳机或智能手表无缝对接。无论是苹果的AirPods还是三星的Galaxy Watch，只要设备具备Qi认证，就能像“磁铁吸附”般轻松匹配IP6806的充电平台。

二、功率输出能力：多档位适配的“能量调节器”

该芯片的功率输出设计如同汽车变速箱，提供5W、7.5W和10W三档可选模式。基础5W档位适合日常充电需求，相当于为手机提供“匀速巡航”的能量；7.5W档则针对苹果设备优化，实现“加速超车”般的快充体验；而10W高功率档专为三星等品牌设计，充电速度堪比“运动模式下的全力冲刺”。这种灵活的功率配置，让不同品牌的设备都能获得量身定制的充电方案。

三、电气性能与效率：精打细算的“电力管家”

在输入电压方面，IP6806严格遵循USB供电标准，支持4.5V-5.5V宽范围输入，就像适配不同水压的水龙头，确保供电稳定性。其能量转换效率最高可达80%以上，意味着仅有不到20%的电量会在传输过程中“蒸发”，相比早期无线充电芯片动辄30%的能量损耗，这种表现堪称“节能标兵”。良好的发热控制设计进一步避免了充电过程中“烤箱效应”的出现。

四、安全防护机制：全天候值守的“安全卫士”

该芯片集成了过压、过流、过温三重保护电路，如同为充电设备配备了“消防系统”。其中最具特色的是异物检测功能（FOD），能像安检仪一样识别金属异物，避免钥匙、硬币等物品误入充电区域导致的能量浪费或安全隐患。这些防护措施共同构成了一个“智能防护网”，确保充电过程既高效又安全。

五、硬件设计与集成度：高度集成的“微型指挥部”

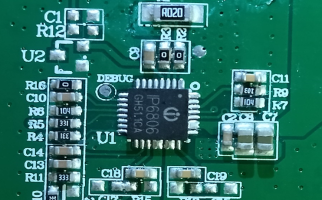

采用QFN-24封装形式的IP6806，尺寸仅为4mm×4mm，比一粒绿豆还小巧。但在这方寸之间，却集成了NMOS全桥驱动、功率MOS管等核心元件，相当于将传统需要多个芯片协作的功能压缩到单一芯片中。这种高集成度设计不仅节省了电路板空间，还降低了整体方案的复杂度，就像把分散的办公室整合成开放式工位，极大提升了协作效率。

六、应用场景与市场定位：性价比优先的“平民英雄”

IP6806主要面向中低端无线充电市场，其高性价比特性使其成为入门级无线充电器的理想选择。从床头柜的立式充电器到车载无线充电支架，再到咖啡馆的嵌入式充电桌，都能见到它的身影。虽然不支持15W以上的高端快充规格，但对于大多数日常使用场景而言，它的性能已经足够“称职”，就像家用轿车虽不及跑车迅猛，但完全满足通勤需求。

通过以上分析可以看出，IP6806芯片凭借其标准化兼容、灵活功率输出、高效能转换和全面安全防护等特点，在无线充电领域建立了独特的技术优势。随着物联网设备的普及，这种兼顾性能与成本的解决方案，将继续推动无线充电技术向更广泛的应用场景渗透。对于消费者而言，了解这些参数背后的实际意义，能帮助他们在选购无线充电产品时做出更明智的选择。
