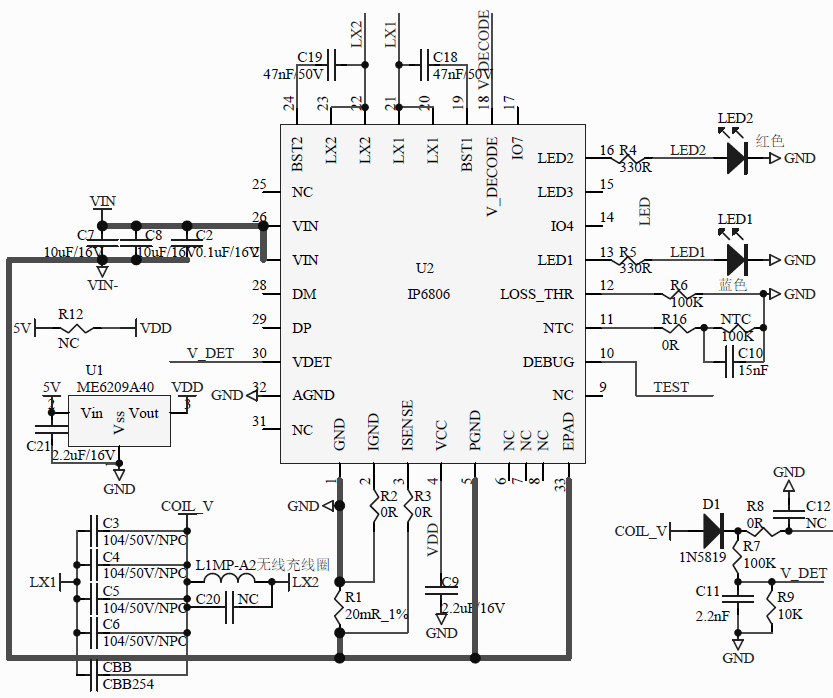

诺芯盛@ip6806芯片引脚图

在无线充电技术快速普及的今天，一颗名为IP6806的芯片悄然成为智能设备背后的“能量指挥官”。这颗由英集芯研发的无线充电发射端控制SoC芯片，如同精密交响乐团的指挥家，协调着电能传输的每一个细节，而其核心秘密便隐藏在那些细小的金属引脚中。

金属触点的交响乐团

IP6806的引脚布局设计如同一张精密电路的城市规划图，每个触点都承担着特定的功能分工。芯片顶部排列着供电类引脚，包括VCC电源输入端和GND接地端，这两个引脚相当于整个系统的“心脏与血管”，负责将外部电源稳定输送到芯片内部。值得注意的是，其工作电压范围设计在4.5V至5.5V之间，这个数值区间就像人类心脏的健康跳动范围，既保证能量供给充足，又避免过载损伤。

通信指挥官的专属通道

在芯片侧边位置，专门设置了ASK通信解调引脚组。这些微型触点如同国际机场的通信塔台，负责处理与接收端设备的无线对话。当芯片通过analog ping技术检测到充电设备时，这些引脚会立即启动信号解码功能，将接收器发送的二进制数据包转化为功率调节指令。这种双向沟通机制让IP6806能够实时感知手机电量状态，就像给手机装上了“电量感应神经”。

功率输出的黄金组合

占据芯片面积最大的全桥驱动引脚组，是电能转化的核心战区。四组MOS管驱动引脚构成H桥电路架构，这种设计类似于长江大桥的双向八车道，通过精准控制电流方向，在充电线圈上形成交变磁场。驱动频率可通过PID算法在110kHz至205kHz间动态调整，这种频率调节能力就像专业调音师，根据不同设备的充电需求实时优化能量传输曲线。

安全防护的隐形卫士

在引脚布局的边缘区域，OVP过压保护和OCP过流保护引脚如同忠实的卫兵驻守着安全防线。当检测到电压超过5.75V或电流异常波动时，这些引脚会立即触发保护机制，其响应速度达到微秒级别，相当于人类眨眼速度的千分之一。这种多重保护设计确保了即使在外界电压波动或金属异物侵入的极端情况下，充电过程仍能安全终止。

智能适配的秘密武器

隐藏在引脚阵列中的模式选择引脚，赋予了芯片强大的场景适应能力。通过外围电路的简单配置，工程师可以让IP6806在标准Qi模式、苹果私有协议、三星快充协议之间智能切换。这种灵活性就像变形金刚的形态转换，使得同一颗芯片既能满足基础款耳机的5W充电，也能为旗舰手机提供10W的疾速能量补给。

在实际应用中，这些金属触点的组合设计展现出惊人的工程智慧。某知名智能家居品牌的应用案例显示，通过优化FB反馈引脚的阻抗匹配，充电效率提升了12%。而GPIO扩展引脚的可编程特性，让厂商可以自定义LED呼吸灯效，将冰冷的充电过程转化为充满科技美感的视觉交互。

当我们将目光投向未来，IP6806的引脚架构预留了充分的升级空间。预留的I²C接口引脚如同未启用的高速公路匝道，为后续的固件升级和功能拓展埋下伏笔。这种前瞻性设计思维，确保这颗芯片在万物互联的时代持续焕发创新活力。
