诺芯盛@ip6821的电原理图解析
IP6821是一款高集成度、符合WPC Qi标准的无线充电发射控制芯片，广泛应用于各种无线充电设备中。其内部结构和工作原理复杂而精妙，下面我们将通过电原理图的解析，深入了解其设计特点和功能实现。
1. H桥驱动模块
H桥驱动模块是IP6821的核心组成部分之一，负责将直流电转换为交流电，以驱动无线充电线圈产生交变磁场，从而实现电能的无线传输。
工作原理：H桥电路由四个开关管组成，通过控制这些开关管的导通和关断顺序，可以将直流电转换为高频交流电。这种转换类似于“桥梁”的作用，将输入端的直流电“搬运”到输出端，形成交变电流。
应用场景：在无线充电过程中，H桥驱动模块产生的交变磁场能够穿透手机等设备，实现能量的无线传递。这一过程类似于电磁感应的原理，即“磁生电”。
2. ASK通讯解调模块
ASK（幅移键控）通讯解调模块是IP6821的另一重要功能模块，负责与接收端设备进行通讯，确保充电过程的稳定和高效。
工作原理：ASK通讯通过调制信号的幅度来传递信息。在无线充电中，发射端和接收端之间需要实时交换数据，例如充电状态、功率调整等。ASK模块通过调节信号的强度，实现信息的编码和解码。
应用场景：这一模块的工作类似于“无线对话”，发射端和接收端通过ASK通讯进行“交流”，确保充电过程的安全和高效。例如，当手机电量接近满电时，发射端可以通过ASK通讯降低输出功率，避免过充。
3. 适配器快充Sink协议
IP6821支持适配器快充Sink协议，这意味着它能够与支持快充的适配器协同工作，实现快速充电。
工作原理：快充Sink协议允许芯片与适配器之间进行双向通讯，协商最佳的充电电压和电流。这一过程类似于“谈判”，芯片和适配器通过协议达成一致，以最大化充电效率。
应用场景：在实际使用中，用户可以通过支持快充的适配器为设备快速充电。例如，使用支持15W快充的适配器，IP6821可以自动调整输出功率，确保设备在短时间内充满电。
4. 异物检测功能
IP6821配备了异物检测功能，能够识别充电区域内是否存在金属物体等异物，从而避免潜在的安全隐患。
工作原理：异物检测通过监测线圈的阻抗变化来判断是否有异物存在。当异物放置在充电区域时，线圈的阻抗会发生变化，芯片通过分析这一变化，判断是否需要停止充电。
应用场景：这一功能类似于“安全卫士”，当用户不小心将钥匙或硬币放在充电区域时，IP6821会立即停止充电，防止设备过热或损坏。
5. 保护机制与低功耗设计
IP6821内置了多种保护机制，如过压保护、过流保护等，确保充电过程的安全性。同时，其低功耗设计使得芯片在待机状态下耗电极少，延长了设备的使用寿命。
工作原理：过压保护和过流保护通过实时监测电压和电流，当检测到异常时，立即切断输出，防止设备损坏。低功耗设计则通过优化电路结构和控制策略，减少不必要的能量消耗。
应用场景：这些保护机制类似于“保险丝”，在关键时刻发挥作用，保护设备和用户的安全。低功耗设计则使得无线充电设备更加节能，适合长时间使用。
6. DP/DM引脚与功率输出
IP6821支持DP/DM引脚申请适配器快充，最大输出功率可达15W。这一功能使得芯片能够灵活适应不同设备的充电需求。
工作原理：DP/DM引脚用于与适配器进行通讯，协商充电参数。通过这一接口，IP6821可以根据设备的充电需求，动态调整输出功率，实现高效充电。
应用场景：在实际使用中，用户可以通过DP/DM引脚连接不同规格的适配器，IP6821会自动识别并调整输出功率。例如，当连接一个支持10W快充的适配器时，芯片会将输出功率限制在10W以内，确保充电安全。
7. 指示灯功能定制
IP6821支持指示灯功能定制，用户可以根据实际需求，自定义指示灯的状态和显示方式。
工作原理：指示灯功能通过GPIO（通用输入输出）引脚实现，用户可以通过编程设置不同状态下的指示灯显示。例如，充电时显示红色，充满后显示绿色。
应用场景：这一功能类似于“状态指示器”，用户可以通过指示灯直观了解设备的充电状态。例如，当设备正在充电时，指示灯常亮；当充电完成后，指示灯熄灭或改变颜色。
8. 电原理图的整体架构
IP6821的电原理图整体架构清晰，各模块之间协同工作，确保无线充电过程的稳定和高效。
核心模块：H桥驱动模块、ASK通讯解调模块、快充Sink协议模块是芯片的核心部分，负责电能的转换、通讯和功率控制。
辅助模块：异物检测、保护机制、低功耗设计等模块为芯片提供了额外的安全性和可靠性保障。
接口部分：DP/DM引脚、GPIO引脚等接口使得芯片能够灵活适应不同设备的充电需求，并支持功能定制。

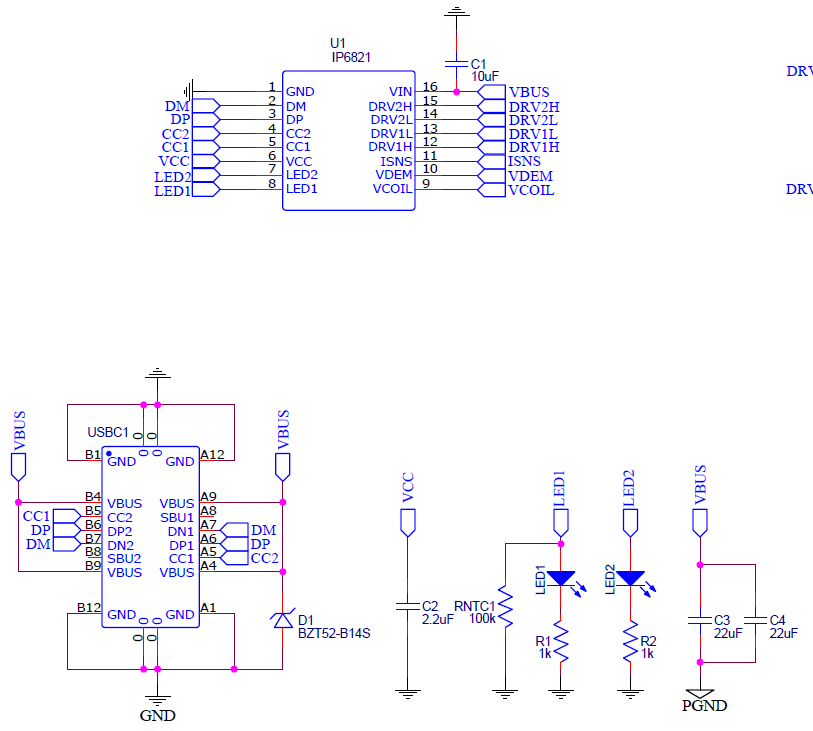

9. 实际应用中的电原理图
在实际的无线充电设备中，IP6821的电原理图会根据具体需求进行适当的调整和优化。
典型应用：例如，在一款无线充电座中，IP6821的电原理图可能包括H桥驱动模块、ASK通讯模块、异物检测模块等，通过合理的布局和连接，实现高效、安全的无线充电。
定制开发：对于有特殊需求的应用，用户可以根据IP6821的数据手册和开发指南，对电原理图进行定制开发，例如增加额外的保护电路或优化通讯协议。
10. 总结与展望
IP6821作为一款高集成度、符合WPC Qi标准的无线充电发射控制芯片，其电原理图的设计体现了现代电子技术的先进性和复杂性。通过深入解析其电原理图，我们可以更好地理解其工作原理和应用价值。
技术优势：高集成度、多种功能模块、灵活的定制能力使得IP6821在无线充电领域具有广泛的应用前景。
未来展望：随着无线充电技术的不断发展，IP6821有望在未来进一步提升性能，支持更高的功率输出和更智能的充电管理，为用户带来更加便捷和高效的充电体验。
通过以上对IP6821电原理图的详细解析，我们可以看到，这款芯片不仅在技术上具有显著优势，而且在实际应用中也表现出极高的灵活性和可靠性。无论是对于普通消费者还是专业开发者，IP6821都是一款值得深入了解和应用的无线充电解决方案。
