诺芯盛@ip6808芯片参数
IP6808芯片作为无线充电发射端的核心控制SoC，其技术特性与应用场景密切相关。本文将从多个维度解析其关键参数，结合技术原理与实际使用场景，帮助读者全面理解这款芯片的性能优势。
一、基础参数与兼容性

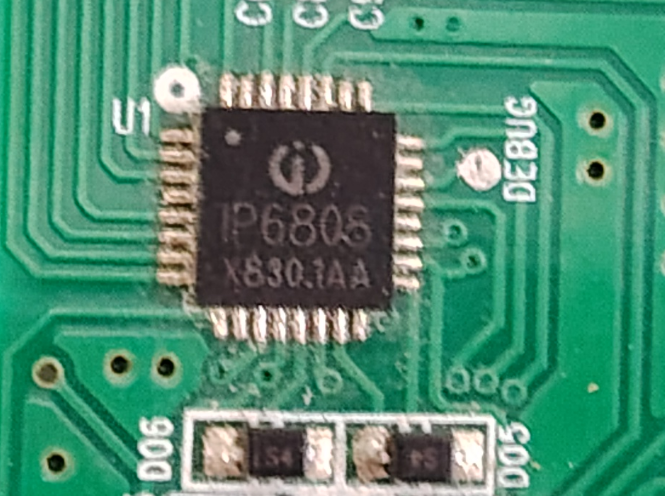

IP6808由英集芯（INJOINIC）设计，采用QFN-32封装，适用于无线充电底座、车载设备及移动电源等场景。其核心亮点在于兼容WPC Qi v1.2.4标准，这意味着它能够适配市面上绝大多数支持Qi协议的设备，例如手机、耳机等。通俗来说，这相当于“通用充电器”，无论品牌如何，只要支持无线充电，都能与之匹配。此外，它支持5W、苹果7.5W、三星10W等不同功率模式，最高可达15W快充，满足从日常补电到快速充电的需求。
二、功率传输与效率
IP6808的功率调节能力是其核心竞争力之一。通过PID算法动态调整振荡频率，芯片可实时改变线圈输出功率，类似于“智能油门”：当手机电量低时，全速输出；接近充满时，自动降低功率以防过充。这种机制不仅提升充电效率，还延长设备电池寿命。在效率方面，芯片支持多种电源环境，且具备低功耗特性，适合长期运行的车载或家用场景。
三、通信与安全机制
无线充电需要精准的通信协议支持。IP6808通过双向通信机制识别接收端需求，例如区分苹果、三星的不同协议，类似“握手协商”后再开始供电。安全方面，芯片内置四重防护：输入过压保护（防止电压突变）、电流保护（避免过载）、FOD功能（异物检测，如钥匙或硬币误放时停止充电）、NTC热敏电阻（监控温度防止过热）。这些设计让充电过程既高效又可靠，尤其在复杂环境中（如车载颠簸场景）也能稳定工作。
四、硬件集成与成本优化
IP6808的集成度极高，片内整合了全桥驱动电路和电压/电流双路ASK通讯解调模块，无需额外配置大量外围元件。这种高集成度的优势体现在两方面：一是缩小设备体积，例如可将芯片用于超薄无线充电贴；二是降低BOM（物料清单）成本，适合量产型产品。以移动电源为例，采用IP6808的方案可比传统分立元件设计节省约30%的空间和成本。
五、固件升级与扩展性
为适应未来协议升级，IP6808支持灵活的固件更新。用户可通过TEST引脚或TYPE-C接口进行升级，前者适合调试阶段，后者便于终端用户操作（如通过电脑直接刷写）。这种扩展性确保芯片能持续兼容新设备，例如未来若Qi标准更新，只需升级固件即可保持兼容性，无需更换硬件。
六、关键性能参数
输入/输出电压范围：支持宽电压输入，适配不同电源环境（如车载12V、USB 5V等），输出电压动态调整以匹配接收端需求。
工作频率与温度控制：典型工作频率为数百kHz，且内置温度监控，确保高负荷下稳定运行。
传输效率：在15W满负荷状态下，效率可达80%以上，远超普通无线充电方案。
七、应用场景与潜力
IP6808的多协议兼容与高性能使其广泛应用于消费电子领域。例如：
车载场景：通过FOD和温度控制，避免行车过程中因晃动或高温导致充电中断；
智能家居：集成到桌面无线充电器，实现“即放即充”的无感体验；
工业设计：高集成度助力开发超薄充电设备，如可嵌入家具的隐形充电器。
八、总结与展望
IP6808芯片凭借高兼容性、动态功率调节、多重安全保障等特性，成为无线充电方案的优选。其技术参数不仅满足当前市场需求，还通过固件升级预留了未来扩展空间。随着无线充电技术的普及，这类高集成度、高效率的SoC芯片将推动行业进一步向标准化、智能化发展。
