无线充pcb设计注意事项

随着无线充电技术逐渐成为智能设备的标配，其核心载体——PCB（印刷电路板）的设计质量直接决定了充电效率、安全性及用户体验。对于工程师而言，如何在复杂的电磁环境中构建稳定可靠的无线充电路径，既是一门科学，也是一门艺术。

电磁兼容性：看不见的战场

无线充电通过电磁场传递能量，但这一过程可能像“电子噪音”般干扰其他设备，甚至影响手机自身的天线信号。设计中需采用分层布局策略，将高频功率电路与低频控制电路物理隔离，如同在城市规划中将工业区与住宅区分隔。同时，通过添加屏蔽层和滤波电容，相当于为电磁波设置“隔音墙”，减少高频谐波向外辐射的风险。

PCB布局：能量流动的交通网

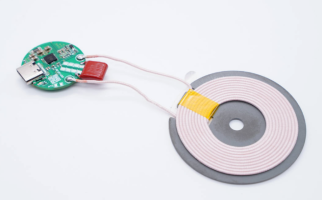

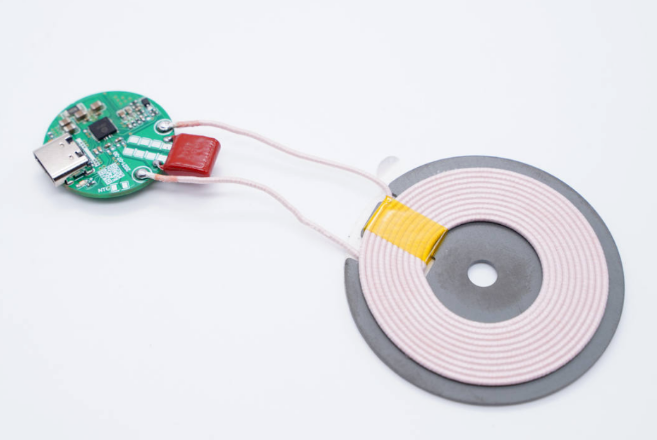

线圈作为无线充电的“心脏”，其形状和位置直接影响电磁场分布。理想状态下，线圈应位于PCB中心区域，周围预留至少5mm的空白区，避免边缘效应导致能量损耗——这类似于在十字路口设置缓冲带，防止交通拥堵。功率管理电路的走线需遵循“短而粗”原则，如同用高速公路替代乡间小道，降低电阻带来的热量积累。

线圈设计：调音师般的参数平衡

线圈的自感与互感参数如同乐器的音准，需要精准匹配。使用CBB电容可优化谐振频率稳定性，但成本较高；普通陶瓷电容虽经济，却可能引入温漂问题。经验表明，当工作频率在110-205kHz区间时，既能满足Qi标准要求，又可平衡传输效率与电磁干扰。这类似于摄影师在光圈、快门、ISO之间寻找最佳曝光组合。

安全防护：隐形的保险丝系统

集成温度传感器时，其位置应靠近功率MOS管，如同消防探头安装在厨房而非客厅。过温保护阈值通常设置在85-95℃，既要避免误触发，又要留出足够的安全冗余。短路保护电路的设计需考虑“软启动”机制，如同用弹簧缓冲器代替刚性碰撞，防止电流突变损坏元件。

热管理：电子元件的空调系统

采用“热岛分散”布局策略，将发热元件均匀分布在PCB不同区域，避免局部过热。高功率场景下，可借鉴汽车散热器原理，在底层设计蛇形铜箔散热通道，配合导热硅胶垫将热量导向金属外壳。实测数据显示，合理的散热设计能使芯片结温降低15-20℃，显著延长元器件寿命。

元件选型：供应链的马拉松赛

选择贴片电感时，除了关注额定电流，还需预判量产时的供货稳定性。某案例显示，采用某小众品牌电感的方案虽性能优异，却因疫情导致交期从4周延长至26周，迫使厂商重新设计电路。这警示工程师：优秀的设计必须考虑元件的“生存能力”，而非单纯追求参数极致。

从实验室原型到量产产品，无线充电PCB设计需要经历至少三轮验证：空载效率测试模拟“待机状态”，异物检测(FOD)试验确保硬币、钥匙等金属物品不会引发过热，老化测试则像对电子元件进行“压力面试”。唯有将电磁学原理、材料特性、工程经验深度融合，才能打造出既高效又安全的无线充电解决方案。
