诺芯盛@IP6822规格书

在电子设备日益依赖无线充电的今天，一颗优秀的控制芯片就如同城市交通系统的智能调度中心，决定着能量传输的效率和安全性。英集芯IP6822正是这样一款集高效能与安全性于一身的无线充电发射控制芯片，它用仅有3毫米见方的身躯，支撑起从智能手表到车载充电器的多元场景需求。这颗芯片的奥秘，要从它的技术基因说起。

用标准化语言打通充电生态

作为符合WPC QI标准的控制核心，IP6822掌握着无线充电的"世界语"。它支持的BPP（基础电源配置文件）协议如同国际通用的充电密码本，让不同品牌的设备都能在充电板上获得5W基础能量补给。当遇到支持更高功率协议的设备时，这颗芯片还能通过USB-C接口与PD/QC快充协议握手，瞬间将输出功率提升至15W，这种智能识别能力就像机场的多语种服务台，总能快速匹配旅客的母语需求。

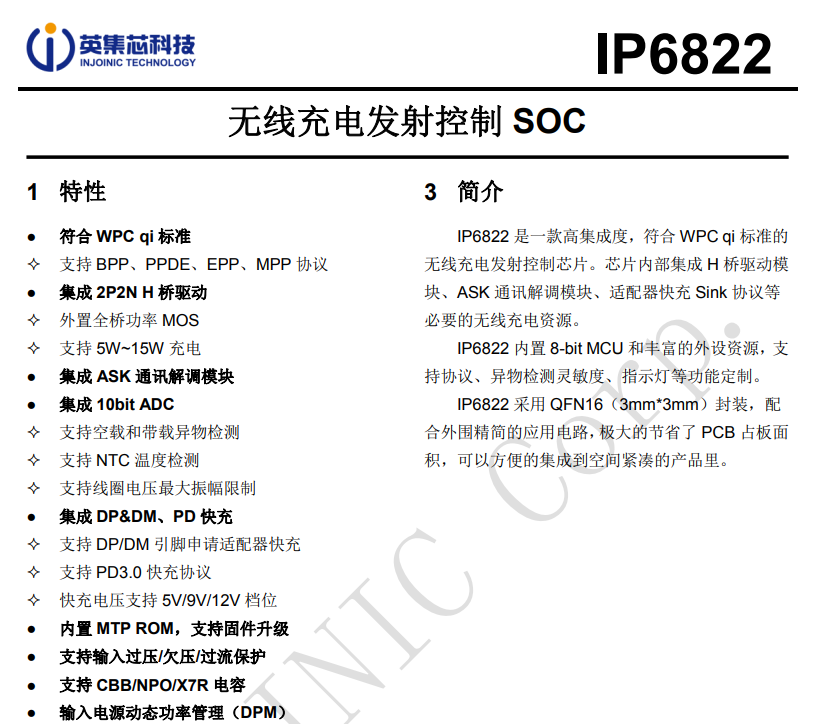

英集芯IP6822规格书下载

硬件集成的瑞士军刀

在指甲盖大小的QFN16封装内，IP6822完成了传统方案需要十余个元器件才能实现的功能集成。H桥驱动模块如同精密控制的电流闸门，精准调节着线圈中的能量波动；ASK通讯解调模块则像高速翻译机，实时解析接收端设备传来的充电需求信号。更令人惊叹的是，这颗芯片内部还藏着完整的快充协议解码器，省去了传统方案需要外挂协议芯片的麻烦，这种高密度集成技术相当于在邮票大小的空间里建成了整座发电厂的控制中心。

可编程大脑赋予灵活身段

内置的8位MCU控制器让IP6822拥有智慧决策能力，开发者可以通过软件定制异物检测灵敏度参数，这个功能好比给充电板装上了毫米波雷达，能准确识别出钥匙、硬币等金属异物的电磁特征差异。指示灯模式编程功能则提供了超过20种灯光交互方案，从呼吸灯效到多彩警示，让充电状态可视化变得如同机场跑道的导航灯光般直观。

微型化设计背后的工程哲学

在空间受限的智能穿戴设备中，IP6822的精简外围电路设计展现出独特价值。其应用电路仅需常规方案1/3的PCB面积，这种设计思路如同在方寸之间规划立体交通网络，通过优化H桥拓扑结构的驱动效率，将线圈驱动电路的功耗降低18%。在典型应用场景中，芯片工作温度始终控制在35℃以下，这种低温特性让它在密闭的汽车中控台里也能稳定工作。

安全防护的三重保险机制

当充电板上意外掉落金属物品时，IP6822的FOD（异物检测）系统能在200毫秒内切断供电，这个反应速度比人类眨眼还要快3倍。温度保护系统则像贴身的医疗监护仪，持续监测着线圈和芯片本体的温度曲线，一旦检测到异常温升立即启动动态功率调整。双重防护机制配合电压波动补偿功能，使得系统即使在车载充电器遭遇引擎启动的电压冲击时，仍能保持平稳输出。

从智能手表的充电底座到电动工具的快速补电站，IP6822正在重新定义无线充电的边界。这款芯片的商用化标志着无线充电技术从"能用"向"好用"的质变，其模块化设计理念更如同乐高积木，让开发者可以快速搭建出适配不同形态的充电解决方案。在万物互联的时代，这类高度集成的控制芯片正在成为智能硬件生态中不可或缺的基础元件，用看不见的技术革新支撑着看得见的生活方式进化。
