诺芯盛IGBT驱动电路n531芯片资料详细分析及资料下载
编辑:诺芯盛科技 浏览:0 次 日期:2022-10-16
一、IGBT驱动电路n531芯片资料之概述:

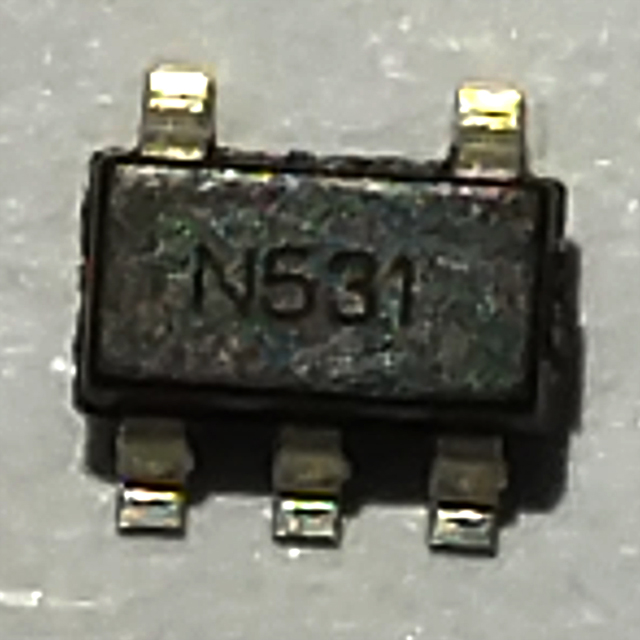

诺芯盛IGBT驱动电路n531芯片是一款输入和输出同相的信号放大器,是一款通用的功率开关控制器,可以替代由分立元件组成的推挽电路,可以直接驱动IGBT,功率MOSFET,继电器等功率开关。TO-94/SOT23-5封装,简单小巧。

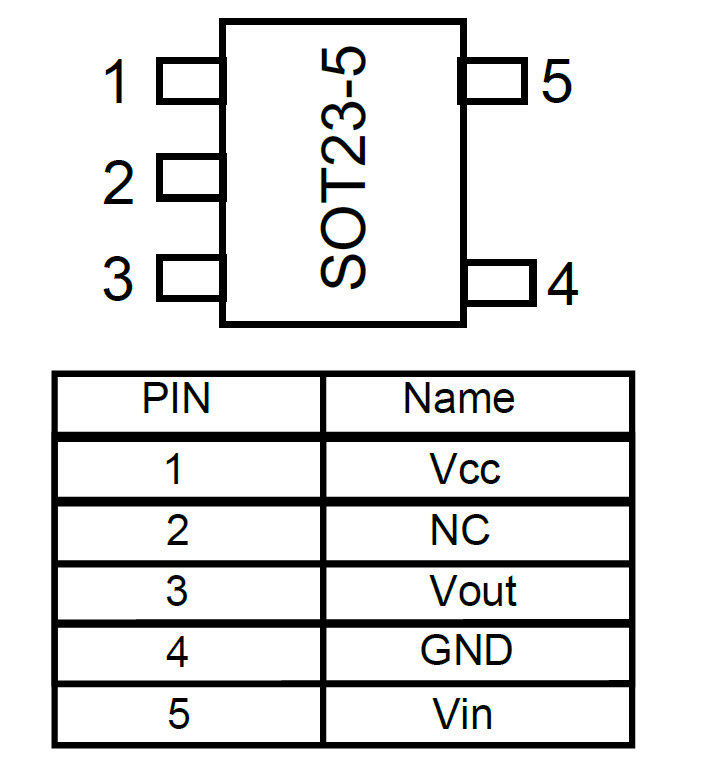

二、IGBT驱动电路n531芯片资料之引脚定义:

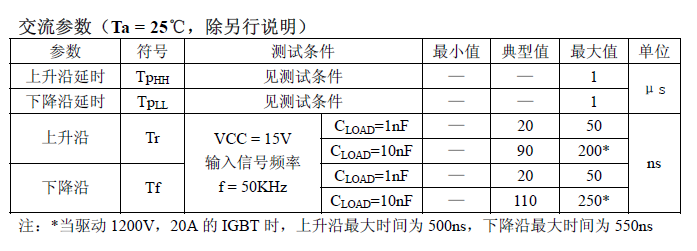

三、IGBT驱动电路n531芯片资料之交流参数说明:

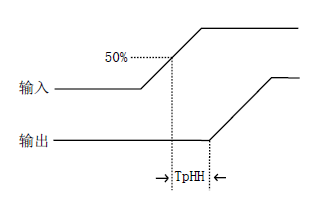

四、IGBT驱动电路n531芯片资料之交流参数测试条件上升沿延时(TpHH):
时间从输入的50%开始直到输出开始爬升

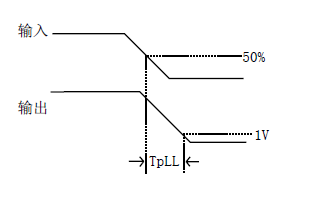

五、IGBT驱动电路n531芯片资料之交流参数测试条件下降沿延时(TpLL):
时间从输入的50%开始直到输出到达1V

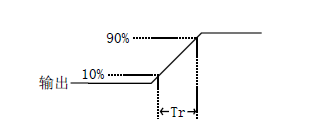

六、IGBT驱动电路n531芯片资料之交流参数测试条件上升沿(Tr):
输出上升时间10%到90%
七、IGBT驱动电路n531芯片资料之交流参数测试条件上降沿(Tf):
输出下降时间90%到10%
八、IGBT驱动电路n531芯片资料之交流参数测试条件图表说明(一):
九、IGBT驱动电路n531芯片资料之交流参数测试条件图表说明(二):
十、IGBT驱动电路n531芯片资料之交流参数测试条件图表说明(三):
十一、IGBT驱动电路n531芯片资料之典型电路图应用说明:
在上图中,红框内部分可以用一颗N531直接替代。
