智能手表无线充电模块3W接收方案芯片OPS1121B为一款针对Qi BPP的高集成度、高效率、低功耗无线充电接收芯片。

OPS1121B芯片集成了无线接收全桥整流、线性整流器，充电电源管理，Qi无线充电协议和有线切换开关通路。OPS1121B仅需少量外围器件且不需要固件编程操作，性能稳定可靠，可实现极简的小功率无线充电接收解决方案。

图1：OPS1121B芯片封装示意图

OPS1121B可通过I2C配置TC/CC各阶段的充电电流。芯片支持通过动态调节Vrect输出，获得最佳的动态切换响应及重载效率。芯片支持CC阶段整流输出动态跟踪电池电压，实现高效率快速充电，同时支持外接NTC实现温度保护，以及UVLO，OVP，OTP各种保护功能。芯片集成片内EEPROM可调整所有关键充电参数，适配各种小型线圈，Qi标准认证兼容性强。

智能手表无线充电模块3W接收方案芯片OPS1121B特性：

1、符合WPC Qi 1.2.4标准，最大输出功率3W

2、集成无线充电接收协议，ASK通信，同步整流，CHG电池管理

3、恒流最大输出电流600mA

4、动态整流输出电压，获得快速负载响应及高重载效率，支持CC及CV重载阶段整流输出5、动态跟踪电池电压

6、高可靠性架构，整流输出过压钳位保护，支持输入过压，输出过流，内外部过温保护，可编程温度控制，指示及错误检测。

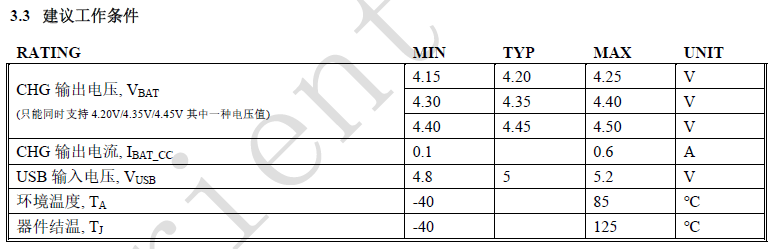

注：只能同时支持4.20V/4.35V/4.45V其中一种电压值。

7、支持关键参数编程操作，实现协议及芯片参数灵活可配置

8、极简外围器件，只需13个阻容器件

9、支持有线无线两种模式自动切换，集成所有功率MOS

10、支持I2C接口实现程序升级，调试

11、支持单路LED指示

12、3mm x 3mm 0.5pitch QFN 16pin封装

图2：智能手表无线充电模块3W接收方案芯片OPS1121B典型应用电路设计图

OPS1121B典型应用：

1、个人护理产品

2、TWS充电仓及其它便携式充电仓

3、消费电子可穿戴设备

4、智能手表

5、无线键鼠
