无线充接收原理图工作原理

你有没有这种体验：同样都是无线充电板，手机一放上去，有的“咔”一下就稳稳进入快充；有的却忽快忽慢，甚至发烫、断充、提示异物。

很多人把原因归结为“线圈不对齐”。这当然对，但不完整。

真正决定“充得快不快、稳不稳、热不热”的关键，经常藏在接收端那张原理图里——尤其是接收线圈与谐振匹配这一块：它是能量能不能顺利“接过来”的第一道门槛。

这篇就只盯住一件事：接收线圈与谐振匹配。把它讲透，你再看整流、稳压、充电管理、通信协议，都会顺很多。

一、接收端到底在“接”什么：不是电压，是磁场里的能量

无线充接收端的起点，不是某个电源引脚，而是一团交变磁场。

发射端线圈在特定频率下驱动电流，形成交变磁场；接收端线圈处在磁场中，根据电磁感应，线圈两端会感应出交流电压，进而产生交流电流。到这一步，你在原理图上通常能看到：

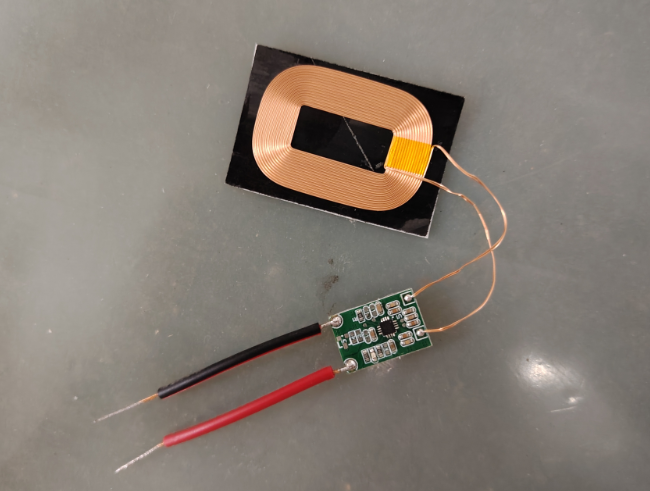

• Rx Coil（接收线圈）

• 与线圈串/并联的电容（谐振电容）

• 后面的整流与滤波（把交流变成直流）

但关键点在这里：接收线圈感应出来的电，天生就不“硬”。它受耦合强弱影响极大，耦合一变，等效电感、等效阻抗、能量传递效率都会跟着变。

也就是说，你以为你在接“电”，实际上你在跟一个不断变化的“磁耦合系统”打交道。

所以必须要做谐振匹配。

二、为什么必须谐振：让线圈“愿意吃能量”，也让发射端“愿意给”

你把接收线圈单独拿出来，它就是一个电感元件。电感在高频交流下会呈现感抗，等效阻碍电流，能量就不容易灌进去。

谐振的作用，本质上是用电容去抵消电感的感抗，让接收端在目标频率附近呈现更合适的阻抗，既能把能量更高效地接收下来，也能让发射端看到一个“更好驱动”的负载。

在原理图语境里，你可以把它理解成两句话：

• 没有谐振：线圈像个“挑食的嘴”，磁场里有能量，它也吃不下多少。

• 做好谐振：线圈像“胃口打开”，同样的磁场强度下，接收功率上得去，发热还能降。

所以你看那些充得稳、温升低的方案，谐振匹配基本不会含糊。

三、原理图里最常见的两种谐振：串联与并联，到底怎么选

不同接收方案里，谐振电容的连接方式常见两类：串联谐振与并联谐振（以及一些混合结构）。你在图上最直观的判断方式就是：电容是跟线圈“串在一条线上”，还是“并在线圈两端”。

1）串联谐振：让回路电流更大，适合后级需要更强能量灌入

串联谐振时，在谐振点附近，回路阻抗下降，线圈电流会变大，接收功率更容易做上去。但代价也明显：电流大意味着铜损上升，线圈和器件的热管理更关键。

2）并联谐振：让等效阻抗更高，更像“电压源”特性

并联谐振时，在谐振附近会出现高阻抗特性，电压可能更容易被拉高，电流相对不那么暴躁，整体温升可能更好控制，但能量传递的方式和后级整流匹配会不一样。

很多人问“哪个更好”。原理图视角的答案是：看你后面整流拓扑、目标功率、线圈Q值、空间厚度、温升预算，以及通信协议控制策略。

串联、并联不是“优劣题”，是“系统题”。

四、谐振频率怎么算：图纸上那颗电容，为什么一改就出事

最基础的谐振关系你一定见过：

f ≈ 1 / (2π√(LC))

这里的L不是“标称电感”，而是系统工作时的等效电感；C也不是“随便放一颗”，而是要考虑：

• 电容容差、温漂

• 电容的等效串联电阻（ESR）

• PCB走线寄生电感/电容

• 线圈金属屏蔽、磁片、结构件导致的参数漂移

所以你会看到工程上很现实的现象：

同一张原理图，在不同叠层、不同磁片、不同外壳厚度下，谐振点会偏，效率会掉，温升会上来，甚至出现“能充但老断充”。

谐振不是算完就结束，它是调出来的：

你得在真实结构件、真实对齐偏差、真实温升下，确认它在目标频段内依然“匹配得住”。

五、Q值与匹配：为什么有的接收端“很敏感”，稍微偏一点就掉功率

线圈常被提到的另一个词是Q值（品质因数）。不展开公式，你只记住一个工程直觉：

• Q值高：谐振更尖锐，效率可能更高，但对频偏、对齐偏差更敏感，系统容易“娇气”。

• Q值低：谐振更平坦，鲁棒性更强，但效率上限可能受限，发热可能更难压到极致。

这就是为什么有些无线充方案实验室数据很漂亮，一到真实用户场景（壳厚、贴磁片、车载震动、偏位），体验就变差——它可能把匹配做得太“极致”，牺牲了容错。

从原理图视角看，你会在这些地方看到工程取舍：

• 谐振电容是否分成多颗并联（降低ESR、改善温升）

• 是否引入阻尼网络（牺牲一点峰值效率换稳定）

• 线圈规格与走线铜厚的选择（影响损耗与Q值）

六、与后级整流“绑在一起看”：谐振不是只管线圈那一段

很多新人看图会把“线圈+电容”当成一个独立模块。但无线充接收端里，它和整流电路是强耦合的：

• 你用什么整流拓扑（全桥、同步整流、倍压等），会改变等效负载；

• 等效负载变了，谐振状态就变了；

• 谐振变了，接收功率与温升就变了；

• 温升变了，电阻变、Q值变，谐振又漂。

这就是接收端难的地方：它不是把每一块“各自优化”，而是要让它们“互相不拖后腿”。

所以当你在原理图里看到：线圈后面紧跟着整流桥、再接大电容、再进稳压/充电管理芯片——不要只问“整流够不够大电流”，也要问：这个拓扑对前端谐振的等效负载意味着什么？它会不会在某些工况把匹配拉偏？

七、再往上一层：为什么谐振匹配离不开通信与功率控制

无线充不是“你想接多少就接多少”。真实系统里，发射端要根据接收端状态动态调功：避免过热、避免过压、识别异物、处理偏位。

接收端的谐振匹配如果做得过于极端，会让控制变得困难：

• 偏一点就掉功率，发射端得频繁拉功率补偿，体验就抖

• 稍微对齐就电压飙升，后级保护频繁触发，体验就断

• 温度上来参数漂移，通信还没来得及调，系统就先不稳

所以你会发现：真正成熟的方案，谐振匹配往往不是追求“某个点最强”，而是追求“一个区间内都能稳”。

从用户感受上，这比实验室里多1%效率更重要。

八、你拿到一张接收原理图，先看这三件事就够了

如果你想快速读懂“这套接收端稳不稳”，先别急着研究每个引脚功能，抓三处即可：

1）线圈与谐振电容怎么接

串联还是并联？电容几颗？有没有预留位？有没有阻尼/保护网络？

2）谐振节点后面接的是什么整流拓扑

二极管桥还是同步整流？滤波电容多大？布局是不是很紧凑？（寄生参数会直接影响匹配）

3）后级功率路径是否会“反过来影响”前端

稳压/充电管理的工作模式切换（比如恒流恒压切换、快充档位切换），会不会让等效负载跳变，从而让谐振工作点乱跳？

把这三件事串起来，你对这张图的理解就超过了“能充电就行”的层级。

无线充接收端最容易被低估的，就是谐振匹配：它不像协议那样有名词，不像充电管理那样有大芯片，但它决定了能量到底能不能“又快又稳又不烫”地进来。

如果你愿意，把你那张接收端原理图里“线圈—电容—整流”这一段的连接方式（串联/并联、主要器件标号、目标功率）描述出来，我可以按同样的思路帮你逐段拆：它现在的匹配思路是什么、可能的瓶颈在哪、以及最常见的几种改法会带来什么代价。
