一、15W无线充电发射器芯片CWT2043简介：

        联智推出一款适用于15W无线充电发射器芯片CWT2043，符合WPC 1.2.4标准，并且支持苹果快充、三星快充，整体系统效率高达90%

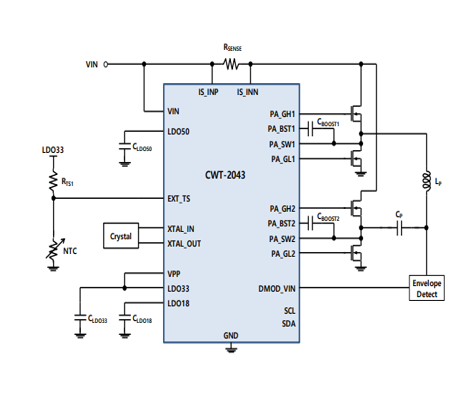

15W无线充电发射器芯片CWT2043典型电路设计图：

二、15W无线充电发射器芯片CWT2043特点：

（1）符合WPC-1.24的MP-A8/MP-A11/ MP-A3中功率规范

（2）高效能传输系统支持BPP 15W EPPt议

（3）输入工作电压:4.5V~15V.支持USB

（4）集成外部功率放大器的预放大驱动

（5）支持多端囗高达线圈的GP|O17个

（6）支持1277KHz精准定频功率放大器工作;

（7）集成32位ARM Cortex Mo处理器

（8）集成程序1M位NOR闪存用于程序存储

（9）双向信道通讯

（10）12位ADC检测电压/电流

（11）|2C可编程界面

（12）支持异物检测(FoD)

（13）支持精准电流传感

（14）过压保护

（15）过流保护

（16）过热保护

（17）可选外部功率放大器

（18）集成128位OTP

（19）低待机功耗

（20）封装:QFN48-pin mm x mm.0.4mm pitch

15W无线充电发射器芯片CWT2043内部框图：

15W无线充电发射器芯片CWT2043封装示意图：
