产品描述
| 产品属性 | 属性值 |
|---|---|
| 产品分类 : | 充电ic |
| 产品品牌 : | 英集芯 |
| 产品型号 : | IP2365 |
| 包装数量 : | 2500 PCS |
| 包装方式 : | 卷带盘装 |
| 封装规格 : | QFN24 |
产品详情
诺芯盛科技代理销售英集芯ip2365充电ic，是一颗SOC集成的同步开关降压转换器，并且支持1-4多串锂电池充电管理芯片。
一、英集芯ip2365充电ic简介：
英集芯ip2365充电ic集成一个同步开关降压转换器。输入电压范围是5V~26V，最大充电电流3A。IP2365内置有功率开关管，工作时的开关频率是250kHz。在VIN=12V，VBAT=8.0V@3 A时，转换效率93%。
英集芯ip2365充电ic是降压充电方式，所以要求输入电压比输出的最高充满电压至少要高0.8V以上。

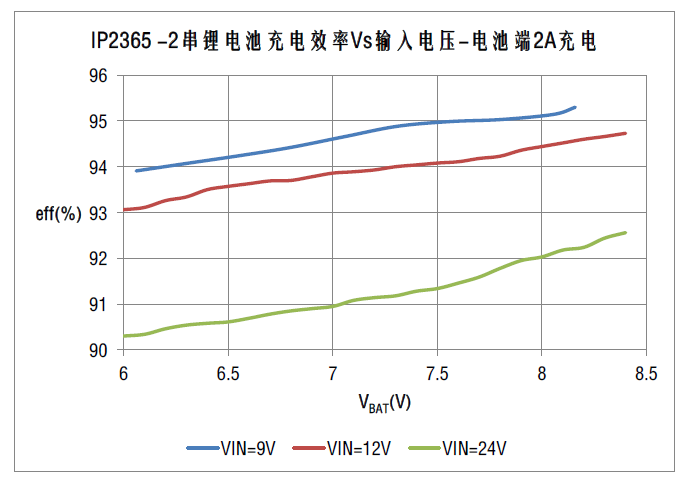

二、英集芯ip2365充电ic效率曲线图：
三、英集芯ip2365充电ic充电过程说明：
英集芯ip2365充电ic通过检测FB引脚的电压，来确定充电状态：
如FB电压VFB<1.5V，进入预充电状态，以100mA左右电流对电池进行涓流充电；
如FB电压1.0V<VFB<2.1V，进入恒流充电状态，以设定的恒流充电电流充电；
如FB电压VFB>2.075V，进入恒压充电状态，IP2365会每隔30秒，停止充电（充电电流降为0），然后检测FB电压，如VFB>2.075V，则认为电池已充满，结束充电。否则，继续充电。
如电池充满后，检测到FB电压VFB<2.05V，又会开启给电池充电。
四、英集芯ip2365充电ic充电电流调节方法一（设置恒流充电电池端电流）：
英集芯ip2365充电ic可以通过外接电阻来调整恒流充电时的充电电流；
IP2365可以通过外接电阻，来分别设置电池端或输入端的充电电流；
英集芯ip2365充电ic可以通过在ICHG引脚（第3脚）上，接不同阻值的电阻RICHG，来设置恒流充电电池端电流ICC_BAT(精度±10%)，关系如下：
五、英集芯ip2365充电ic典型应用原理图：
英集芯ip2365充电ic是一款非常适用于便捷式电动工具快充充电场景，为电动工具多串锂电池充电管理提供快充充电功能，充电功率最大20W。英集芯科技针对便捷式电动工具快充充电应用，布局三款大功率充电芯片，分别为IP2326、IP2365和IP2368（充电功率可达100W）。
英集芯推出的三款充电芯片，均可用于电动工具多串锂电池充电，可支持3串12V平台和5串6串高功率平台，满足电动工具等多串电池组应用场合。英集芯高度集成的芯片设计，可以做成很小体积的成品，放入电池组内部，直接使用Type-C充电，无需专用充电器。用户省心，厂家也节省了充电器成本。
