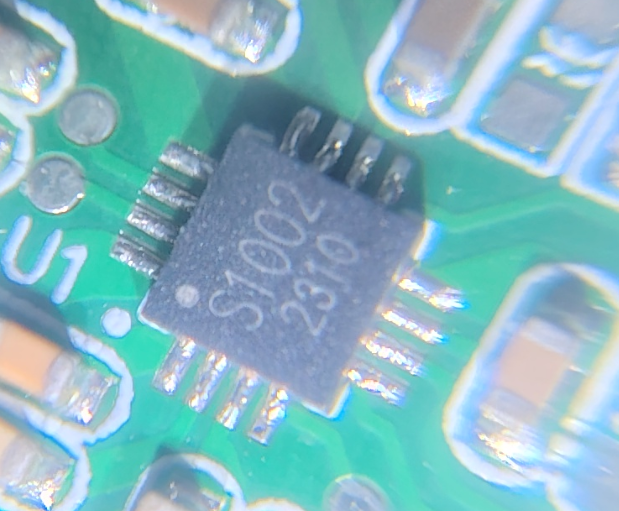

无线充电接收端常用芯片

你是否有过这样的体验——睡前把手机随手往充电板上一放，第二天醒来电量满格，整个过程毫无存在感？

这份“毫无存在感”，恰恰是无线充电技术最奢侈的追求。而在这份丝滑体验的背后，一场关于能量传输效率、热管理与空间布局的微观战争，每天都在你掌心与耳廓之间悄然打响。

今天，我们不聊宏观趋势，只解剖微观战场：当无线充电接收端芯片走进手机、TWS耳机与智能手表这三种截然不同的设备形态，它究竟在经历怎样的性能考验？

手机：大功率背后的热博弈

智能手机是无线充电技术迭代的“第一试验场”。从早期的5W、7.5W，到如今安卓阵营普遍落地的50W、甚至80W以上，接收端芯片承受的早已不是简单的功率数字跃迁。

大功率意味着大电流，大电流意味着显著的发热量。而手机的机身堆叠密度，几乎可以用“寸土寸金”来形容。接收端芯片的面积、厚度、封装方式，直接决定了它能否在不挤占电池空间、不影响天线性能的前提下，被优雅地塞进那块狭小的主板区域。

一个容易被忽视的细节是效率曲线。标称50W的接收芯片，在20%与80%电量状态下，其工作效率曲线截然不同。低电量时需要高压快充策略，高电量时需要恒压涓流策略——芯片内部的协议响应速度与控制算法，决定了你在早上出门前那二十分钟里，究竟能抢回多少可用电量。

更重要的是异物检测（FOD）与温升保护的协同。当金属异物意外落在充电板上，接收端芯片需要在毫秒级时间内感知能量异常损耗，并主动向发射端发送降功率指令。这不仅是安全底线，也是用户体验的隐形分水岭——真正优秀的芯片，是让你永远感知不到它在工作的芯片。

TWS耳机：空间炼狱里的能效艺术

如果说手机是无线充电的“明面战场”，那么TWS耳机充电仓就是“地狱级空间考题”。

一枚接收端芯片要进入耳机充电仓，它面对的典型可用空间往往不足手机主板的五分之一。这意味着芯片本身必须极致小型化，甚至需要与保护电路、整流电路、通信电路进行高密度异构集成。

但空间只是表象，真正的难点在于能效。

耳机电池容量通常在30mAh至500mAh之间，属于典型的“小电池、低功耗”场景。接收端芯片在给耳机本体充电时，待机功耗与传输效率的平衡被推到了前所未有的高度。当充电仓的电量通过接收芯片向耳机涓流充电时，任何多余的静态电流损耗，都会被放大成“充电仓掉电过快”的用户抱怨。

此外，耳机充电仓还面临一个独特挑战：双设备充电管理。左右耳机电量可能不一致、充电状态不同步，接收芯片必须支持独立通道的功率分配与状态监测。那种“左耳满了右耳还在充”的尴尬场景，本质上是对芯片通道隔离度与调度算法的一次公开拷问。

可穿戴设备：持续供电与体温的微妙平衡

智能手表与手环是无线充电接收芯片的“第三极”。它们既没有手机的散热冗余，也没有耳机充电仓的空间妥协余地——它们直接贴在人体皮肤表面。

这意味着表面温度控制从“体验问题”升级为“安全问题”。手表背部的接收端芯片在充电时，任何超过舒适阈值的热量都会直接传导至手腕皮肤。业界普遍将手表充电表面温升控制在人体可感知的舒适范围以内，这要求芯片不仅具备高效率，还必须在整个充电周期内维持极低的功率损耗波动。

另一个典型痛点是小电流下的充电精度。手表电池容量多在300mAh上下，充电末端电流可能低至几十毫安。普通充电芯片在这个区间容易产生电流纹波，长期如此会加速电池老化。高质量接收端芯片会针对小电流场景优化环路稳定性，确保涓流阶段电流输出平滑、无振荡。

可穿戴设备还强调“碎片化充电”属性——用户可能每天多次短时充电，每次20到30分钟，而非手机那样一次性充满。接收芯片需要具备优秀的充电状态记忆与快速唤醒能力，避免每一次短时充电都重新经历冗长的握手协商流程。

选型视角：拨开参数迷雾看本质

把三种设备放在一起审视，你会发现接收端芯片的选型逻辑根本不是“功率越高越好”这么简单。

手机端选型，看的是峰值效率与热阻封装。同样标称50W，不同芯片在持续高功率输出时的温度漂移差异可能超过10摄氏度，这直接影响无线充电的持续时长与降频策略。

TWS耳机端选型，看的是待机功耗与封装面积。一颗优秀的耳机仓接收芯片，静态电流可以低至微安级别，这意味着充电仓即便静置数月，电量损耗也几乎可以忽略不计。

可穿戴端选型，看的是小电流精度与温控策略。在10%至15%电量的低电量区间，能否维持平稳的充电电流，避免最后一格电的反复跳动，考验的是芯片的环路补偿设计功力。

我们正在经历一个有趣的行业拐点：无线充电接收端芯片早已跨越“能用”阶段，全面进入“好用”与“精准适配”的深水区。方案商也好，品牌厂商也罢，剥离参数表上的营销数字，回归设备形态本身的物理约束与用户场景感知，才可能勾勒出真正的选型地图。

下次当你把耳机放回充电仓、手表摘下来搁上充电座的时候，不妨留意一下那几秒钟的充电呼吸灯闪烁——那是数十亿颗晶体管在方寸之间，为你完成的一场精密能量交接。
