无线充接收端ic芯片3w



你有没有遇到过这种场景:同样是“无线充”,有人放上去就能稳稳充,有人却一会儿断充、一会儿发烫、甚至手机壳一厚就“摆烂”。

问题常常不在充电器“发射端”够不够贵,而在接收端那颗不起眼的芯片——无线充接收端IC。

3W这个功率段,听起来不大,却很典型:它既是大量小设备的“甜蜜点”,也是决定体验的分水岭。今天就用“技术拆解”的方式,把3W无线充接收IC最关键的三件事讲清楚:效率指标怎么看、兼容性怎么踩坑、散热设计怎么做才不翻车。


一、为什么是3W:小功率,反而更难把体验做稳

很多人对无线充的印象停留在“功率越大越高级”。但在真实产品里,3W其实更常见,也更考验基本功:

  • 3W覆盖的设备类型非常广:TWS耳机仓、小夜灯、电子烟/小风扇类小电器、智能穿戴补电仓、电子标签、遥控器补电底座等。

  • 3W通常意味着体积约束更极致:线圈更小、空间更紧、导热更差、壳体更薄,任何一点效率损失都会变成明显温升。

  • 3W常常跑在“临界体验区”:用户会期待“随手一放就充”,但小线圈+错位+厚壳,最容易出现功率掉落与反复握手。

所以,3W无线充接收IC的价值不在“把功率拉满”,而在“把不确定性压下去”——放置角度不完美、壳体材质不理想、环境温度偏高时,仍能稳定、可控、不过热。


二、效率指标到底看什么:别只盯一个数字

很多方案介绍会写“效率高达XX%”,但无线充的效率不是一个点,而是一条曲线。

对于3W接收端IC,你至少要把三个效率概念分开:

1)线圈到整流的效率:能量进来时损耗在哪

无线充的接收端,先把磁场能量在接收线圈上“变成交流电”,再通过整流/同步整流变成直流。这里的损耗,直接决定发热。

你要关注的是:在常见工作点(比如1W、2W、3W)下,效率曲线是否平滑;在轻载时是否会出现效率塌陷导致“越小功率越烫”的怪现象。

2)整流到输出的效率:稳压方式决定热量去哪

3W接收端常见输出是给电池充电管理或给系统供电。这里的关键是后级调节方式:如果后级压差大、线性调节比例高,热量会从“线圈附近”转移到“芯片附近”,温升同样会飙。

所以看效率别只问“最高效率是多少”,而要问:

  • 在你的目标输出电压/电流点,效率能稳定在什么区间?

  • 输入电压波动、对准度变化时,系统是否会频繁重试、掉档?

3)系统级效率:发射端、接收端、结构件一起算

无线充最坑的一点是:你实验室测得很好看,上机装壳就变样。原因通常来自系统级损耗:磁屏蔽片、金属装饰件、螺丝、支架、甚至喷涂工艺都会改变磁路。

因此,3W方案评估必须把“整机姿态”纳入指标:

  • 正常对准时:能否稳定拿到目标功率

  • 轻微错位时:是否平滑降功率而不是断充

  • 厚壳/保护套场景:是否还能进入稳定充电区间

效率不只是“省电”,更是“控温”和“稳定性”的底层保证。3W这种功率段,一旦效率链条里多损失0.3W,体感温度就会立刻变得诚实。


三、兼容性不是“能充就行”:3W更怕“假兼容”

很多产品会写“兼容Qi”,但用户体验里最常见的翻车点恰恰来自“看似兼容,实则脾气很大”。

3W接收端的兼容性,主要体现在三个层面:

1)握手与功率协商:别反复重连

无线充过程要经历检测、识别、功率协商、闭环调节。3W设备常见的问题是:线圈小、耦合差,稍微移动就触发重新协商,表现为“呼吸灯闪烁、充一下停一下”。

好的接收端IC方案,应该做到:

  • 对耦合变化的容忍度更高

  • 在边界工况下能降档而不是掉线

  • 协商过程更克制,不频繁重试导致额外损耗与发热

2)不同发射端的适配:别只对自家底座友好

现实里用户的无线充底座来源复杂:手机厂家的、车载的、酒店桌面的、共享充电的。3W接收端如果只在某一类发射端上表现好,产品口碑会很危险。

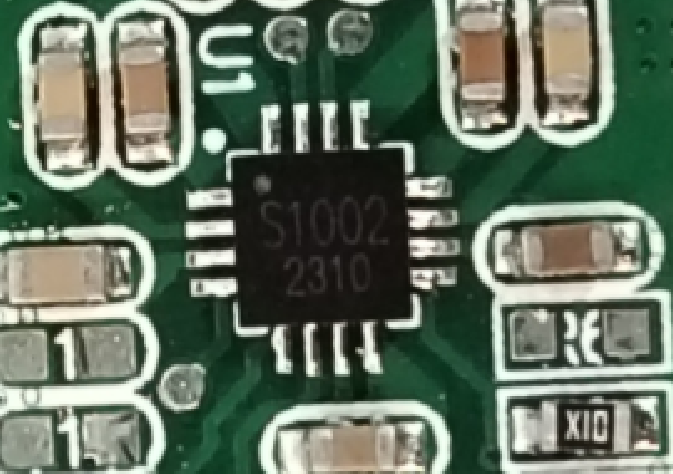

无线充接收端ic芯片3w

你需要在评估阶段明确:

  • 是否存在对某些发射端“挑食”的情况(比如一放就烫、功率上不去、频繁断充)

  • 兼容性问题出现时,方案是“降功率保安全”还是“硬撑导致过热”

3)异物与金属结构:小设备更容易被结构拖累

3W设备的外观设计往往紧凑,金属装饰圈、磁吸件、弹片、螺柱离线圈更近。兼容性做不好,就会出现两类事故:

  • 发射端误判异物,直接不充

  • 没判出来,但局部涡流发热,烫在外壳上

真正可靠的兼容性,不是宣传页的一行字,而是你把“用户会遇到的发射端和姿态”都提前跑过一遍。


四、散热设计要点:3W不是不烫,而是烫得要可控

3W听上去小,但对于小体积设备来说,3W几乎等同于“持续发热源”。散热设计不只是堆材料,更是系统性的功耗分配。

这里给出几个更实战的设计要点:

1)先把热源找准:热不一定在你以为的地方

无线充接收端常见热源包括:

  • 接收线圈的铜损

  • 整流/同步整流的导通损耗

  • 后级稳压/充电路径损耗

  • 金属结构件引起的涡流损耗(最隐蔽,也最致命)

很多产品“摸起来烫”,并不是芯片本身多差,而是结构件把热集中在用户手触最敏感的位置。

2)热从哪里走:别让热只在壳里打转

对于小型3W设备,散热路径通常只有三条:

  • 走到PCB铜箔扩散

  • 走到壳体(塑料/金属)再对流

  • 走到线圈背部的屏蔽/支撑结构

实操上最有效的通常是:

  • PCB上预留足够铜皮与导热过孔,把热扩散开

  • 让发热点“分散化”:不要让所有损耗都集中在同一角落

  • 结构上尽量避免线圈附近出现闭环金属件或大面积金属装饰

3)用“策略”控温:高温时要会降功率

3W接收端最理想的体验不是“永远3W”,而是“在安全范围内尽量稳”。当温升到临界点,方案应当能平滑降功率,维持不断充、不烫手、不损电池。

用户不怕慢一点,怕的是:

  • 充着充着停了

  • 外壳局部烫到拿不住

  • 电池寿命因为长期高温而变差

所以散热设计里,温控策略本身就是产品体验的一部分。


五、落到选型与落地:3W接收IC的“靠谱清单”

如果你是做产品、做方案、做结构或做采购,评估3W无线充接收端IC时,可以用这份清单把坑提前踩掉:

  • 目标工况下的效率曲线是否真实可复现(1W/2W/3W各点)

  • 错位、厚壳、不同发射端下是否会频繁掉线或反复重协商

  • 温升上来后是否具备平滑降功率能力,而不是硬撑到过热保护

  • 结构件(螺丝、金属圈、磁吸件)靠近线圈时是否引入额外发热

  • 整机装配后是否出现“实验室不烫,上机很烫”的系统级反差

这几条做完,3W方案的体验通常就不会差到哪去。


3W无线充接收端IC,决定的不是“能不能充”,而是“能不能像有线一样省心”。效率让它不白白变热,兼容性让它不挑环境,散热设计让它在真实世界里不翻车。

你更关心哪一种设备场景:TWS耳机仓、车载小设备、还是智能穿戴的补电底座?我可以按你的具体结构约束(外壳材质、线圈尺寸、是否磁吸、目标输出电压/电流)把评估重点再收敛成一份更可执行的落地方案清单。
