无线充电接收电路原理

当你把手机随手放在无线充电器上，看着电量数字开始跳动时，可能不会想到，这一份“优雅”背后，是两个精密设计的线圈之间一场静默的能量对话。然而，许多用户都遇到过这样的困扰：充电时手机莫名其妙发烫，充电效率忽高忽低，甚至充电器下方还得垫本书才能稳定工作。这些问题的根源，往往不全是发射端，而藏在你的手机内部——那个名叫“接收线圈”的核心部件。

接收线圈，作为能量传输的终点站，其设计优劣直接决定了充电速度、发热程度和整体体验。今天，我们就从工程角度出发，拆解接收线圈设计的两大核心：几何参数优化与电磁干扰抑制，并提供一套可供实践参考的指南。

一、几何参数：不仅是形状与圈数，更是效率的基石

提到线圈设计，许多人首先想到的是圈数。圈数固然重要，但它只是众多几何参数中的一个。一个高效的接收线圈，其设计是一个多变量优化的系统工程，主要考量以下几个方面：

线圈尺寸与面积：这直接关系到与发射线圈的耦合系数。理论上，接收线圈面积越大，能“捕获”的磁场就越多。但在紧凑的手机内部空间里，面积往往受限。因此，工程师需要在有限的空间内，通过优化线圈形状来最大化有效面积。目前主流方案多采用单层或多层密绕的方形或圆形线圈，方形的边角效应会导致磁场分布不均，而圆形理论上更优，但受限于PCB（印刷电路板）工艺，方形仍是主流。
线径与匝数：线径决定了线圈导体的直流电阻，进而影响欧姆损耗（发热）。匝数则影响着线圈的电感量。这二者需要与后端的谐振电容共同工作，确保系统工作在最佳的谐振频率上。匝数过多，电感量过大，可能导致谐振频率偏移，降低效率；匝数过少，则可能无法建立足够的感应电压。一个常见的误区是盲目增加匝数来提升电压，这往往会因交流电阻（由趋肤效应和邻近效应引起）的急剧增加而导致更多热量产生，得不偿失。
线圈布局：在支持多线圈发射的充电板上，或手机内部为兼顾其他功能（如NFC）而布置多个线圈时，线圈之间的相对位置就至关重要。它们需要被精确排布，以最小化彼此间的互感干扰，防止能量在内部“打架”。

二、谐振频率匹配：让能量“对频”传输

无线充电基于电磁感应和谐振原理。想象一下两个音叉，只有当它们的固有频率一致时，一个音叉的振动才能最有效地传递给另一个。接收端LC谐振电路（线圈L+电容C）的作用就在于此。通过精确计算和选配谐振电容，使接收回路的谐振频率与发射端的工作频率（如Qi标准常用的100-205kHz频段）严格匹配。

一旦匹配失准，就会出现两种情况：一是系统失谐，能量传输效率大打折扣，大部分能量以热量形式耗散在线圈和开关器件上；二是可能产生严重的电磁干扰，影响手机自身的射频性能（如Wi-Fi、蓝牙信号）。因此，谐振频率的精准调校，是线圈设计后必须进行的关键一步，往往需要通过矢量网络分析仪等专业设备进行测量和校准。

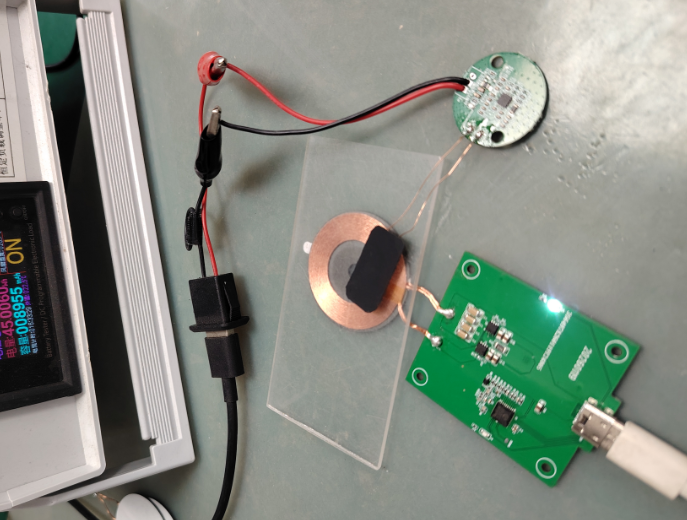

无线充电接收电路原理

三、电磁干扰抑制：看不见的战场

电磁兼容是无线充电设计中最高级别的挑战之一。接收线圈本身是一个强磁场器件，在工作时必然会产生电磁辐射。这些辐射如果得不到有效抑制，会产生两大问题：

对内的干扰：干扰手机内部敏感的模拟和射频电路，如天线、麦克风、传感器等，可能导致通话杂音、GPS定位漂移、触屏失灵等问题。这也是为什么手机内部的接收线圈周围，总是密布着各种屏蔽层和接地措施。
对外的干扰：不符合电磁辐射法规（如FCC、CE标准），产品就无法上市。更实际的是，它可能干扰周围的电子设备，如智能手表、信用卡等。

抑制电磁干扰的实用方法：

磁屏蔽层：在接收线圈背面（朝向手机主板的一面）铺设一层由铁氧体材料制成的磁屏蔽片。它的作用是“引导”磁力线，将磁场尽可能地约束在线圈与发射器之间的区域，防止磁场向手机内部泄漏。这块小小的灰色薄片，是抑制内部干扰的第一道也是最重要的防线。
法拉第屏蔽层：有时在线圈正面（朝向手机后盖的一面）还会增加一层很薄的金属层（如铜箔），并做开窗处理，用于屏蔽高频电场噪声，同时不影响磁场穿透。
优化布线：连接线圈与整流电路的走线应尽可能短而宽，并采用差分走线方式，以减小环路面积，从而降低作为天线辐射的效率。
滤波电路：在电源输出端加入π型滤波等电路，滤除开关噪声，提供“清洁”的直流电给电池。

四、效率与发热的永恒权衡

高效能与低发热，是无线充电设计的一体两面，也常常是矛盾的。所有未能成功传输给电池的能量，最终基本都转化为热量。热量主要来源于：
