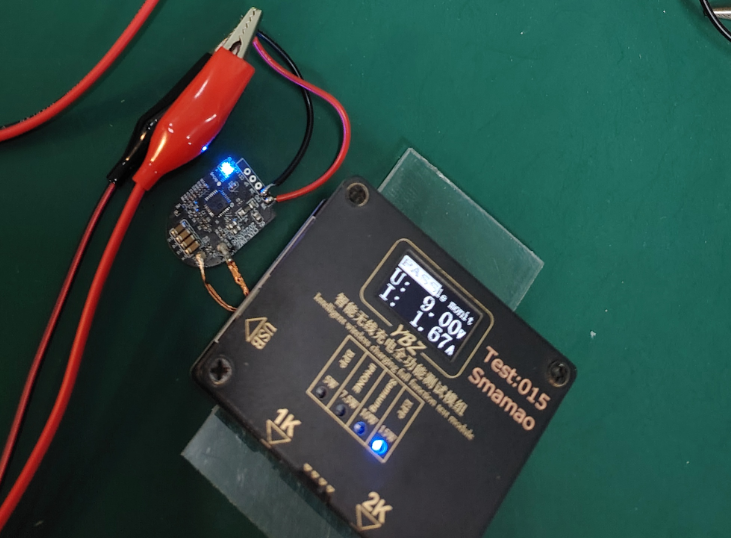

无线充发射ip6826导线直接供电
从项目立项到量产落地，供电方案往往是决定无线充发射模块性能、成本与稳定性的关键环节。对于支持3.0–5.5V宽电压输入的IP6826发射芯片而言，导线直接供电与“5V→3.3V”标准供电两种方案各有千秋。本篇将从芯片引脚、线圈选型、典型电路、方案对比四个维度，帮助你选出最适合的无线充发射方案。
一、供电方案概述
供电方案可以视为两条路径：
导线直接供电：直接将系统5V（或4.2V锂电）通过导线引入IP6826 VCC脚，无需额外稳压器。
标准供电方案：在5V输入端串联一颗3.3V LDO或DC/DC，稳定输出3.3V供给发射芯片。
二、IP6826引脚简析
VCC：3.0–5.5V输入，主供电脚。
GND：地线。
X1/X2：H桥输出，引出至发射线圈。
FB：输出功率反馈，用于闭环调节。
EN：芯片使能脚，高电平有效。
TXST：发射启动控制，配合MCU同步。
了解了引脚定义后，我们才能评估不同供电方式对芯片性能与安全性的影响。
三、无线充发射线圈选型要点
线圈结构：建议使用多股Litz线绕制的盘形或方形线圈，兼顾高Q值与散热。
自感量：典型范围10–15µH，保证谐振频率在100–140kHz区间。
Q值：至少50以上，以提高能量传输效率。
耦合系数：Tx–Rx耦合系数0.2–0.3，可满足5–10W功率需求。
材料与尺寸：PCB埋线线圈需考虑介质损耗，成型线圈则要留意厚度与散热。
四、典型应用电路对比
导线直接供电示意
• 5V输入 → EMI滤波 → 100µF陶瓷电容（去耦） → VCC脚
• X1/X2接H桥 → 线圈 → 谐振电容 → 地
• FB脚跨接分压电阻，反馈H桥开关频率
优点：
缺点：
• 5V输入 → 3.3V LDO（或同步降压） → 100µF陶瓷电容 → VCC脚
• 其余电路同上
优点：
缺点：
输出电压稳定，抑制纹波，发射端性能更稳定
EMI相对可控，抗干扰能力更强
适应性好，可接入不同电压等级的主板或电池组
LDO/降压开关损耗，使整体效率低约3–5%
增加元器件和PCB成本
产品体积和热设计压力增大
五、方案选择与实战建议
场景决定方案
移动便携设备、空间受限：优先考虑导线直接供电，节省空间与成本。
工业级或汽车电子：建议标准供电，保证长期稳定与抗干扰。
电源品质控制
对于直接供电，必须选用低纹波、足够电流裕量的5V匀稳源；
布线上加强输入旁路电容和共模电感，抑制开关瞬态。
EMI与热设计
直接供电易放大高频噪声，需加装EMI滤波器或大值旁路；
标准供电需关注LDO/降压芯片发热，预留散热空间。
调试与量产
首批样机做好输入电压波动测试，以及发射功率稳定性；
量产阶段增加自动化测试，确保每一台都符合纹波、效率指标。
六、结语
在无线充发射设计中，没有绝对的“最佳方案”，只有最适合目标应用场景的供电架构。导线直接供电以简化设计、降低成本见长；标准供电方案则以稳定性和抗干扰性能占优。结合IP6826的宽电压输入特性和引脚功能，工程师可根据产品定位、PCB空间和EMC需求，在两者之间自由平衡。
你在无线充项目中更青睐哪种方案？欢迎留言分享你的实战经验，或关注了解更多无线充设计技巧。
