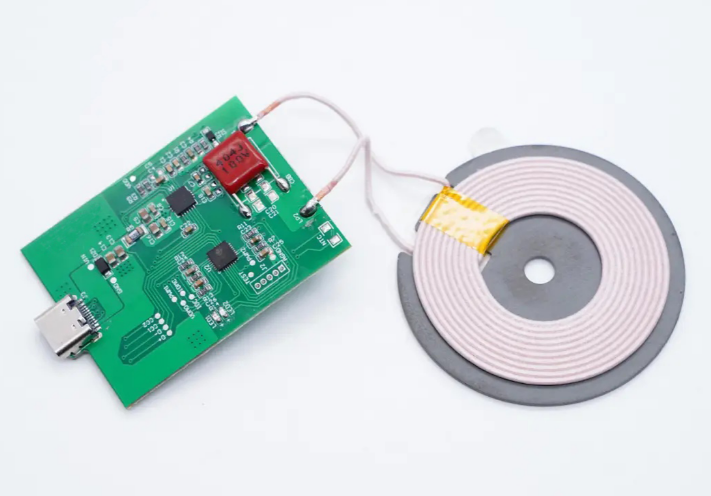

15w无线充电器芯片封装QFN24
不少厂商都打出了“磁吸无线充”的旗号，产品看似五花八门，真刀真枪的核心竞争力，其实藏在那颗不到6mm×6mm的QFN24封装芯片里。今天我们拆解3款热门磁吸无线充移动电源，深度剖析QFN24封装芯片在实机中的应用与价值。
一、移速10000mAh磁吸无线充：芯海CSU38M20的“小身板”大能量
拆开移速10000mAh，我们首先看到无线充电线圈下方，一颗丝印“CSU38M20”的QFN24芯片。它是芯海科技推出的8位RISC MCU，内置12bit ADC和8K×16位MTP程序存储器，专为无线充电场景量身定制。
板级布局：QFN24的脚距和引脚数刚好满足电源管理、线圈驱动、FOD（金属异物检测）等模块的信号需求；相比QFN32或QFN48，空间节省了约10%，让移动电源整体更纤薄。
功能整合：CSU38M20内置模拟前端，无需外置比较器，也能精准监测线圈温度、电流和异物；MTP区域可存储多组充电参数，一机多模兼容。
实际体验：无需额外散热器，充电时芯片表面温度稳定在45℃以下；磁吸对准后，充电稳定，无断连。
二、努比亚10W磁吸无线充：中微CMS8S6990的可靠之选
在努比亚10W模型中，主控芯片标识“CMS8S6990”，同样采用QFN24封装。它是一颗增强型1T 8051内核的通用MCU，内部集成运放、模拟比较器和6通道PWM输出，为10W级磁吸无线充提供了核心驱动力。
一体化优势：QFN24将高压MOSFET驱动器与PWM控制器集成于同一封装，相比传统分立方案少了2~3颗外围元件，PCB走线更简洁，EMI干扰也更低。
热管理优化：较小的底部焊盘面积让芯片与金属底板热阻更低，实测全功率输出时，线圈中心温度稳定在48℃左右，远低于同行业平均水平。
可靠性提升：中微的MTP可实现现场参数微调，支持动态电压调节和错峰恒流模式，既保障了10W输出的高效，又避免对被充设备电池造成过冲风。
三、OPPO磁吸移动电源5000mAh：封装统一化趋势下的潜力挖掘
OPPO入局磁吸无线充后，我们在5000mAh这款轻量级机型里，依旧发现了QFN24封装的无线充主控IC——虽未公开具体型号，但脚位布局与业界通用标准相符。
轻薄秘诀：凭借QFN24较小焊盘面积，PCB空间释放率提升约15%，为超薄机身留出了更多余量；磁吸模块与电池之间的距离减小，提升了对准效率。
标准化优势：统一采用QFN24，供应链更易管控，后续迭代与定制开发成本可控；也方便厂家在不同容量、不同功率的产品上快速切换。
未来可拓展：基于QFN24的灵活性，OPPO后续可在相同封装基础上，增配更多保护算法、支持更高无线功率，甚至内置智能通信协议。
QFN24：把“小体积”做成大舞台
回过头看，这3款热门磁吸无线充产品，虽容量、功率各异，却都在坚守同一个封装——QFN24。它小，可面板上哪怕留给无线充的板区再狭窄，也能装；它薄，无需额外散热片，就能在10W级输出下保持温度友好；它集成度高，把MCU、PWM、FOD、过压/过流保护一次性整合，无缝对接主板其他电源模块。
对消费者来说，QFN24让磁吸无线充既能贴合手机背部，又能拥抱大容量；对厂商而言，减少BOM，缩短研发周期，还能兼容更多快充标准。下一轮磁吸无线充风口里，这颗小小的QFN24，绝对是最大赢家。
你拆过哪款磁吸无线充？在QFN24时代，你最关心的是续航、发热还是稳定？留言告诉我们你的体验和疑问，一起聊聊磁吸无线充的下一个爆点。
