在追求极致便携与无缝体验的今天，无线充电早已从“新奇功能”变成了“基础配置”。你是否曾想过，当你随手将耳机或牙刷放在充电座上，那看似简单的“一放即充”背后，是怎样的技术心脏在高效跳动，确保每一份能量都精准送达？今天，我们就将目光聚焦于一颗核心芯片——智融SW5208，深入剖析其内置的同步整流技术，如何成为提升无线充电效率的关键引擎。

效率，无线充电的隐形标尺

对于无线充电而言，效率是衡量其性能优劣的核心指标。它直接关系到充电速度、发热控制以及最终的用户体验。传统的无线充电接收方案，能量在传输、接收、整流、稳压的每一环都可能产生损耗。智融SW5208作为一款全集成的无线充电接收芯片，其设计的重中之重，便是通过技术创新来最大化地减少这些损耗。

而这其中的关键一招，便是其内部集成的高效率同步全桥整流器。

同步整流：化被动为主动的能量捕手

要理解同步整流的优势，不妨先看看传统方案。在早期的无线充电接收电路中，常采用由二极管构成的整流桥。二极管在导通时存在一个固定的正向压降（通常在0.3V-0.7V），当电流流过时，这部分电压就会转化为热量耗散掉，尤其是在输出电流较大时，损耗相当可观。这就像一条河道中设置了固定的高门槛，水流（电流）每次通过都要费力翻越，能量自然被白白消耗。

而同步整流技术，则用导通电阻极低的MOSFET（金属-氧化物半导体场效应晶体管）替代了二极管。SW5208内部集成的正是这样的同步全桥整流器。MOSFET在导通时，其两端的电压降可以低至几十毫伏甚至几毫伏，远低于二极管。这意味着在整流环节，由器件本身造成的压降损耗被大幅降低。

更精妙的是，SW5208的同步整流器并非一成不变地工作。它支持根据负载状态，自动切换工作模式。在轻载条件下，芯片可以调整工作策略以进一步优化轻载效率；而在需要较大功率输出时，则能确保整流通路以最低阻抗运行。这种动态调整的能力，使得芯片能够在从待机到满载的广泛工作区间内，都保持较高的转换效率，避免了“小马拉大车”或“大炮打蚊子”式的效率浪费。

数据背后的效率真相

理论需要实践的验证。根据对SW5208接收方案的实测数据，我们可以清晰地看到同步整流带来的效率优势。

在标准的5V1A输出条件下，使用不同品牌的市面主流无线充电发射器进行测试，SW5208接收端的转换效率表现稳健。例如，搭配品胜无线充电器时，其5V1A转换效率达到66.86%，峰值效率更是在0.4A输出时攀升至73.77%。使用倍思、绿联的无线充，效率也分别达到63.85%和64.07%，峰值效率均接近或超过69%。

尤为值得一提的是，当SW5208与同样来自智融、采用先进架构的SW5006无线充电发射方案搭配时，系统协同效应显现，5V1A转换效率提升至69.89%，峰值效率更是达到了77.53%的高水平。这些数据充分证明了，一颗高性能、集成同步整流的接收芯片，是构建高效无线充电系统的基石。

效率的提升不仅意味着充电更快，更直接的影响是发热的减少。在无风环境下的温升测试中，SW5208在1A满载输出条件下，芯片温升仅为25.1℃，远低于行业常见的40℃温升标准。更低的温度意味着更稳定的长期性能、更长的器件寿命，以及用户握持设备时更舒适的体感，这对于TWS耳机、智能手表、电动牙刷等与皮肤亲密接触的设备而言至关重要。

从效率到体验：外围精简的连锁反应

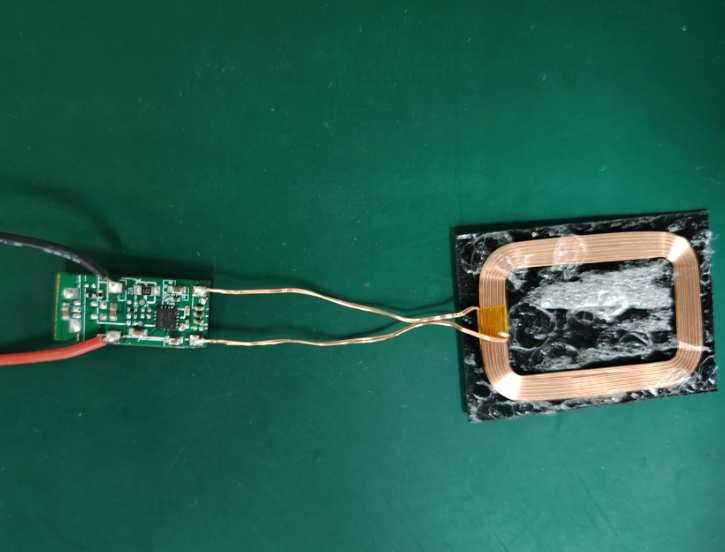

SW5208的高集成度与高效率设计，带来了一系列连锁的积极效应，其中最直观的便是外围电路的极致精简。由于芯片内部已经集成了同步全桥整流器、大功率LDO（低压差线性稳压器）、ASK调制解调电路以及完善的保护功能，外部仅需极少量的电容、电阻等被动元件即可构成完整的接收方案。

这种精简并非功能上的缩水，而是技术集成的体现。更少的外围元件意味着PCB布局可以更加紧凑，为产品内部宝贵的空间腾出余地，使得设备可以设计得更轻薄、更小巧。同时，元件数量的减少也直接提升了方案的可靠性，降低了生产装配的复杂度与潜在故障点。

例如，在典型的应用电路中，用于有线/无线供电自动切换的开关管、状态指示LED驱动电路等都清晰明了，无需复杂的额外控制逻辑。这种“单芯片解决方案”极大地降低了工程师的设计门槛，加速了产品上市进程。

不止于效率：全面保障下的可靠运行

当然，SW5208的价值不止于高效率。其性能的充分发挥，离不开一系列保驾护航的功能。芯片内置的12位高精度ADC（模数转换器），能够实时监测整流器电压、输出电压和输出电流，为精准控制和保护提供数据基础。完善的保护功能，如整流端过压保护、输出电压限压、可配置的输出限流，以及通过NTC接口实现的线圈温度监控（支持高低温保护），共同构筑了安全防线。

此外，其符合Qi标准的通信协议支持，以及通过I2C接口实现的灵活配置能力（如动态调节输出电压、电流，配置FOD异物检测参数），使得它不仅能“高效工作”，更能“聪明工作”，适配多样化的应用场景。

结语

当我们拆解“无线充电”这个用户感知简单的动作，其内部是一场关于能量转换效率的精密竞赛。智融SW5208通过集成高性能的同步全桥整流器，并赋予其动态调整的智慧，在这场竞赛中占据了有利位置。它将更高的效率、更低的发热、更精简的设计融为一体，最终转化为用户手中设备更快的充电速度、更久的续航信心以及更优雅的产品形态。

技术的进步，正是这样将复杂隐藏于简单之后，将高效赋能于体验之中。下一次当你享受无线充电的便利时，或许会想起，在这份轻松的背后，是如SW5208这般一颗颗“匠心”芯片，在默默地进行着能量的高效对话。
