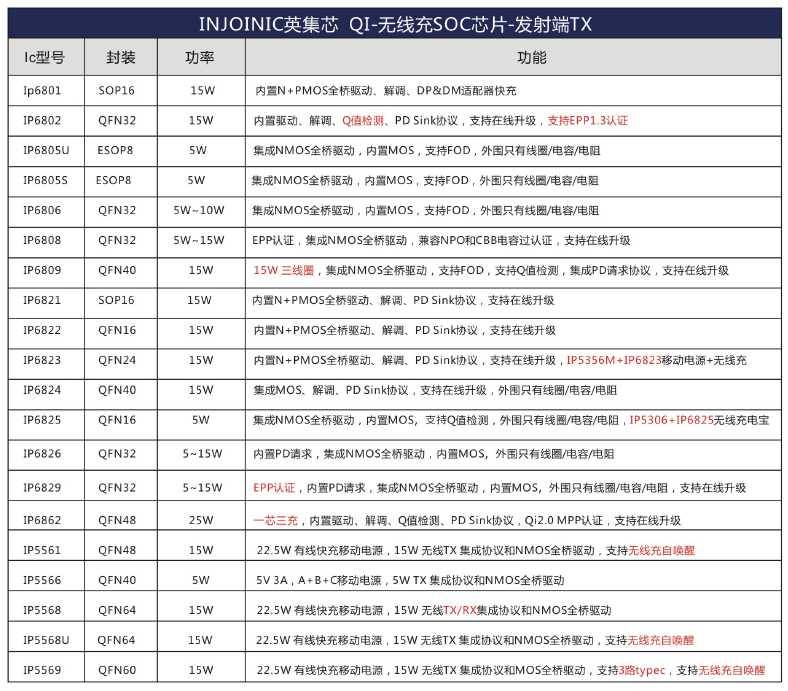

英集芯无线充电芯片有哪些型号？

在当今快节奏的移动生活中，无线充电技术正悄然改变着我们的日常习惯。当我们轻松地将手机置于充电板上，无需寻找线缆即可补充电量时，背后是一系列智能芯片在默默工作。作为这一领域的核心推动者，英集芯科技推出的多款无线充电芯片，以其高性价比和强大功能，广泛应用于各种充电场景中。

无线充电发射端的动力核心：IP6802与IP6806

对于需要稳定可靠无线充电功能的充电器或内置模块而言，IP6802是一款性能卓越的15W无线充电发射控制芯片。它如同一个高度集成的指挥中心，内部不仅包含了32位的MCU（微控制单元），还集成了ADC（模数转换器）、Timer（定时器）、I2C通信接口以及驱动无线充电线圈所需的H桥驱动器等重要部件。这种高度集成化设计简化了外围电路，降低了开发难度。

特别值得一提的是，IP6802全面支持WPC（无线充电联盟）的QI2.0标准，并兼容BPP（基础功率配置文件）和EPP（扩展功率配置文件），这意味着它能够智能识别不同设备所需的充电功率，为三星、苹果等主流品牌手机提供安全高效的充电体验。其宽泛的工作电压范围（4V至20V）甚至允许它在特定条件下支持最大30W的应用，展现了良好的功率冗余和适应性。

如果说IP6802是单一设备的优秀能源管家，那么IP6806则更像是一位能够同时应对多任务的管理者。这款芯片专为二合一15W无线充电器方案设计，巧妙地在产品两端都设置了无线充电区域，使得用户可以同时为两台设备充电，极大提升了空间利用效率和充电便利性。这好比一张双人办公桌，允许两位同事同时工作而互不干扰，满足了现代家庭或办公室中对多设备同时充电的刚需。

移动电源的智慧之心：IP5568

当我们将视线从固定的充电器转向便携的能源储备站——移动电源时，英集芯的IP5568展现出了其非凡的集成能力。这不仅仅是一款单纯的无线充电发射芯片，更是一款集成了无线充TX/RX（发射与接收）、多种快充协议、同步升降压转换器、锂电池充电管理及电池电量指示等众多功能的电源管理SOC（系统级芯片）。

可以形象地说，IP5568为快充移动电源提供了一个“一站式”的完整电源解决方案。它支持几乎市面上所有主流的快充协议，如高通的QC2.0/QC3.0、华为的SCP、OPPO的VOOC、USB PD协议以及传统的BC1.2协议等，这意味着无论用户使用的是安卓手机还是苹果手机，都能通过它获得理想的快充效果。

在设计上，IP5568可配置四个USB接口（USB A x2, USB B, USB C），其中一个接口单独使用时即可支持快充。更值得一提的是，它支持无线充电和USB有线充电同时进行，并且当无线充电功能开启时，移动电源依然能够通过USB-C口实现快充输入，大大增强了使用的灵活性。这好比一个功能强大的交通枢纽，能够同时调度和管理不同方向、不同型号的车辆（电能），确保能量高效、有序地流动。

技术优势背后的用户体验

英集芯无线充电芯片的共性优势在于其高集成度和强大的兼容性。通过将多种复杂功能集成于单一芯片之中，这不仅帮助下游制造商降低了元件数量和整体方案的复杂度，也使得最终产品能够以更具竞争力的价格面市，惠及广大消费者。对于用户而言，最直接的感受就是充电变得更简单、更快捷、更无忧。无论是通过无线充电器还是多功能移动电源，设备都能被快速识别并匹配到最佳充电模式，无需担心兼容性问题。

随着无线充电技术从新奇走向普及，从补充充电方式升级为主流选择之一，其背后的芯片技术也在不断迭代。英集芯通过持续推出高性价比的智能数模混合芯片，正积极推动着这一技术在更多产品中的应用，从车载充电器到TWS耳机充电仓，其身影无处不在。未来，随着设备互联需求的增长和用户对无缆化生活方式的向往，无线充电芯片的性能和智能化程度必将迎来新的飞跃。

总而言之，从为单一设备提供动力的IP6802，到支持多设备同时充电的IP6806，再到功能高度集成的移动电源芯片IP5568，英集芯的无线充电芯片产品矩阵正在为我们的日常生活构建一个无缝、便捷的充电生态。下一次当您享受无线充电带来的便利时，或许会想起这些在幕后默默工作的技术结晶。
