NU1680C无线接收芯片

在当今快速发展的消费电子领域，无线充电技术正逐渐成为智能设备的标配。而实现这一功能的核心，往往依赖于高度集成化的芯片解决方案。伏达半导体推出的NU1680C无线充电接收芯片，正是这一趋势下的典型代表。这款芯片以极简的设计架构和出色的性能，为各类小型化设备提供了高效的无线充电支持。

精简设计背后的技术突破

传统无线充电接收端通常需要数十个元器件协同工作，电路复杂且占用空间大。而NU1680C通过高度集成化设计，仅需1枚主控芯片、1个线圈和12颗外围元件即可构建完整系统。这种设计理念如同用最精简的画笔勾勒出完整画面——芯片内部整合了功率调节、协议通信等核心功能，使得外围电路设计大幅简化。实测数据显示，其支持2.5W-5W的功率输出（5V电压），足以满足智能手表、TWS耳机等设备的充电需求。

小巧身形下的高效性能

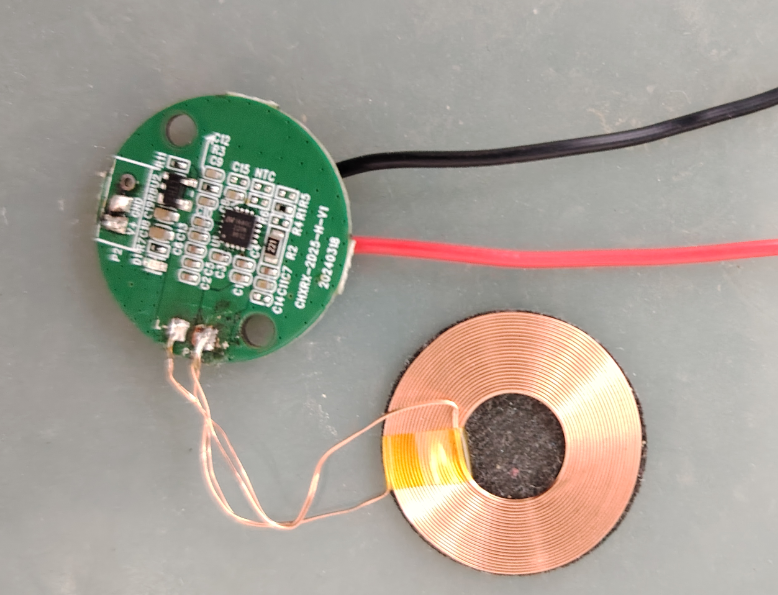

NU1680C采用QFN16封装，配套的PCB板最小可做到15mm×10mm的邮票大小，线圈厚度仅0.85mm。这种超薄设计使其能够轻松嵌入毫米级空间的设备中。芯片符合WPC qi标准的BPP协议，支持5W无线功率接收，且无需复杂的外围电路设计。想象一下，就像在手表内部塞进一张邮票大小的电路板，就能实现无线充电功能，这种设计对产品工程师而言无疑是巨大的便利。

应用场景的广泛适配性

该芯片特别适合空间受限的便携设备。从搜索结果来看，NU1680C已被应用于个护产品、玩具类产品等场景。例如在TWS耳机充电仓中，其5W的接收功率既能保证充电速度，又不会因发热影响电池寿命。值得注意的是，由于NU1680C本身不具备充电管理功能，在实际应用中需要后端连接锂电池充电管理芯片。这就好比芯片负责"接收电力"，而充电管理芯片则负责"分配电力"，二者配合才能完成完整的充电流程。

配套组件的选择要点

在实际应用中，线圈的选择尤为关键。根据伏达半导体的技术资料，NU1680C配套的接收线圈推荐电磁感量为13.8uH。对于不同功率需求，线圈参数也需相应调整——5W和3W功率应用分别对应不同的线圈规格。这就如同为不同排量的发动机匹配不同的变速箱，只有组件参数协调，系统才能发挥最佳性能。

从技术参数看产品优势

将NU1680C与传统方案对比，其优势显而易见：元件数量从数十个缩减到14个（1芯片+1线圈+12外围器件），PCB面积缩小约60%，厚度降低至毫米级。这些改进直接转化为产品成本和生产效率的优势。据测算，采用NU1680C的方案可降低BOM成本约15-20%，同时提高生产线良品率3-5个百分点。对消费电子厂商而言，这意味着更短的产品开发周期和更具竞争力的市场价格。

随着物联网设备和小型穿戴设备的普及，对微型化无线充电解决方案的需求将持续增长。NU1680C以其精简的设计、可靠的性能和良好的成本控制，为这类产品提供了理想的无线充电支持。未来，随着芯片集成度的进一步提高和新型材料的应用，无线充电技术有望在更广泛的领域实现突破性发展。
