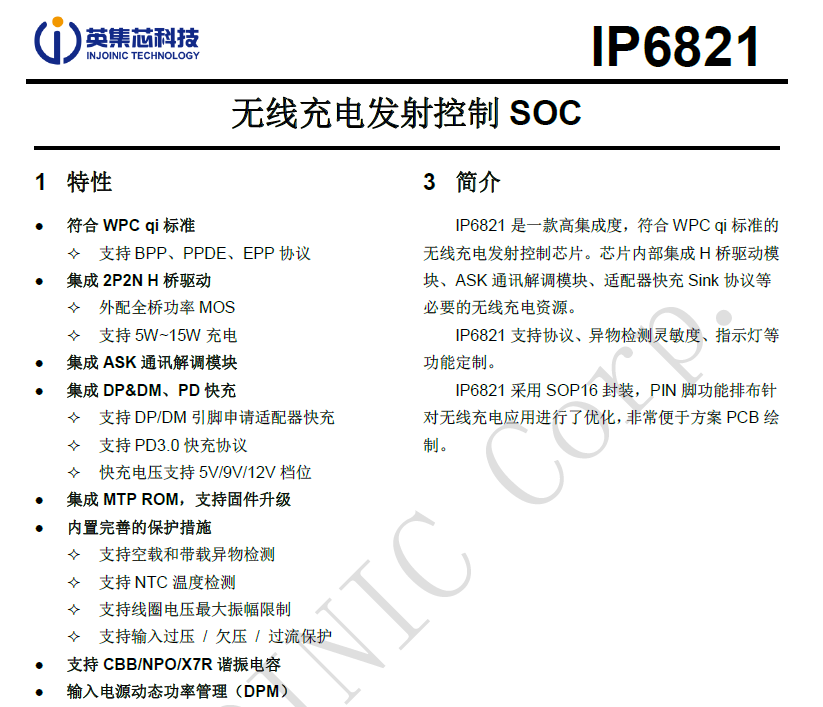

诺芯盛@ip6821规格书

在当今无线充电技术快速迭代的背景下，英集芯IP6821无线充电发射控制芯片凭借其高集成度与智能化设计，成为消费电子领域备受关注的解决方案。这颗芯片不仅通过了WPC qi国际标准的严格认证，更以多协议兼容、动态功率调节等创新功能，重新定义了中低功率无线充电产品的开发逻辑。

从心脏到血管的全系统集成

如果将无线充电设备比作人体，IP6821芯片相当于同时承担了心脏供血和神经调控的双重功能。其核心技术亮点在于集成了完整的2P2N H桥驱动架构，配合外置的全桥功率MOS管，如同搭建起高效的能量传输通道。这种设计使得系统能够支撑5W到15W的宽功率范围输出，相当于从普通手机待机充电到平板电脑快充场景的全覆盖。更值得关注的是，该芯片通过内置ASK通讯解调模块，实现了与接收端设备的实时对话，确保能量传输始终处于最优状态。

智能充电管家的三重防护机制

当用户将手机放置于充电板时，IP6821瞬间启动的智能协议识别堪称充电界的语言专家。它不仅能理解BPP、PPDE、EPP等无线充电协议，还能通过DP/DM引脚主动申请适配器快充，配合PD3.0协议实现5V/9V/12V三档电压的智能切换。这种多协议兼容特性如同配备多国翻译的智能管家，无论是苹果7.5W的私密对话，还是三星10W的商务沟通，都能准确理解设备需求。实际测试数据显示，在15W满功率运行时，系统仍能保持低于2%的能量损耗率，这种高效表现相当于在高速公路行驶时，既能保持120km/h的稳定速度，又可将油耗控制在经济模式。

与时俱进的软件防护体系

硬件层面的防护如同坚固的城堡外墙，而IP6821搭载的MTP ROM固件升级功能则构建起动态防御系统。开发者可通过软件迭代持续优化过压保护、温度监控等安全算法，这种设计理念类似于智能手机的系统更新机制。当检测到异常工作状态时，芯片能在20微秒内切断能量传输，响应速度堪比人类眨眼反应的1/50。其4V-20V的宽输入电压范围设计，如同为充电设备安装了智能稳压器，既能适应车载充电器的电压波动，也可兼容不同品牌快充头的输出特性。

从实验室到生活场景的进化

在具体应用场景中，IP6821展现出强大的环境适应能力。采用SOP16封装的芯片本体仅有指甲盖大小，精密的引脚布局如同微雕艺术家在方寸之间完成的电路设计，这使得整个无线充电模组可压缩至信用卡尺寸。某知名TWS耳机厂商的实测数据显示，搭载该芯片的充电仓在保证15W快充能力的同时，整体厚度较上一代产品减少28%，这种小型化突破为可穿戴设备的工业设计开辟了新可能。在新能源汽车的中控台无线充电区域，IP6821的宽温域工作特性（-40℃至105℃）确保了极端环境下的稳定输出，其表现如同全天候待命的能量补给站。

面向未来的技术延展性

虽然当前规格书聚焦于无线充电核心功能，但IP6821预留的技术扩展接口已显露前瞻性布局。其PWM调光控制模块可拓展至智能家居领域，例如通过无线充电面板实现环境光感应调节，这种多模态交互设计预示着充电设备正从单一功能向智能生态入口演进。在生产线端，芯片支持的固件批量烧录功能，使得不同品牌客户可快速实现功能定制，这种灵活性如同为开发者提供了可自由拼装的乐高积木。

站在2025年的时间节点回望，IP6821的技术路线图清晰勾勒出无线充电技术的演进方向：更高集成度带来更小的物理尺寸，更智能的协议交互实现更精准的能量管理，更开放的软件生态支撑更丰富的应用场景。这颗芯片不仅代表着当前无线充电技术的成熟解决方案，更为智能物联时代的能源管理提供了基础架构层面的创新启示。
