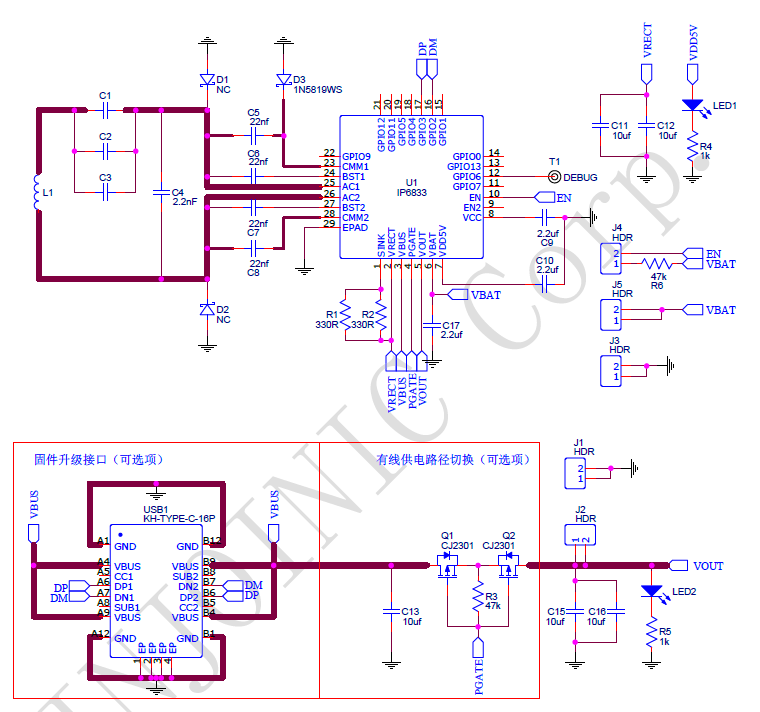

诺芯盛@ip6833原理图文档

在无线充电技术快速迭代的今天,一颗名为IP6833的芯片正以“能量搬运工”的角色悄然改变着电子设备的供电方式。这颗仅4毫米见方的微型控制器,如同城市地下管网般精密地协调着能量传输的每个环节,将看不见的电磁波转化为实实在在的电能。
隐藏在方寸之间的能量枢纽
拆解IP6835的内部架构,首先映入眼帘的是效率高达95%的全同步整流电路,这相当于在电能转化过程中设置了智能交通管理系统,通过动态调整电子流动路径,将传统整流技术中常见的“能量堵车”现象减少了三分之二。配合反向保护电路组成的立体防护网,即便遭遇突发电压波动,也能像弹簧床般缓冲冲击,确保充电过程稳定可靠。
动态调压的智慧大脑
该芯片集成的动态整流电压控制系统堪称能量调度专家。当检测到充电设备突然增加功率需求时,系统能在0.1秒内完成电压调整,这个响应速度堪比人类眨眼动作的十分之一。这种实时调控能力使得整体系统效率提升15%,如同给充电系统安装了变频空调,始终维持最经济的能耗状态。
微型封装中的空间魔术
采用QFN28封装工艺的芯片本体仅有指甲盖四分之一大小,其PCB布局却暗藏玄机。通过三维堆叠技术将28个功能模块整合在0.16平方厘米的空间里,相当于在邮票大小的区域建造了一座立体停车场,使得终端产品设计可以节省出相当于两粒芝麻并排摆放的宝贵空间。这种紧凑结构配合优化的阻抗设计,让芯片工作时表面温度始终低于45℃,就像给电子元件配备了微型散热风扇。
可进化升级的智能核心
内置的低功耗MCU单元赋予这颗芯片独特的成长能力,通过固件在线升级功能,开发者可以像更新手机系统般持续优化充电算法。配合12bit高精度ADC模块,电池电量检测误差控制在±1%以内,相当于在2000mAh电池中精确识别出相当于一粒大米的储电容量。这种智能特性使得产品能够适应未来三年内的无线充电协议升级,为设备预留出充足的技术冗余。
在智能手表、医疗穿戴设备等空间受限的领域,IP6833正在重新定义无线充电的边界。其精妙的设计哲学印证了现代电子工程的重要法则——真正的技术创新不在于功能的叠加,而在于如何在微观尺度上实现能量的优雅舞蹈。当工程师们在这枚芯片的原理图上勾勒线路时,实际上是在编写一首关于能量转化的现代诗篇,每个晶体管都成为承载科技美学的诗意符号。
