品佳带iBeacon功能的可穿戴式无线充电方案介绍
编辑:诺芯盛科技 浏览:0 次 日期:2023-06-17
带BeaconThings可穿戴式无线充电方案是品佳集团在Smart phone以及智能穿戴行业推出的一款参考设计方案,方案采用支持BLE+BT3.0(EDR)数据传输,QI(WPC1.1.2 协议)标准,主要优势对不同厂家的无线接收端设备兼容非常好。主控采用Generalplus GPMQ8005B。
特点:
1、支持BLE+BT3.0(EDR)数据传输;
2、Flash 类型,原厂对功能需求进行烧写,用户只需要硬件实现;
3、提供高精度PWM 输出,ADC 数据采集;
4、天线线圈支持A5/A11 类型;
5、支持FOD,声音报警;
6、支持过压,过流保护;
7、支持学习模式;
8、支持专用LED 指示灯(黄灯,绿灯);
测试注意事项:

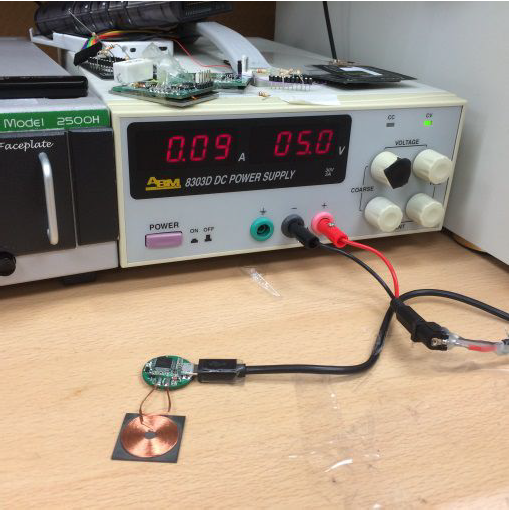

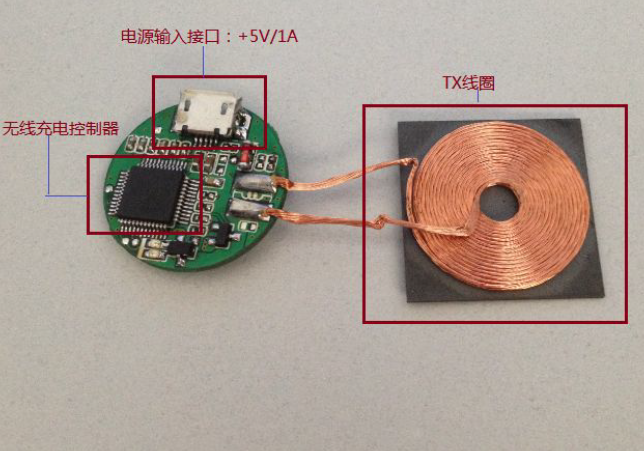

1.如下图,Micro USB輸入5V,待机电流<0.1A,上电时2个LED会闪3下,进入待机。

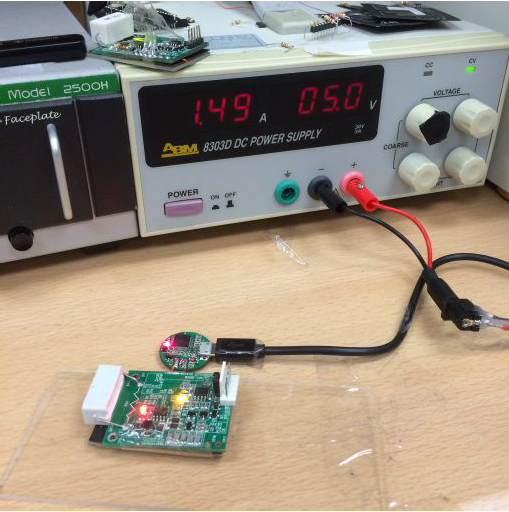

2.如下图,將RX TEST MODULE(GPMQ8101A-MU-M00 V1.1)放在GPMQ8005B板子上,垫一个2mm的亚克力板,RX TEST MODULE会亮红灯,GPMQ8005B板也亮红灯,耗流稳定在1.5A,表示工作正常。

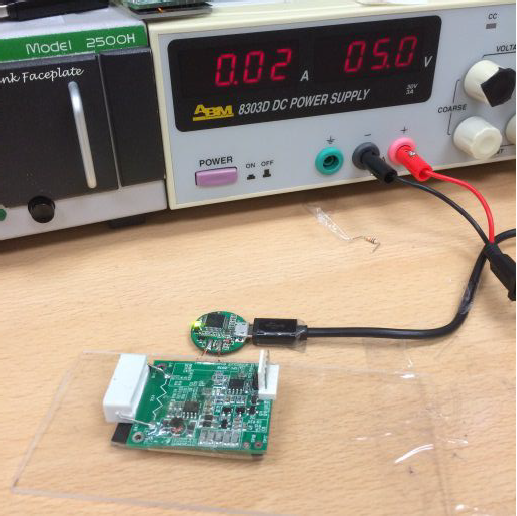

3.如下图,將RX TEST MODULE(GPMQ8101A-MU-M00 V1.1)移除J2 JUMP放在GPMQ8005B板上, 垫一个2mm的亚克力板,RX TEST MODULE会亮绿灯,耗流<0.1A,表示充饱状态工作正常。
