诺芯盛推挽IGBT驱动电路n531引脚图



诺芯盛科技为您解密一款推挽IGBT驱动电路n531引脚图详细说明。

       诺芯盛N531是一款通用的功率开关控制可以替代由分立元件组成的推挽电路,可以直接驱动IGBT, 功率MOSFET,继电器等功率开关。从N531的内部结构框图来看,它形象简化为一个推挽电路。

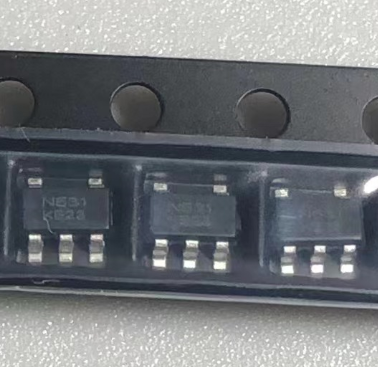

推挽IGBT驱动电路n531引脚图之SOT23-5封装实拍图:

微信图片_20230301180409


推挽IGBT驱动电路n531引脚图(SOT23-5封装):

微信图片_20230307091640


推挽IGBT驱动电路n531引脚图之TO94封装实拍图:

微信图片_20221215110245


推挽IGBT驱动电路n531引脚图(TO94封装):

微信图片_20230307091653

IGBT的工作原理不同于MOS,但使用上可视作加强版的NMOS(NMOS管工作原理是低电平关闭,高电平开启)。其功率性能比MOS更好,具有更高的耐压,更小的导通功率损耗,更快的工作频率。


推挽IGBT驱动电路n531引脚图之详细应用说明:

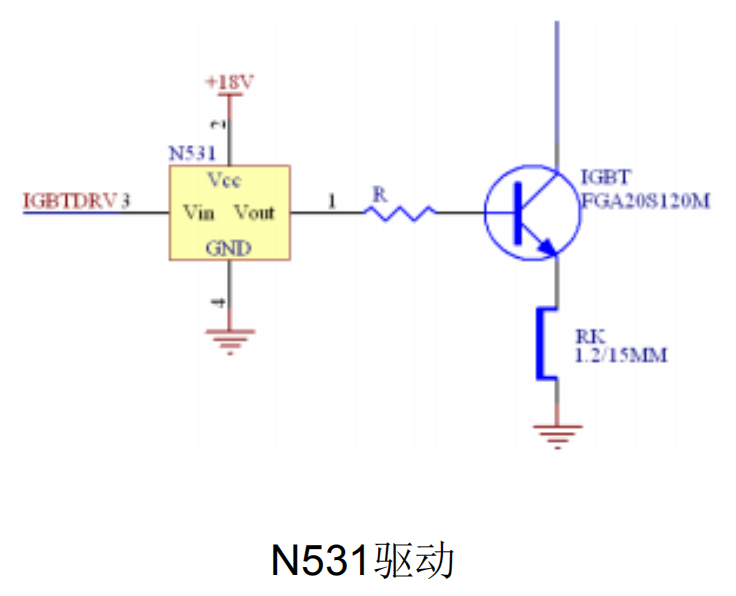

       N531提供了一个便捷的方式,即VCC引脚可以接到高至18V的电源电压中,输出端便能输出等电位的电压对MOS管进行可靠驱动。我们要做的就是在MCU驱动端口和MOS管栅极间串入N531,用法就如此简单。

微信图片_20220906163023


N531暂时不能应用的场合如下:

(1)目前没有加入使能控制。(4个pin,以后可能考虑5pin多一个使能来控制N531上电开启);

(2)不能用于推PMOS;(市面上绝大部分应用都是NMOS和IGBT)

(3)静态功耗不为零,有1mA左右的静态功耗;

(4)耐压最高24v,保险20v以内应用;

(5)推线圈或继电器,因为工作在极低工作频率下,建议负载最大电流100mA以内。


本文标签: IGBT驱动 N531
