英集芯IP6825规格书详解及无线充典型电路应用原理图展示

一、英集芯IP6825规格书之芯片简述：

英集芯IP6825是一款无线充电发射端控制SoC芯片，兼容WPC Qi最新标准，支持A11或A11a 线圈，支持5W充电。

英集芯IP6825片内集成全桥驱动电路和功率MOS，集成电压&电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。

上图为英集芯IP6825+IP5306套料组合设计的无线充电宝移动电源二合一方案PCBA电路板

二、英集芯IP6825规格书之芯片特点：

（1）IP6825兼容WPC标准

（2）IP6825支持5W应用

（3）支持FOD异物检测功能

高灵敏静态异物检测

支持动态FOD检测

（4）低功耗、高效率

静态电流4mA

低功耗自动检测

实测系统充电效率高达78%

（5）IP6825芯片自适应充电电流调节（DPM）

兼容市面上所有适配器

支持低至5V 500mA的充电器

三、英集芯IP6825规格书之芯片系统框图：

四、英集芯IP6825规格书之芯片引脚图：

五、英集芯IP6825规格书之全桥驱动应用电路图：

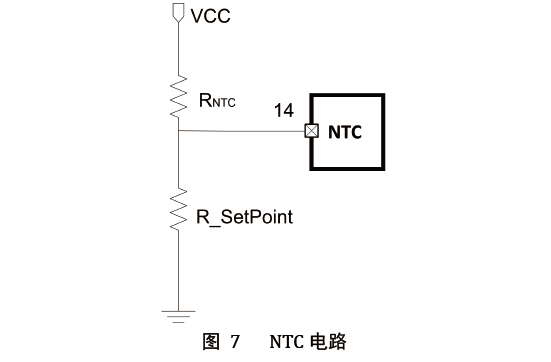

六、英集芯IP6825规格书之NTC热保护应用电路图：

七、英集芯IP6825规格书之单线圈典型应用原理图：

（1）IP6825的EPAD是PGND，PGND和GND通过一个20mR电阻连接，20mR需要选择高精度采样电阻；

（2）C3、C4应该靠近VIN引脚放置；

（3）C5应该靠近VCC引脚放置；

（4）LX1和LX2的环路面积尽量小；
