英集芯ip6826无线充电芯片发射端15W功率符合qi标准
编辑:诺芯盛科技 浏览:0 次 日期:2022-09-30
一、英集芯ip6826无线充电芯片简介:
英集芯ip6826无线充电芯片是一款用于TX发射端15W功率并且符合qi标准的TX无线充SOC。兼容WPC Qi v1.2.4最新标准,支持A11、A11a、MP-A2线圈,支持5W、苹果7.5W、三星10W、15W充电。
<!--[if !supportLists]-->二、英集芯ip6826无线充电芯片特性:
(1)低静态功耗和高效率
静态电流10mA
实测系统充电效率高达 79%
(2)兼容NPO电容和CBB电容
针对供电能力不足的USB 电源有动态功率调整功能(DPM)
支持低至5V 500mA的充电器
(3)输入过压,过流,欠压保护功能
(4)支持QC2.0、QC3.0、AFC、PD3.0输入请求
(5)支持Qi协议BPP,PPDE认证
(6)支持NTC过温保护
(7)最多可支持3路LED指示
(8)封装QFN32
三、英集芯ip6826无线充电芯片应用范围:
(1)背夹、无线充电底座
(2)车载无线充电设备

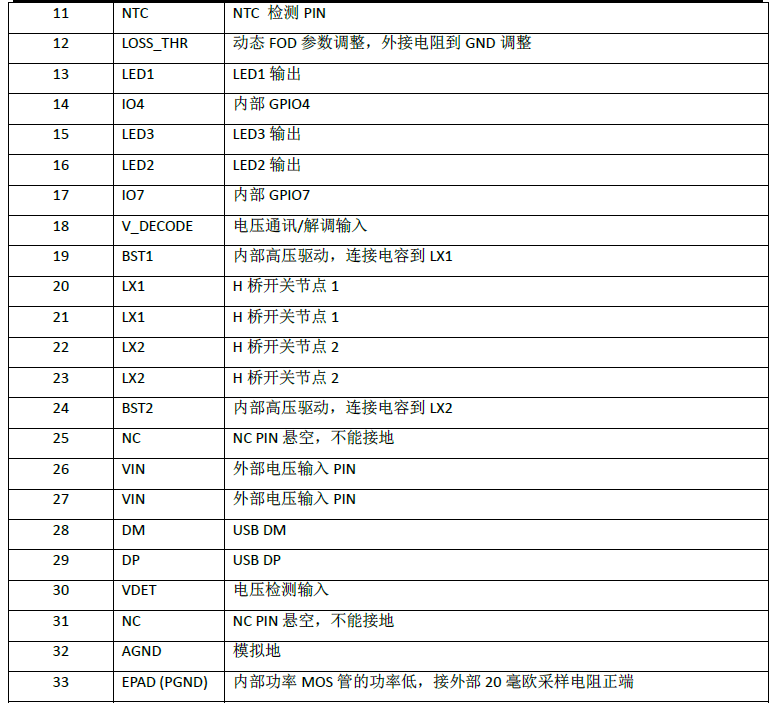

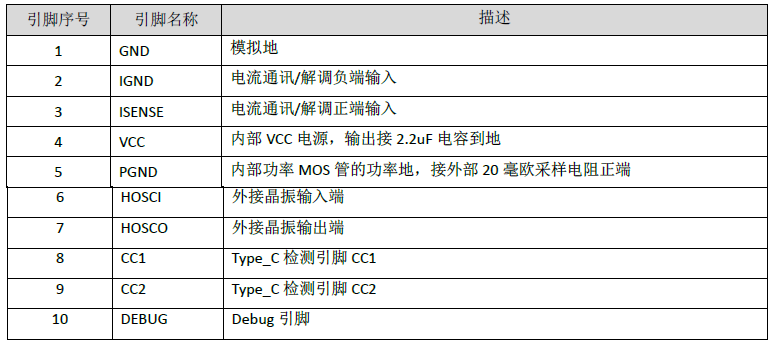

四、英集芯ip6826无线充电芯片引脚说明:
五、英集芯ip6826无线充电芯片效率曲线测试:
使用 TI bq51020 方案接收器时, 效率与系统输出功率之间的关系(Vout=5V,测试方法如下图所示)
六、英集芯ip6826无线充电芯片运用说明:
英集芯ip6826无线充电芯片根据搭配不同的发射线圈和谐振电容,实现不同功率的无线充电方案。根据客户需求定制10uH线圈搭配250nF谐振电容,13uH线圈搭配150nF谐振电容。

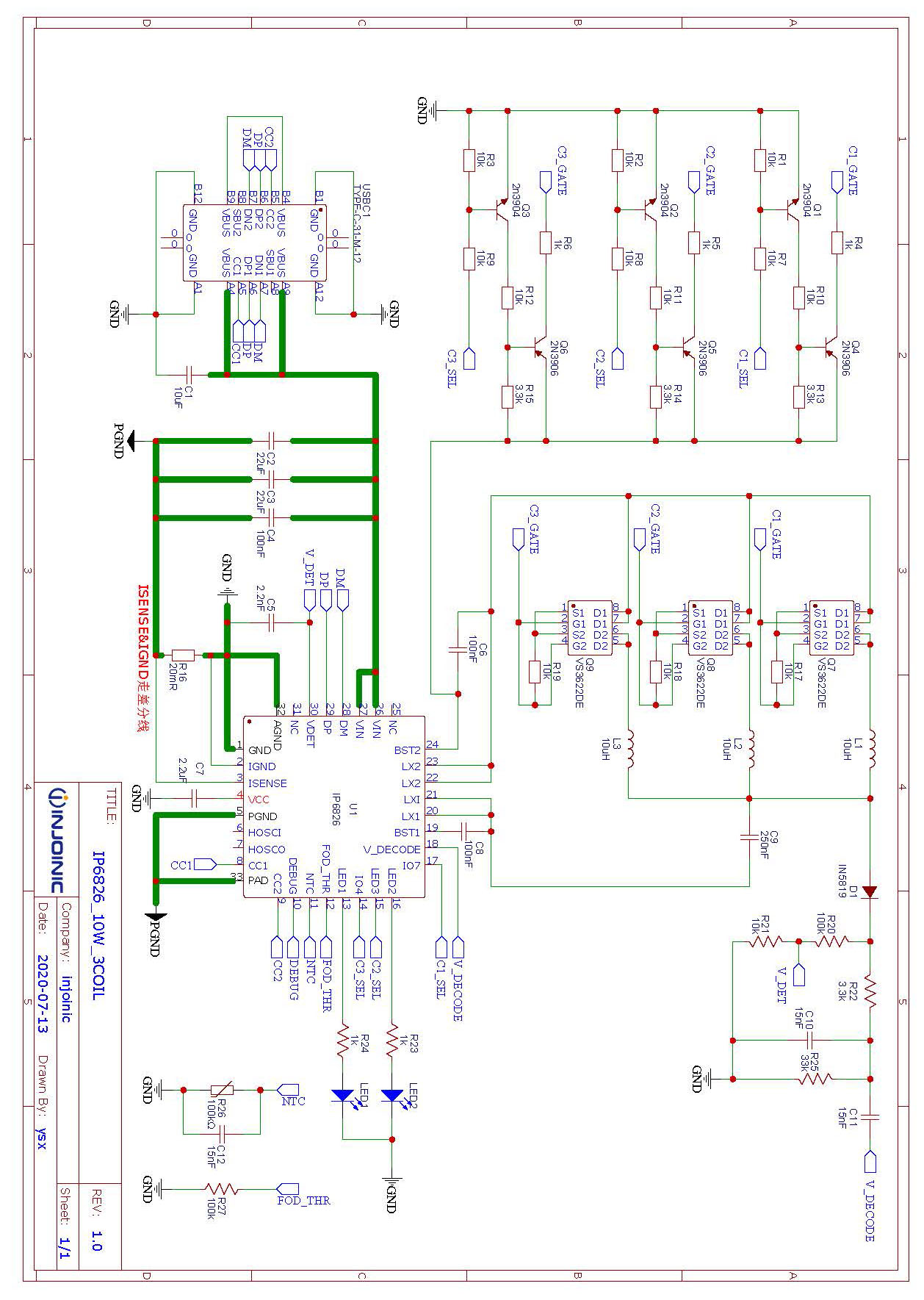

<!--[if !supportLists]-->七、<!--[endif]-->英集芯ip6826无线充电芯片三线圈应用电路原理图:

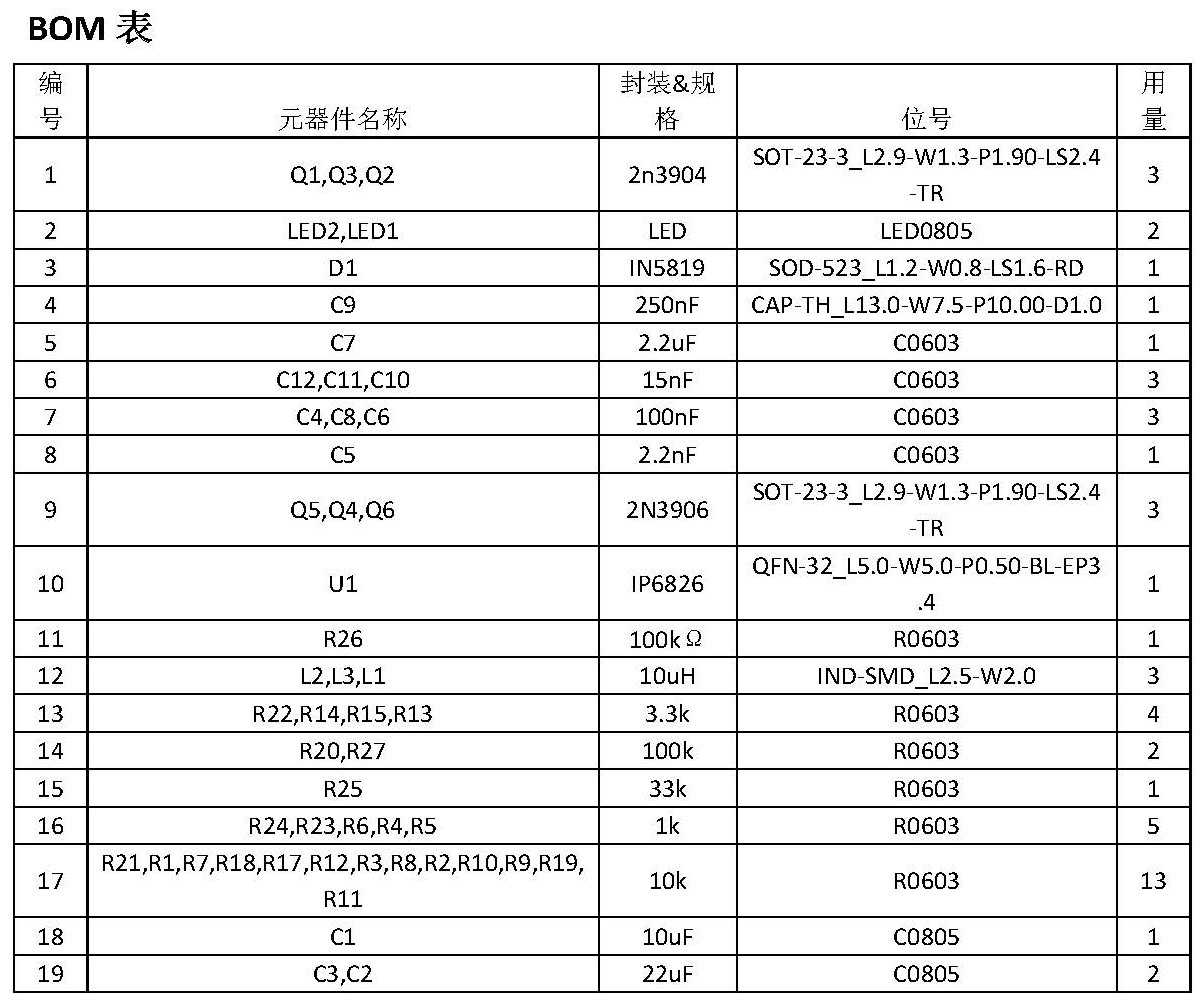

八、英集芯ip6826无线充电芯片三线圈应用之BOM表:
本文地址:http://www.icgan.com/news/20220930109.html
