苹果磁吸无线充电方案英集芯IP6826芯片15W功率
编辑:诺芯盛科技 浏览:0 次 日期:2024-04-19
自从苹果12以及苹果13手机推出搭配磁吸无线充电技术方案以来,特别是开放权限后,第三方无线充电器厂商不断推出相关的磁吸无线充电器产品,以适应苹果手机无线充电模式。芯片厂商也是顺应市场潮流,推出各自专用于磁吸方案的无线充管理控制芯片,如,国内知名芯片厂家英集芯推出新款无线充TX芯片IP6826,特别推出一个专用于苹果磁吸无线充电方案的版本,最高功率可达15W,符合WPC联盟的qi标准。

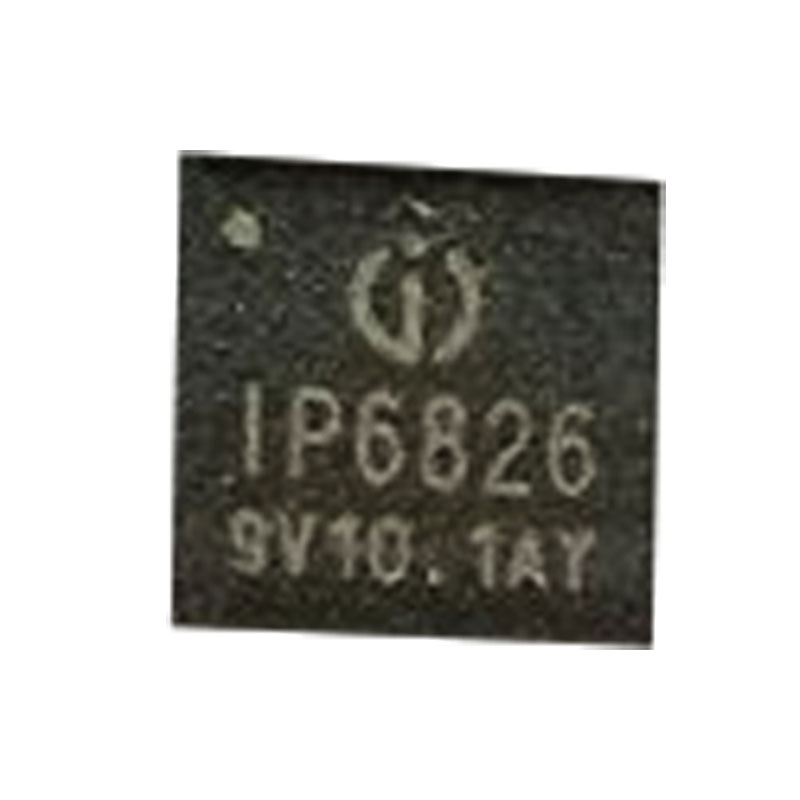

英集芯IP6826是一款无线充电TX发送端控制SOC芯片,兼容WPC Qi v1.2.4标准,支持A11,A11a,MP-A2线圈,支持5W、苹果7.5W、三星10W 、15W充电,另外配有苹果磁吸专用版本。
英集芯IP6826片内集成全桥驱动电路和全桥功率MOS, 电压&电流两路ASK通讯解调模块,IP6826集成度高,降低方案尺寸和BOM 成本。
二、英集芯IP6826芯片特性:
(一)集成内部电压 /电流双路解调
(二)支持FOD异物检测功能
(1)高灵敏静态异物检测(可通过电容调节)
(2)支持动态FOD检测
(3)外接电阻FOD参数可调(调整动态FOD)
(三)低静态功耗 和高效率
(1)静态电流10mA
(2)实测系统充电效率高达79%
(四)兼容NPO电容和CBB电容
(五)针对供电能力不足的USB电源有动态功率调整功能(DPM)
(1)支持低至5V 500mA的充电器
(六)输入过压,流保护功能
(七)支持QC2.0,QC3.0,AFC,PD3.0输入请求
(八)支持Qi协议BPP,PPDE认证
(九)支持NTC过温保护
(十)最多支持3路LED指示
