10W无线充电接收芯片IP5568是一款集成Qi无线充15W TX和10W RX 、QC2.0 QC3.0/SCP/VOOC输出快充协议、FCP/AFC/SFCP输入输出快充协议 、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/苹果 三星手机、同步升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC ，为带无线充的快充移动电源提供完整的电源解决方案。

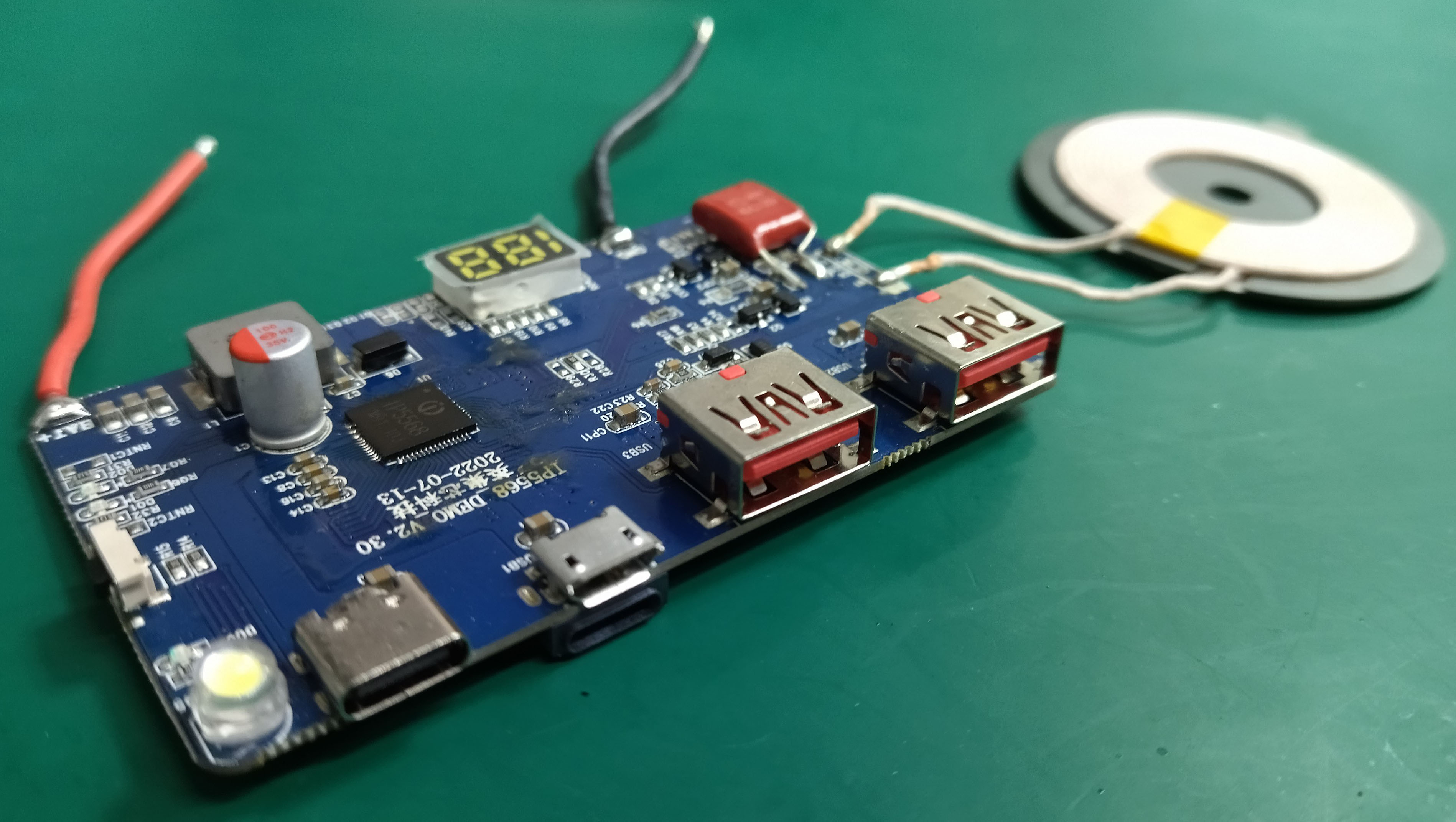

       10W无线充电接收芯片IP5568支持无线充RX功能，支持5w/10w。TX和RX共用一个线圈和一个谐振电容，通过按键（长按）切换TX、RX模式。IP5568开机后无线充默认是TX模式。

10W无线充电接收芯片IP5568无线充RX功能说明：

         （1）IP5568_RX的定制型号（IP5568_RX_LED或IP5568_RX_188），可以支持无线充RX功能，支持5w/10w。

         （2）TX和RX共用一个线圈和一个谐振电容，通过按键（长按）切换TX 、RX模式。

         （3）IP5568 _RX开机后无线充默认是TX模式。

         （4）当处于无线充RX模式时，无线充的两个LED指示灯会一起闪烁（灯显方式可定制），用于指示无线充正处于工作在RX状态。

         （5）当使用无线充RX功能时，按键功能默认为双击关机，无手电筒功能。

         （6）无线充RX输出直接接入VIN网络，提供电源给系统充电。

         （7）系统充电优先选用USB充电口，当RX工作时，插入USB B或者USB C，会自动关闭无线充RX功能，自动切换为USB B或者USB C给系统充电，同时打开无线充TX功能。

         （8）IP5568_RX的无线充接收方案 ，必须要带有电池，因为IP5568_RX默认是TX功能，在电池没电时，没法通过RX来启动系统；

10W无线充电接收芯片IP5568应用MOS说明：

IP5568无线充的开关MOS是外置的，IP5568内部只是集成了驱动电路；不同型号的MOS会影响无线充的效率，

推荐的MOS型号是RU20P7C（PMOS）和RU207C（NMOS），

如换其他型号的MOS，参数要求如下：

   （1）源漏电压VDS≥20V ，

   （2）持续电流ID≥3A ，

   （3）导通阻抗RDS(ON)≤15mΩ；

更换MOS后，可能需要根据具体的MOS型号来微调无线充的参数；
