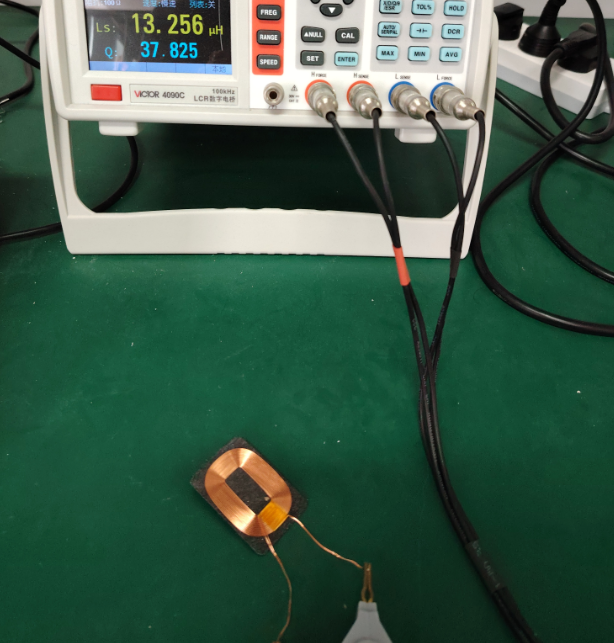

无线充接收线圈K值测量

做了这么多年无线充的硬件测试，我发现一个很反常识的现象：很多人盯着效率曲线反复调，却从没怀疑过K值测试台本身就有问题。磁耦合系数K是评估线圈设计最核心的指标之一，但它的测量结果却异常脆弱——同一个线圈，上午测和下午测能差出5%；换个测试台，又能差出3%。很多人把这些波动归咎于仪器精度，但真相往往更扎眼：线圈根本就没固定好，或者频率范围压根选错了。

今天不聊理论，就聊聊怎么把K值测准。这篇文章只聚焦两件事：线圈怎么摆、频率怎么选。这两件事看似基础，却是所有数据可靠性的地基。

先说线圈固定方式。很多人觉得，把线圈往测试台上一放，压块一盖，就算固定好了。但这恰恰是K值测量最大的坑。K值对线圈间的相对位置极其敏感，哪怕只有0.5毫米的位移，就能让耦合系数产生肉眼可见的波动。更麻烦的是，有些固定夹具本身会引入寄生金属，直接改变线圈的等效参数。

我踩过最深的坑是“悬空固定法”——用塑料支柱把接收线圈撑起来，悬在发射线圈正上方。表面看已经避开了金属干扰，但塑料支柱的机械稳定性往往不达标，测试过程中只要有人从桌边走过，线圈就会产生微小的抖动，而矢量网络分析仪（VNA）对这种亚毫米级的位移极其敏感。后来我换成了精密滑台加定制尼龙压块的结构，才真正稳住数据。

实操中，线圈固定有三个层级。第一级是夹具材质，优先选择尼龙、POM（聚甲醛）、电木这类非金属非磁性材料，绝对避免任何铝合金或钢材直接接触线圈边缘。第二级是夹持方式，只能从线圈的PCB板边或绕组外侧施力，绝不能让压块覆盖在铜箔或绕线区域上方，否则会改变局部介电常数。第三级是定位精度，需要用定位销或V型槽保证线圈中心轴线重合，并且在每次测试前用塞尺检查间隙是否一致。

还有一条很容易被忽略：同轴度校准。发射线圈和接收线圈的中心轴如果不重合，哪怕夹角只偏了1度，K值也会明显下滑。手动摆放很难保证每次摆放角度一致，更有效的做法是在夹具底座上刻线、加十字激光对准器，或者在每次测试前用游标卡尺确认三个定位点的间距一致。这些细节看着繁琐，但只有它们做到了，数据才谈得上可重复。

线圈固定解决的是“位置稳定性”，而频率范围选择解决的是“测试一致性”。K值本质上是耦合线圈的互感M除以两个线圈自感L1、L2乘积的平方根，而这三个参数都随频率变化。尤其在高频段，线圈寄生电容、PCB走线电感、甚至邻近导体的涡流效应都会让L值产生偏移。

很多工程师沿用工厂默认的100kHz或1MHz测试频率。但问题是，如果最终产品工作在150kHz的Qi协议下，你拿1MHz测出的L值来算K，算出来的结果和实际工作状态的耦合特性根本不匹配。这里有一个基本原则：K值测试频率应该尽量贴近线圈的实际工作频率。对目前主流的15W~50W无线充系统来说，接收线圈的自谐振频率通常在几MHz到几十MHz之间，而工作频率往往落在100kHz~500kHz区间。在这个区间内，自感L随频率的变化相对平缓，K值也能保持较好的稳定性。

但这里有个陷阱：低于某一频率时，铜损和磁材损耗会压低线圈的等效Q值，同时VNA的低频段校准精度也会下降，导致S参数读数噪声变大。实际操作中，如果线圈只用于Qi标准下的中功率充电，测试频率选择200kHz即可；如果是私有协议或更高开关频率的架构，建议在1MHz~2MHz之间做一次验证测试，确认K值随频率的斜率不应过于陡峭。如果发现斜率异常偏大，往往说明线圈寄生参数快失控了，这时优先排查线圈绕线是否均匀、磁屏蔽层是否完整、PCB铺铜是否距离绕组过近。

从S参数提取K值的公式并不复杂，但对于实操者而言，真正影响成败的往往是如何把VNA的校准状态维持住。环境干扰抑制这件事必须提一嘴，因为它的影响比很多人以为的大得多。金属桌面、附近电脑电源适配器、甚至没盖好的屏蔽盒，都有可能改变线圈周边的涡流路径。测试时，线圈连同夹具应该放置在无金属杂物的桌面上，最好底下垫一层至少5毫米厚的铁氧体隔磁片或泡沫垫。同时，VNA在测试前必须做完整的SOLT校准，校准平面要尽可能贴近线圈的SMA连接器端口。

另一个容易忽视的干扰源是实验室里最常见的同轴线缆。线缆弯曲半径的变化会带来相位漂移，进而造成S参数读数的微小偏移。建议测试时用胶带把线缆固定在桌面上，避免人体靠近或触碰线缆。

回到数据本身，怎么判断一次K值测试结果可不可靠？很简单：重复性验证。同一个线圈，不做任何移动，连续测量五次，观察K值的极差。如果极差超过0.5%，说明夹具或线缆系统存在不稳定的接触点或位置漂移，需要排查。如果极差在0.2%以内，数据基本可信。接着做拆装重复性——把线圈拆下来重新装回夹具，再测一组，如果两次装夹的K值极差在1.5%以内，说明夹具的定位能力尚可，超出这个范围，就该质疑夹具设计是否真的限制住了所有自由度。

我见过太多研发团队拿着单次测试的K值数据推进项目，结果到了系统联调环节发现耦合特性对不上，不得不回头重新做夹具、重新测K值，浪费的时间远超当初节省的那几分钟。K值测量这件事，慢就是快。把线圈固定方式想清楚，把频率范围定合理，把环境干扰和重复性验证纳入常态化的测试流程，后续的线圈优化和系统调试才能站在一个扎实的数据地基上。

说到底，K值不只是公式里的一个数字，它是整个无线充电系统耦合性能的“第一性指标”。基础不牢，后面所有的精细调校都是空中楼阁。希望这篇实操梳理能给你们提供一些参考，也欢迎在评论区聊聊你们实验室的K值测试台是怎么搭的——说不定你的经验正好能解决别人的难题。
