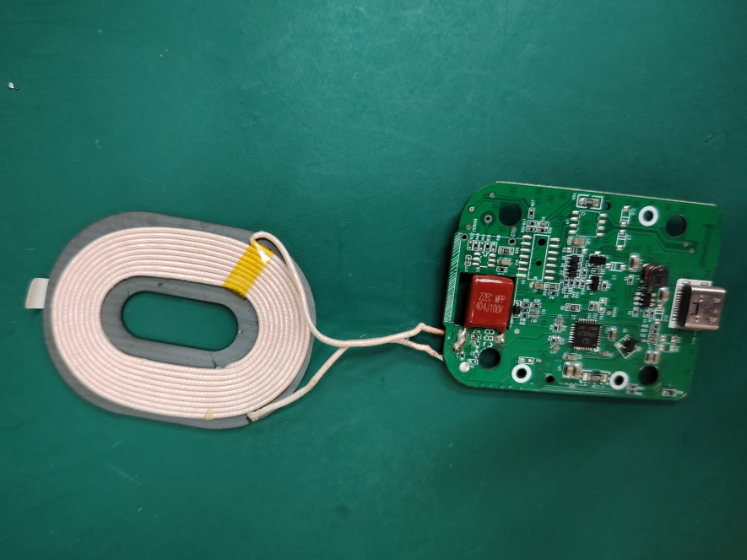

IP6826 15W电路图
你有没有遇到过这种场景：同样标着“15W无线快充”，有的手机放上去一会儿就发烫、充电断断续续；有的却能稳稳贴合、速度也更接近有线快充。差别到底在哪里？
如果把无线充电当成“线没了的充电”，你会在产品落地时踩很多坑；但如果你把它当成一套“高频电能转换 + 通讯控制 + 热管理 + 保护策略”的系统工程，你就会明白：一张IP6826 15W电路图里，真正决定体验的，从来不是“能不能点亮”，而是“能不能长期稳定地跑在正确的点上”。
下面我用三个视角，把 IP6826 15W 无线充电方案的原理与电路设计关键点拆开讲清楚：
你可以把它当作——选型指南、硬件设计清单、以及后期调试测试的路线图。
一：从“原理链路”看懂这张电路图到底在干什么
无线充电的核心，不是“无线”，而是“磁耦合能量传输”。
你可以把它理解成两段能量转换链路：
1）发射端把输入电源（通常5V/9V）变成高频交流电
2）高频交流电通过线圈产生交变磁场
3）接收端线圈感应出交流电，再整流、降压、稳压给电池系统
IP6826 这类方案在发射端常见的任务是：
把“适配器进来的直流电”转换成“可控的高频驱动”，并根据接收端反馈，实时调功率、限温、做保护。
电路图里通常能看到几块关键功能区（哪怕你不背器件号，也要背逻辑）：
输入与协议/供电路径：USB/Type‑C 或 DC 口进来后，先过保护与滤波
功率驱动级：高频开关器件（MOSFET）+ 谐振网络 + 发射线圈
检测与反馈：电流/电压检测、线圈电压采样、异物检测（FOD）相关的采样网络
控制与通讯：与接收端的功率协商、状态管理（握手、调功、停充）
保护与温控：NTC、过流/过压/过温、线圈异常等处理
很多人第一次看电路图会盯着“线圈怎么接”“MOS怎么选”，但更应该先问自己三个问题：
这套系统的“可控变量”是什么？（频率、占空比、驱动幅度、工作点）
“反馈信号”从哪里来？（采样点、滤波、ADC输入范围是否合理）
“保护策略”如何落到硬件？（限流的物理路径、温度采样位置、FOD阈值可否调）
因为15W不难做到，难的是：
在不同机型、不同摆放、不同温度下，都能稳定维持接近15W的有效输出，而不是“标称15W，实际到处掉功率”。
二：从“电路设计要点”拆解：哪些地方最容易翻车
真正做过无线充电的人都知道：电路图画完不代表方案结束，反而是麻烦的开始。下面这些点，是15W方案里最常见、也最致命的“看似小事”。
1）谐振网络不是“差不多就行”，它决定效率与温升
发射端线圈与谐振电容（以及寄生参数）共同形成谐振回路。你需要关注：
目标工作频段与回路参数是否匹配
电容的材质、温漂、ESR（等效串联电阻）
线圈电阻与Q值，直接影响效率和发热
有些板子“能充”，但一到高功率就发热严重、效率低、还容易触发保护，根源往往就是：谐振点不稳、损耗太大。
2）采样与滤波做不好，控制算法就像“蒙眼开车”
电流/电压采样、线圈电压采样、温度采样，这些信号通常带着高频噪声。你需要考虑：
采样点位置：离噪声源太近会引入大量干扰
RC滤波参数：太大响应慢，太小噪声过多
地线分区：功率地与信号地如何回流、是否形成地弹噪声
控制芯片再聪明，输入给它的是乱的，它就只能乱调，表现就是：功率抖动、间歇降功率、甚至误判异物。
3）FOD（异物检测）不是“有就行”，它是量产一致性的分水岭
15W场景里，一个硬币、一个钥匙环、甚至磁吸壳的金属结构，都可能带来额外损耗和发热。
异物检测通常依赖于“输入功率与输出功率的差”、以及线圈电压电流特征等方式。你要特别注意：
阈值设置：太松不安全，太紧用户体验差（老是停充）
结构差异：不同线圈、屏蔽片、外壳材料会改变损耗模型
工差与温漂：量产后元件偏差会让同一阈值表现不一致
如果你希望产品“不挑手机、不挑姿势”，FOD与功率调节策略就不能只靠默认值。
4）布局布线：功率环路面积越大，问题越多
高频大电流回路里，走线等于天线。常见经验是：
MOSFET、谐振电容、线圈回路尽量紧凑，缩小环路面积
大电流路径加宽、过孔足够、铜皮回流明确
信号采样远离开关节点（SW节点），必要时加隔离/屏蔽
线圈到板子的连接尽量短且阻抗可控，连接器选型要考虑电流与接触电阻
这类问题在实验室可能“还能用”，但在复杂环境、不同适配器、不同手机上就会被放大。
三：从“元器件选型 + 散热 + 测试”看：如何让15W真的稳定可交付
最后一个视角更接近落地：把它当成要卖出去的产品，而不是工程样机。
1）元器件选型策略：别只看参数表峰值，要看损耗模型
15W无线充电的热，主要来自三部分：
开关器件（MOSFET）导通损耗 + 开关损耗
谐振电容/线圈的损耗（ESR、铜损、磁损）
结构与环境导致的额外损耗（屏蔽片、金属装饰件、手机壳）
选型时建议你把关注点放在：
MOSFET：Rds(on)、Qg、耐压裕量、封装散热能力
谐振电容：耐压、温漂、ESR、容值一致性与寿命
线圈：电感量、直流电阻、Q值、绕线工艺与一致性
NTC：贴近发热源的位置与热耦合方式（不是“放上就有用”）
保护器件：输入TVS、保险丝/自恢复、反接与浪涌的策略
把“效率—温升—保护触发概率—用户体验”连成一条链，你会发现选型不是单点最优，而是系统平衡。
2）散热方案考量：无线充电的热，更多是“系统热”而不是“某一个器件热”
很多人上来就问：要不要加散热片？要不要加硅胶垫？
但更关键的是：热从哪里来、往哪里走、用户摸到哪里。
建议按三层来做：
器件级：MOSFET/电容选型 + 铜皮散热 + 热过孔阵列
结构级：屏蔽片、支架、外壳材料的导热路径设计
系统级：功率降额策略（温度到阈值后平滑降功率，避免“跳变式体验”）
尤其在15W场景下，最好的体验往往不是“永远满功率”，而是“热可控、功率不抽风”。
3）能效测试方法：把“感觉很快”变成“数据可复现”
如果你只用手机状态栏看充电速度，你永远不知道问题出在哪里。更可交付的测试方式建议包含：
输入侧：记录适配器电压电流，计算输入功率曲线
输出侧（接收端侧若可测）：等效输出功率或电池端功率
温升：关键点位（线圈附近、MOS、屏蔽片、外壳表面）多点温度曲线
位置敏感性：中心偏移、角度偏移、不同厚度壳体下的功率保持能力
FOD验证：典型异物（硬币、钥匙、金属环）在不同位置的触发一致性
兼容性：不同手机/不同协议档位下的握手成功率与稳定性
你要的不是“某一次跑通”，而是“换一批物料、换一个壳、换一个适配器仍然稳定”。
4）应用场景：15W方案不是只有“桌面充电器”
把应用场景想清楚，设计会少走很多弯路：
车载：温度高、振动、摆放不稳定，对异物检测与稳功率更苛刻
桌面支架：用户会边充边用，热与功率波动更明显
嵌入式家具/工装：结构厚、材料复杂，耦合系数下降，需要更强的功率控制与热管理
磁吸类结构：对线圈对准友好，但对金属结构与热分布要求更高
场景不同，你的“稳定”定义也不同：
桌面追求静音与温控，车载追求抗抖与不断充，嵌入式追求穿透与一致性。
把 IP6826 15W 电路图看懂，真正的收获不是“能画出一样的图”，而是你开始用系统工程的眼光去拆问题：原理链路、控制反馈、功率损耗、热路径、以及可复现的测试方法。
