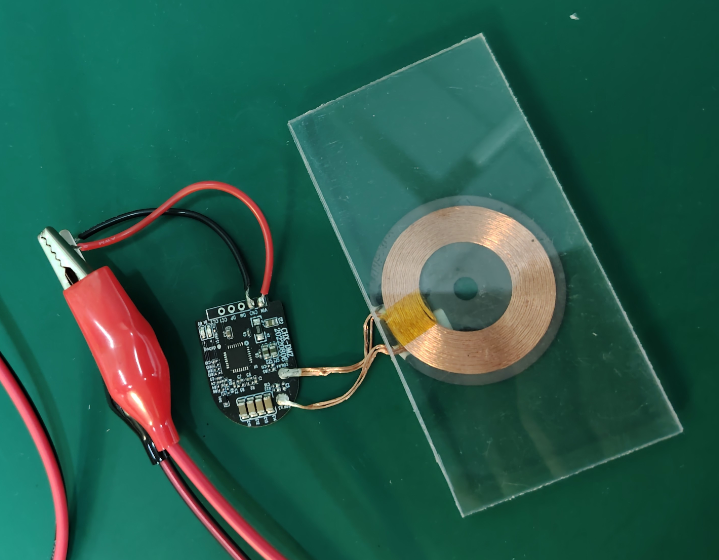

Ip6826无线充电实际电路
你把一块无线充电发射板翻到背面，往往会看到两种“矛盾的气质”：一边是密密麻麻的电源器件，像在做一台小型开关电源；另一边是线圈、谐振电容、粗铜走线，像在“玩射频”。
很多人拆无线充电，第一眼盯着线圈，第二眼看主控芯片，第三眼就开始疑惑：电到底是怎么被“喂”到线圈里的？为什么有的板子一插电就热，有的却很稳？为什么同样是5V输入，有的能上15W，有的只能勉强亮灯？
这篇就只干一件事：把 IP6826 这类发射端“从输入到线圈”的实际电路结构，按电流路径拆到你能画出框图、能判断故障点、能看懂每个器件为什么在那儿。
先把发射端分成四段：别急着看芯片脚位
发射端电路的核心不是“某个芯片很强”，而是四段链路配合得顺不顺：
1）输入与前端保护：你给它什么电，它能不能活、会不会炸
2）功率变换与供电轨：给功率级、控制逻辑分别准备合适的电压
3）功率驱动与全桥/半桥：把直流变成高频交流，真正“推”线圈
4）线圈谐振与检测反馈：决定效率、温升，也决定能不能“听懂”接收端
你只要顺着电流方向把这四段看清楚，板子上再多器件也不会乱。
输入那一段：看似简单，其实决定“死得快不快”
多数 IP6826 发射板子会从 Type‑C / Micro‑USB / 焊盘输入拿到 5V（也可能带 9V、12V 的适配器输入，取决于方案）。这一段常见器件组合有三类，你一看就能知道这板子“想做多大功率”。
1）保险丝/自恢复保险 + TVS：防短路、防浪涌
有的用一颗贴片保险丝（FUSE），有的用 PPTC 自恢复。
TVS 一般就贴在输入口附近，目的是插拔/静电/线缆冲击时把尖峰钳住。
这俩东西不“提高性能”，但能显著提高售后存活率。
2）反接/防倒灌：避免线圈那头“反喂”回来
发射端在某些异常工况下可能出现能量回灌（比如外部供电掉电瞬间、或功率级储能回吐）。
因此你会看到：
串联肖特基（简单但压降大、效率差）
或用 MOS 管做理想二极管（压降低、发热小，成本更高）
判断方法很直观：输入口旁边若有一颗大一点的 MOS，且源漏走线很粗，多半就是做防反接/防倒灌。
3）输入滤波：别小看那几颗电容
发射端功率级是高频开关，输入纹波会被放大成“吵闹的电源环境”。
你会看到：
一两颗大电解/固态（抗低频纹波、扛负载跃变）
若干 10uF/1uF/0.1uF 的陶瓷（压高频尖峰）
可能再加一个磁珠/小电感做 EMI 抑制
如果你遇到“插上就重启、功率一上来就掉”的板子，先别怪主控，很多时候是输入滤波和走线电感把供电搞得不稳。
供电轨：为什么一块发射板要“至少两路电”
IP6826 这类发射控制芯片一般既要“脑子清醒”（逻辑供电稳定），也要“手臂有力”（驱动功率管）。因此发射端常见至少两路电源轨：
逻辑电源：给芯片内核、检测电路、通信解调用（稳定、低噪）
驱动/功率相关电源：给栅极驱动、功率级提供条件（电流能力强、瞬态响应快）
你在板子上常见两种实现方式：
方案A：输入直接给功率级，逻辑用 LDO/小 DCDC 降压
好处：结构简单、效率好。
风险：输入纹波和功率级噪声容易串到逻辑，导致误判、掉线、异物检测漂移。
方案B：逻辑与功率分区供电，甚至有独立 DCDC
好处：鲁棒性强，抗干扰能力好。
代价：成本更高、布局更讲究。
一个经验判断：
板子上如果在 IP6826 附近有一颗独立小型降压芯片或 LDO，并且旁边电容阵列密集，通常说明方案更重视“脑子那路电”。
功率级：真正把能量“打”进线圈的地方
这部分是发射端最关键、也最容易发热的地方。你会看到 MOS 管（可能两颗、四颗）、栅极电阻、驱动回路、采样电阻，以及到线圈的粗铜走线。
1）半桥还是全桥：看 MOS 数量和线圈连接方式
两颗 MOS：常见半桥结构
四颗 MOS：常见全桥结构
全桥的优势通常是同输入电压下线圈电压摆幅更大、功率余量更充足；半桥更省料，但对功率上限更敏感。
你拆板时最怕“看起来像四颗 MOS，其实只有两颗在干活”。判断方式是看走线：真正的功率管，漏极到谐振网络的走线一定粗，回路面积尽量小；装饰性/复用性的小 MOS 走线细而长。
2）栅极驱动细节：决定开关损耗与温升
很多发射端发热，不是线圈热，是 MOS 开关损耗大。开关损耗大往往来自：
栅极驱动不够强（上升沿慢）
栅极电阻过大或布局不当（振铃严重）
回路寄生电感大（尖峰高、EMI 大）
你可以留意 MOS 栅极旁边那颗小电阻：它不是“随便放的”。它在抑制振铃与损耗之间做平衡。
板子如果为了省事把驱动走线拉得很长，栅极波形再漂亮也只是“仿真里的漂亮”。
3）电流采样：你以为是为了功率，其实是为了安全与控制
发射端需要知道线圈电流、输入电流或功率状态，以便：
调功率
做异物检测（FOD）
做过流保护
常见做法是用低阻值采样电阻（Rshunt）放在输入回路或桥臂回路，并把信号送到控制芯片或运放。
你看到一颗很扁、标着“R010 / R020”之类的电阻，旁边又有走线回到芯片，那通常就是采样点。
谐振网络：线圈并不是“直接接上就行”
很多人以为无线充电就是“线圈通交流电”。但发射端的线圈几乎总是和电容一起工作，构成谐振网络。谐振的意义是把能量在电感与电容之间来回交换，提高传输效率、降低无效损耗，并让系统在可控的频段内工作。
1）谐振电容：为什么会有一排并联电容
你会看到靠近线圈端一排电容并联（多颗小电容并起来）。原因通常是：
并联提高总电容量，同时分摊纹波电流
降低 ESR/ESL，让高频损耗更小
便于调值（换一颗就能微调频点）
如果你遇到“同样线圈，换个电容就能明显降温”的情况，别惊讶，这就是谐振点偏离、无功电流变大的典型结果。
2）线圈连接与走线：粗不粗不是审美，是损耗
发射端到线圈的两根走线，应该尽量：
对称
短
粗
回路面积小
走线绕来绕去，等于在给自己加寄生电感；寄生电感上来的结果就是尖峰更大、MOS 更热、EMI 更难过。
3）检测与通信：发射端不是“盲打”，它要听回应
无线充电并不是发射端一味输出，接收端会通过调制方式让发射端“听见”它的需求。
所以你会在发射端看到一些：
分压/滤波网络
检波/解调相关器件
可能的运放/比较器
这些器件通常靠近控制芯片，走线更细但更讲究干净与远离功率回路。
如果你把解调线从 MOS 漏极旁边穿过去，再贵的芯片也会“耳聋”。
过压过流与异常保护：不是附加项，是发射端的底线
发射端面对的异常比你想象的多：金属异物、偏移、接收端拿掉瞬间、适配器抖动、温升过高……任何一个都可能把功率级送走。
常见保护链路包括：
输入过压保护：适配器异常或插拔尖峰
过流保护：线圈电流或输入电流超过阈值
过温保护：板上 NTC 或芯片温度监测
异物检测相关策略：通过效率/损耗变化判断金属发热风险
你拆板如果发现有 NTC 贴近 MOS 或线圈区域，说明设计者在意“真实温升”；如果 NTC 离热点很远，那更多像是“满足规格书”的存在。
把结构串起来：一条清晰的“能量路径图”
把前面所有块拼起来，发射端最核心的能量路径其实就一句话：
输入 5V/9V → 前端保护与滤波 →（逻辑稳压给控制）→ 功率 MOS 在控制下高频开关 → 通过谐振电容与线圈形成谐振电流 → 磁场耦合到接收端 → 同时通过采样与解调回路实时调整输出与保护阈值
你真正要盯的不是“IP6826 有多牛”，而是：
功率回路有没有做小
供电轨有没有干净
采样和解调有没有远离噪声
谐振电容选型和布局有没有把纹波电流当回事
最后给你一个拆板时最有效的顺手检查清单
下次你拿到一块 IP6826 发射板，不用先找资料，先按这个顺序看：
1）输入口旁边：有没有保险/TVS/防反接 MOS
2）芯片附近：有没有独立稳压与密集去耦
3）MOS 区域：栅极电阻位置对不对、驱动回路短不短
4）谐振电容：是不是多颗并联、离线圈接口近不近
5）采样电阻：有没有 Kelvin 走线、采样线有没有绕进功率区
6）线圈走线：是否对称、是否回路面积过大
你会发现，大部分“发热、掉功率、识别不稳、异物误判”，最终都能在这六条里找到根。
