s1002无线充IC引脚功能详解

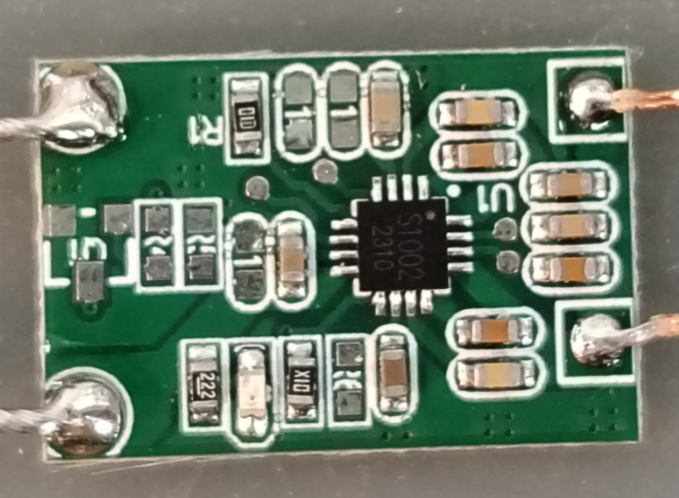

当你拆开一个精致的无线充电器，是否想过，那个不起眼的黑色小方块——S1002芯片，其四周密布的“小银腿”（引脚），是如何协同工作，精准地将电能转化为磁能，最终点亮你的手机？在工程师眼中，每一根引脚都不是孤立的焊点，而是一个完整产品设计版图中的关键“穴位”。今天，我们从产品设计的顶层视角，重新审视S1002的引脚功能，你会发现，优秀的产品，从管脚定义就已开始。

电源输入的“咽喉要道”：VIN与GND的双重保险

任何电路的心脏都是电源，S1002也不例外。它的VIN（电源输入）与GND（地）引脚，是能量进入的“咽喉”。设计时，我们首要关注的不是通不通电，而是有多“稳”。

• 宽电压输入的智慧：S1002的VIN引脚通常支持一个较宽的直流电压输入范围，例如5V至12V。这不是简单的兼容，而是为产品适应不同电源适配器（如5V/2A的普通适配器，或9V/2A的快充头）留出的设计冗余。这意味着，在设计电源输入电路时，前级的DC-DC转换或LDO（低压差线性稳压器）模块需要有足够的余量，确保在输入电压波动时，进入S1002的能量依然是纯净、稳定的。一个不稳定的VIN，会直接导致后续全桥逆变效率低下，甚至发热异常。

• “接地”的艺术：GND引脚看似简单，连接大地而已。但在高速开关电路中，地线是信号回流与噪声泄放的关键路径。产品设计时，必须保证GND网络的低阻抗与完整性。通常建议在芯片底部或VIN、GND引脚附近，就近放置一颗高质量、低ESR（等效串联电阻）的陶瓷电容（如10µF），它能瞬间吸收电源线上的毛刺噪声，为芯片内部脆弱的逻辑控制电路提供一个“安静”的“工作地基”。忽略这一点，轻则导致通信误码，重则引起芯片误动作。

能量转换的“核心枢纽”：全桥驱动引脚（LX1, LX2）与谐振网络

如果说电源引脚是入口，那么连接外部功率电感和谐振电容的LX1、LX2引脚，就是无线充电的“发动机缸体”。这里发生的，是将直流电逆变成高频交流电的关键过程。

• 效率的胜负手：LX引脚直接驱动外部的功率MOSFET，组成H桥。它们的开关速度、驱动能力直接决定了能量转换效率。S1002内部集成了优化的驱动器，但外部MOSFET的选择、布局和散热设计，依然是产品效率的生死线。选用导通电阻（Rds(on)）更低的MOSFET，能显著减少开关损耗；将功率回路（从VIN经MOSFET、电感再到GND）的PCB走线尽可能短而宽，能降低寄生电阻和电感，这些细节都能在最终产品的充电效率对比测试中体现出来——可能相差百分之几，但这百分之几就决定了产品在满载时的温控表现和用户握持的体感温度。

• 谐振点的精妙校准：与LX引脚紧密相关的外部LC谐振网络（电感L与电容C），其谐振频率必须与S1002内部的工作频率精确匹配。这就像给发动机调校点火正时。产品在批量生产前，必须对谐振电容的容值进行微调，以补偿电感的批次误差和PCB寄生参数。匹配良好的谐振点，能实现最高的能量传输效率，同时将电磁辐射（EMI）控制在标准范围内。设计时，为谐振电容预留1-2个可替换的焊盘位置，是保证量产一致性的实用技巧。

通信与控制的“神经末梢”：FOD、通信与状态引脚

无线充电不是单向的能量灌输，而是一次双向的“握手”对话。S1002通过一系列专用引脚，实现了与接收端（手机）的通信和自身状态的精确管控。

• 异物检测（FOD）——安全底线：这是产品设计中绝不能妥协的安全环节。FOD功能通常依赖于一个专用的检测引脚，通过持续监测输入功率与接收端反馈功率的差值，来判断充电表面是否有钥匙、硬币等金属异物。一旦检测到异常，立即停止充电。设计时，需要根据线圈大小、发射功率，在芯片允许的范围内精确设置FOD的阈值。阈值设得太灵敏，容易误报，影响用户体验；设得太宽松，则存在安全隐患。这需要大量的实物测试来找到最佳平衡点。

• 状态指示与调试接口：诸如LED驱动引脚（LED）、芯片使能引脚（EN）等，是产品与用户交互、与工程师对话的窗口。一个设计考究的产品，会利用LED引脚实现呼吸灯、快慢充不同颜色指示等友好交互。而EN引脚则可能用于实现低功耗待机，当没有负载时彻底关闭主电路，将待机功耗降至极低水平。对于研发阶段，保留诸如UART或I2C等通信接口的测试点，能为后期的故障排查和软件升级留下宝贵后路。

散热设计：隐藏在引脚布局下的“隐形战场”

高温是电子产品的天敌。S1002的引脚布局，特别是功率引脚（VIN, LX）的位置，天然决定了热量的主要流出路径。优秀的产品设计，会主动顺应这一规律。

• 热通路规划：芯片内部产生的热量，主要通过引脚和芯片底部散热焊盘（如果存在）传导到PCB上。在设计PCB时，应在VIN、LX、GND等大电流引脚对应的PCB铜箔区域，尽可能多地布置过孔，将热量传导至PCB背面或内层的接地层，再利用金属外壳或专门的散热片进行散热。忽略热通路设计，仅靠芯片自身散热，会导致芯片结温在长时间满载工作时急剧升高，触发过热保护而降低功率，影响充电速度，甚至缩短芯片寿命。

• 故障排查的起点：当一款无线充电产品出现充电慢、发热严重或无法充电的故障时，有经验工程师的第一个动作，往往是用万用表和热像仪检测关键引脚的电压与温度。VIN电压是否达标且稳定？LX引脚波形是否干净、频率是否正确？FOD引脚电压是否在正常范围？这些引脚上的信号，如同产品的“脉搏”和“体温”，是定位问题根源最直接的线索。例如，若充电效率异常低下，很可能需要检查LX引脚驱动的MOSFET是否损坏，或者谐振网络的电容是否变质。

结语

所以，S1002的引脚功能详解，远不止于一张数据手册的引脚定义表。它是一个完整的系统设计蓝图。从电源输入的稳健性，到能量转换的高效性，再到通信控制的智能性与安全底线，最终归于散热管理的可靠性——每一根引脚，都承载着产品功能、性能与品质的一个维度。当你理解了这些引脚背后的设计逻辑，再回头审视手中的无线充电产品，或许就能明白，那看似简单的充电过程之下，凝结了多少精密的考量与取舍。而这，正是一个优秀硬件产品的魅力所在。
