ip6801最简单的三个步骤

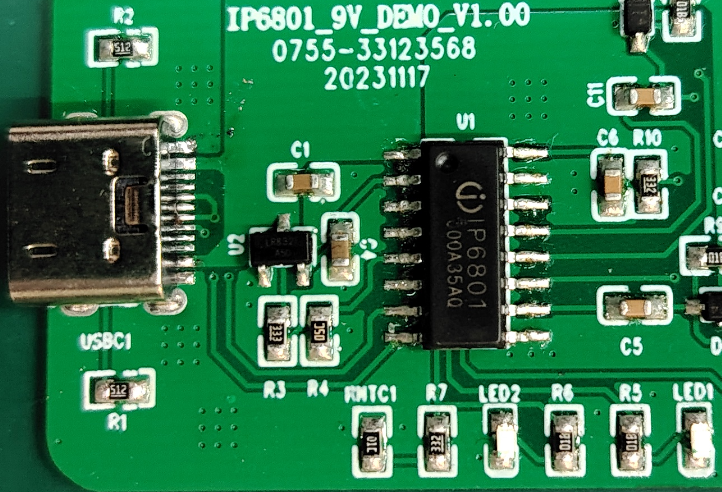

IP6801是一款由英集芯推出的高集成度无线充电发射控制芯片，专为蓝牙音箱、小夜灯、智能手表、手机、平板等便携设备设计，支持最高15W的无线充电功率输出。它符合WPC Qi标准，集成了H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要资源，采用SOP16封装，PIN脚布局针对无线充电应用进行了优化，便于PCB设计。其内部还集成了8位MCU和OTP ROM，提供了强大的计算和控制能力，同时具备极低的功耗，工作待机功耗小于10mA，睡眠模式下功耗仅为5μA。

第一步：硬件准备——搭建基础框架

在开始使用IP6801之前，首先需要做好硬件准备工作。这包括选择合适的电源、线圈、电容等元件，并设计好PCB板。IP6801支持12V直供电工作，解决了传统单片机发射方案无法直接供电的问题。此外，它还支持CBB/NPO/X7R谐振电容，确保了系统的稳定性和高效性。

1. 电源选择： IP6801支持5V 500mA适配器与PC USB接口供电，但为了达到最佳性能，建议使用12V电源。

2. 线圈选择： 根据实际应用需求，选择合适的无线充电线圈。IP6801支持多种类型的线圈，但需要确保线圈的参数与芯片匹配。

3. PCB设计： IP6801采用SOP16封装，PIN脚功能排布针对无线充电应用进行了优化，非常便于方案PCB绘制。在设计PCB时，需要注意线圈的位置和布局，以确保无线充电效果最佳。

第二步：软件配置——自定义功能与参数

硬件准备完成后，接下来需要进行软件配置。IP6801支持在PC端上位机自定义指示灯、协议功能、异常保护等参数。通过配置这些参数，可以实现更个性化的无线充电体验。

1. 指示灯自定义： IP6801支持自定义指示灯，用户可以根据需要设置不同颜色的灯光来指示不同的充电状态。

2. 协议功能配置： IP6801支持BPP、PPDE、EPP协议，用户可以根据实际需求选择合适的协议。

3. 异常保护设置： IP6801内置了完善的保护机制，包括空载和带载异物检测、NTC温度检测、输入过压/欠压/过流保护等。用户可以根据需要配置这些保护功能，确保系统的安全性和稳定性。

第三步：调试与优化——确保系统稳定运行

硬件和软件配置完成后，最后一步是进行系统调试与优化。这一步骤至关重要，它直接影响到无线充电系统的性能和用户体验。

1. 调试工具： 使用专业的调试工具，如示波器、万用表等，对系统进行测试和调试。

2. 参数优化： 根据测试结果，对系统的参数进行优化，如调整充电功率、频率等，以达到最佳的充电效果。

3. 异常处理： 在调试过程中，可能会遇到各种异常情况，如充电效率低、发热严重等。针对这些问题，需要仔细分析原因，并采取相应的措施进行解决。

总结：IP6801的三大步骤助力高效无线充电

通过以上三个步骤，我们可以轻松地使用IP6801实现高效的无线充电功能。从硬件准备到软件配置，再到调试与优化，每一步都至关重要。IP6801以其高集成度、强大的计算能力和丰富的功能特性，为无线充电应用提供了完美的解决方案。无论是用于蓝牙音箱、小夜灯还是智能手表等设备，IP6801都能带来便捷、高效的无线充电体验。
