ip6831能与ip2333配合使用吗？
在无线充电技术快速普及的今天，工程师们常常需要将不同类型的芯片组合使用以实现更复杂的功能。关于IP6831无线充电接收芯片与IP2333芯片的配合可能性，我们可以从技术特性和应用场景两个维度进行深度探讨。
技术特性匹配度分析
作为符合WPC Qi标准的高集成度无线充电接收芯片，IP6831的核心能力在于将磁场能量转化为稳定的直流输出。其动态整流电压控制技术能够实时响应输入波动，如同交通信号灯精准调节车流般维持系统稳定性。特别值得关注的是，该芯片可通过外围电阻灵活调整输出电压，这相当于为工程师预留了"电压调节旋钮"，为后续电路匹配提供了操作空间。
而IP2333作为一款电源管理芯片（假设为同系列产品），其典型功能可能包含锂电池充电管理、系统供电切换等模块。若其输入电压范围与IP6831的输出参数重合，两者就具备了物理层面的配合基础。考虑到IP6831在5W功率等级下仍能保持低温升特性，这种热控制优势可有效避免多芯片堆叠引发的热失控风险。
系统架构的协同效应

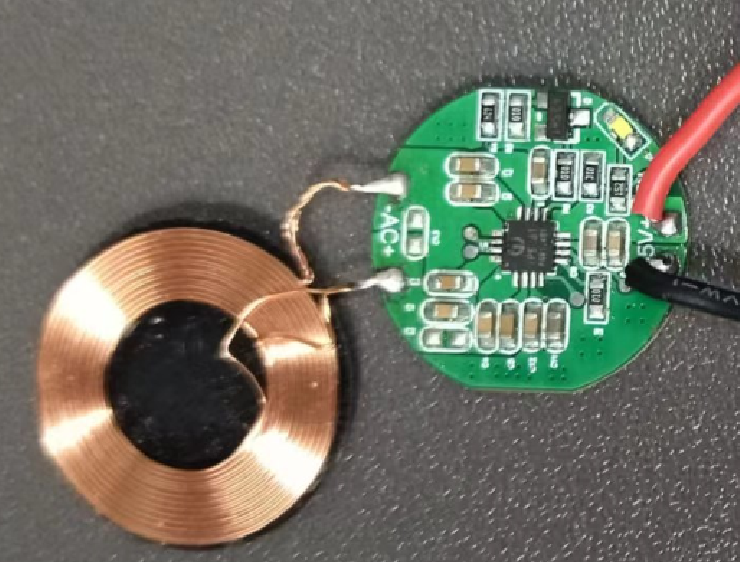

在智能穿戴设备的典型应用场景中，IP6831可承担无线能量接收端的核心任务，将充电板传递的磁场能转化为5V直流电。此时IP2333可扮演"电能调度员"的角色，对接收到的电能进行二次分配——部分用于电池充电管理，部分直接供给系统负载。这种分工模式如同城市供电网络，发电厂（IP6831）负责基础供电，变电站（IP2333）则实施精细化的电力调度。
特别在TWS耳机这类空间受限的产品中，IP6831针对小线圈的优化设计与IP2333可能具备的微型封装特性形成完美互补。两者协同工作时，芯片组整体尺寸可控制在指甲盖大小，却能支撑起完整的无线充电、电源管理、过压保护功能链条。这种高密度集成方案，好比在邮票大小的空间里建造功能完备的微型城市。
可靠性验证的关键考量
当两类芯片配合使用时，时序控制是需要重点验证的环节。IP6831在启动阶段的输出波形特性，需要与IP2333的输入检测机制保持毫秒级的精准配合。工程师可通过示波器捕捉两个芯片接口处的电压爬升曲线，观察其形态是否如同DNA双螺旋结构般严丝合缝。
电磁兼容性测试则是另一项重要挑战。IP6831工作时产生的电磁干扰频谱，需与IP2333的抗干扰频段形成错位。这要求设计团队在PCB布局阶段就采用"分区隔离"策略，如同在电路板上划分住宅区与工业区，通过合理的铺铜和滤波电路构建电磁防护网。
应用场景的创新延伸
在医疗健康设备领域，这对芯片组合正在创造新的可能性。助听器等对密封性要求苛刻的设备，可借助IP6831的无线充电特性完全取消物理接口，配合IP2333的精准电量管理，实现"无孔化"设计。这种方案如同为设备穿上防水盔甲，既杜绝了液体渗入风险，又保持了便捷的充电体验。
工业物联网场景则对芯片组的耐用性提出更高要求。在无线水泵控制系统中，IP6831接收的2W无线功率经由IP2333分配后，可同时驱动控制电路和状态监测模块。这种设计避免了传统接线端口在潮湿环境下的氧化问题，就像用无形的手代替了容易锈蚀的金属导线。
开发调试的实用建议
在原型开发阶段，建议采用模块化验证策略。首先单独测试IP6831的接收效率，使用仿真负载观察其在不同对齐状态下的输出稳定性，这如同测试发动机在空载状态下的运转工况。待无线接收端性能达标后，再接入IP2333进行系统联调，重点关注电能转换过程中的损耗分布。
调试工具链的选择也直接影响开发效率。推荐使用支持多协议分析的电源测试仪，这种设备如同医疗级的CT扫描仪，能同时捕捉两芯片间的电压、电流波形，以及数字通信信号。通过对比理论波形与实际采样数据，工程师可快速定位时序偏差或阻抗失配问题。
从技术规范到实际应用的跨越，不仅需要严谨的工程验证，更依赖对应用场景的深刻理解。当IP6831与IP2333这对"黄金搭档"在电路板上相遇时，它们承载的不仅是电流与数据，更是智能设备进化历程中的又一个创新节点。
