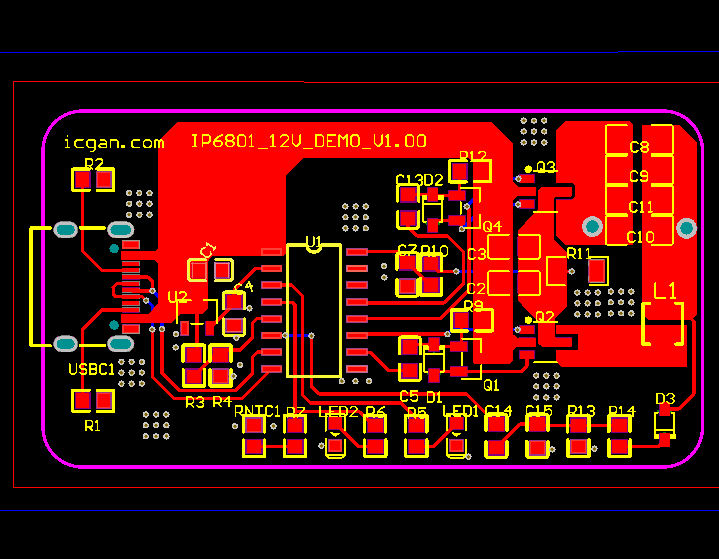

ip6801无线充电实际电路

很多人第一次做无线充电，会有一种错觉：照着参考原理图抄一遍，线圈一接、电源一上，就该“嗡”地一下开始充。

现实往往相反：轻则充不进、断断续续，重则发热飙升、MOS烫手、效率惨不忍睹。你以为是芯片不行，最后发现——真正难的从来不是“画出电路”，而是把“实际电路”做成一个稳定、可量产、兼容性过得去的系统。

这篇文章就围绕 IP6801 的无线充电实际电路，从“设计—调试—验证”这条主线，把最容易踩坑的核心要点讲清楚：线圈怎么选、波形怎么看、兼容性怎么测、热怎么管、保护怎么做才靠谱。

1）先把系统想完整：你做的不是电路，是能稳定工作的“能量链路”

IP6801做的是发送端（Tx）思路时，你脑子里一定要有一条清晰的能量路径：

输入电源 → 功率级（半桥/全桥+谐振）→ 发射线圈 → 空间耦合 → 接收端整流降压 → 电池/负载

任何一个环节“不稳定”，最终都会以三种形式表现出来：

• 启动失败：握手起不来、间歇启停

• 效率低：同样功率，输入电流偏大

• 温升高：MOS、线圈、磁片、屏蔽层都在烫

所以设计阶段别急着下手画PCB，先把目标定死：

• 目标功率：5W/10W？是否要兼容更高功率档

• 输入条件：5V/9V/12V？电源能力与纹波是否可靠

• 结构限制：线圈尺寸、厚度、磁片空间、金属屏蔽位置

• 量产边界：温升上限、器件降额、保护策略

把这些写在纸上，比你多看十张原理图都管用。

2）线圈选型：无线充电“能不能稳”，80%看线圈+磁路

很多人把线圈当“买个现成的就行”。但实际电路里，线圈不是配件，它就是系统的“变压器初级”，还带着强烈的机械与材料属性。

线圈选型至少盯住四件事：

① 电感量与工作频段的匹配

IP6801所在的Tx系统最终会落在一个工作频段内，发射端通过谐振网络把能量“推”到线圈。你选的线圈电感量变化，会直接改变谐振点，进而影响：

• 启动时频率扫不到“合适点”

• 负载变化时容易掉链路

• 功率上不去或发热变大

别指望“软件自动调”，软件能补偿一部分，但救不了根本不匹配的磁路。

② 线圈直流电阻（DCR）与Q值

DCR大 → 铜损大 → 发热上来得很快。

Q值低 → 谐振尖锐度不够 → 效率下滑、控制更吃力。

经验上，你要的不是“极限Q”，而是“可控的高Q + 可量产一致性”。很多样品线圈参数漂亮，但批量波动一大，调试就会变成噩梦。

③ 线圈电流能力与绞线结构

10W档时线圈电流并不小，特别在耦合差、异物干扰时，控制会提高激励来维持功率，线圈电流会进一步上升。

这时绞线、利兹线结构的重要性就显现出来：它不是玄学，是在高频下减少趋肤效应带来的额外损耗。

④ 磁片与金属件：别让“结构工程”拖死电路

磁片不只是“贴在背面就行”，它决定了磁通路径与漏磁。磁片尺寸、位置、厚度、材质一致性，都会影响：

• 线圈有效电感量

• 金属附近的涡流损耗（直接变热）

• 异物检测/金属干扰下的稳定性

如果产品里附近有金属支架、螺丝、屏蔽罩，务必提前联动结构一起评估。无线充电最常见的“疑难杂症”，很多其实是机械结构带来的磁路变化。

3）功率级与谐振：你看不懂波形，就调不出稳定系统

说一句实话：无线充电调试，最终拼的是“看波形的能力”。

你至少要测三处波形：

• 半桥/全桥开关节点（MOS的开关波形）

• 谐振电容两端或线圈两端电压

• 线圈电流（电流探头/取样间接测）

你要确认的不是“有没有振”，而是以下几个关键状态：

① 是否接近ZVS（零电压开通）/软开关趋势

如果MOS在高电压时硬开通，开关损耗会非常大，温升就不是靠散热片能救的。

当你看到开关节点波形有明显的尖峰、振铃严重、MOS温升异常，优先怀疑：

• 谐振参数偏了（L/C不匹配）

• 死区时间或驱动不合适

• 布局寄生电感太大（走线、回流路径问题）

② 振铃与尖峰：别只加TVS，先找“回路”

很多人看到尖峰就加TVS、加RC吸收，确实能压，但代价是效率掉、器件更热。

正确顺序应该是：

1）先优化布局：缩短功率回路、就近放谐振电容、地回流完整

2）再看器件：MOS的Qg、反向恢复特性、耐压余量

3）最后才是吸收网络微调

③ 启动段波形：扫频、握手、上电策略是否“干净”

无线充电的启动很像谈判：你得先“找得到人”（识别接收端），再“谈价格”（协商功率），再“持续供货”（稳态控制）。

启动波形如果出现：

• 频繁启停

• 频率扫来扫去但功率起不来

• 线圈电压突然拉高又掉下来

通常意味着耦合不足、线圈参数不匹配、或者保护阈值过紧导致误触发。

4）兼容性测试：别只在自家接收端上“充得快”，那不叫兼容

无线充电做到最后，最难的一关往往不是电路跑起来，而是“面对不同手机、不同姿态、不同环境”仍然稳定。

建议你把兼容性测试拆成三类：

A. 设备兼容：不同接收端的“性格”不一样

同样是无线充电接收端，不同品牌、不同方案的握手节奏、控制策略、负载响应都会不同。你要准备一个“接收端集合”：

• 至少覆盖常见品牌手机

• 覆盖不同功率档（5W/7.5W/10W等）

• 覆盖不同线圈尺寸与位置差异

目标不是“都能充”，而是“不会掉线、不会过热、不会异常保护”。

B. 姿态兼容：偏移、抬高、倾斜才是常态

实验室里你把手机放正了当然好看，用户手一扔就偏了。

最少要做：

• X/Y偏移矩阵（比如每5mm一档）

• Z方向间隙变化（加壳、加保护套）

• 倾斜角测试（支架场景）

你要记录的不止是“能不能充”，还包括：

• 输入功率变化

• 温升曲线

• 是否反复重连

• 充电功率是否抖动

C. 干扰与异物：金属、硬币、钥匙的世界很真实

异物检测（FOD）是无线充电量产必须认真对待的点。你不能只测“放一枚硬币能不能停”，还要测：

• 金属尺寸不同（小片、大片）

• 金属位置不同（中心、边缘）

• 金属与线圈距离不同（贴合、隔一层壳）

• 是否出现“金属先发热、系统后停机”的危险窗口

如果你的产品目标是消费级，异物策略宁愿保守一点，也不要在“极限功率”上赌安全。

5）热管理：别把温升当成“加散热片就好”

无线充电系统的热，通常来自三块：

• MOS开关损耗 + 导通损耗

• 线圈铜损 + 磁损

• 屏蔽/金属件涡流损耗

热管理的核心不是堆料，而是把损耗“移走”和“压下去”。

① 损耗压下去：优先从效率入手

如果你发现某一档功率下：

• 输入电流明显偏大

• MOS温升异常

• 线圈温升过快

第一反应别是“铜皮加厚、散热胶垫更大”，而是回到波形与谐振点：效率不对，越散热只会越笨重。

② 热路径做出来：让热有路可走

PCB上最实用的做法通常是：

• MOS与功率器件下方铺铜、打热过孔

• 让热扩散到较大铜面，再耦合到外壳或散热片

• 注意磁片附近的材料耐温与粘接可靠性

另外提醒一句：无线充电的“热”有时不是集中在芯片或MOS，而是集中在你没想到的地方——比如屏蔽层边缘、金属支架某个角。温度枪扫一圈往往能扫出真相。

6）保护机制：不是“有就行”，而是“触发要准、恢复要稳”

实际电路里，保护策略的难点在于：

• 不能误触发（否则用户体验差、频繁断充）

• 不能迟触发（否则安全风险）

• 触发后恢复要合理（否则卡死或来回抖）

常见需要重点确认的保护逻辑包括：

• 输入欠压/过压：电源适配器波动下是否误触发

• 过流/过功率：耦合差时是否出现异常拉功率

• 过温：器件温度采样点是否代表真实热点

• 异物/金属检测：是否存在“先烫后停”的窗口

• 空载/移除检测：用户拿走手机后是否快速降功率并关断

做保护验证时，别只看“能不能触发”，还要看两件事：

1）触发前的波形有没有异常尖峰（说明硬件边界太窄）

2）恢复过程是否平滑（避免“触发—恢复—再触发”的震荡）

7）最后的经验：把调试当作“建立边界”的过程

做IP6801无线充电实际电路，最怕的不是问题多，而是你不知道系统边界在哪里。

你要做的不是把每一次异常都“补丁式修掉”，而是通过一套有条理的调试与测试，把系统边界建立起来：

• 哪些线圈参数是可接受范围

• 偏移到什么程度开始降功率、到什么程度必须断开

• 哪个温度点是安全上限、降额曲线怎么走

• 异物在什么条件下必须快速响应

当边界清楚了，你的电路才会从“实验室能跑”进化到“用户手里能活”。

如果你愿意，把你目前的三样信息补充一下：线圈型号/电感与DCR、目标功率档位、你抓到的关键波形（开关节点/线圈电压任意一张）。我可以按“线圈—谐振—布局—保护阈值”的顺序，帮你把最可能的坑按优先级排出来，少走很多弯路。
