无线充接收端全波整流和倍压整流哪个好

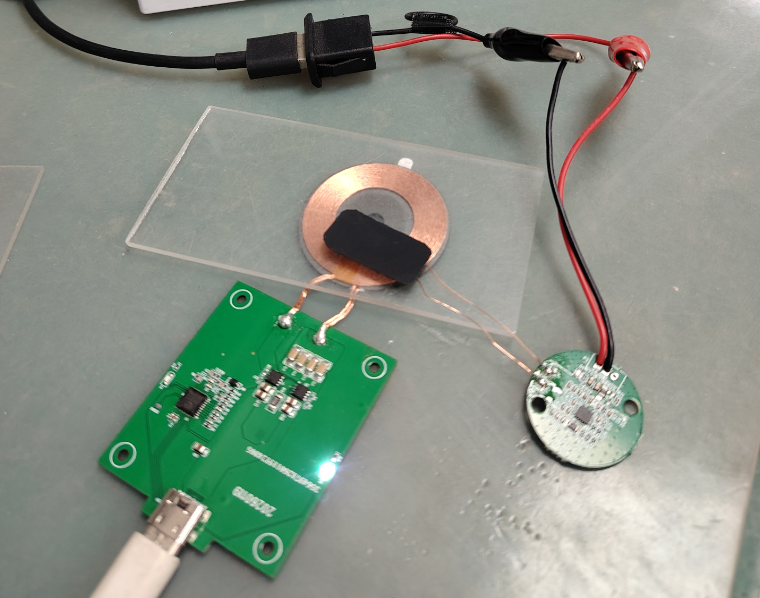

随着无线充电技术的普及，接收端对直流电源的需求也愈发多样。全波整流虽然稳定，但在某些低功率、高电压应用场景下，倍压整流凭借其结构简单、可输出峰值两倍电压的特性，成为一种轻量化方案。然而，电容放电机制带来的电流受限与纹波问题，也让设计者头疼不已。本文将从原理、性能、设计要点和适用场景四个维度，深度剖析无线充接收端倍压整流的优势与局限。
一、倍压整流原理与工作机理
倍压整流电路通常由二极管和电容交替串并联组成，以实现电压叠加输出。在无线充接收端，高频整流二极管会在正半周将输入电容充至峰值电压Vpk，负半周再通过第二组二极管将此电压与另一路输入叠加，最终在输出端获得约2×Vpk的直流电压。由于无需使用高压变压器，电路体积小、成本低，非常契合微功率模块的轻量化要求。
二、高压输出带来的优势
降低后级升压负担
通过倍压整流，可直接获得接近两倍峰值的电压，省去升压控制器或切换式DC-DC模块的设计，简化系统架构。
适配小电流高压场景
在无线传感器标签、微型LED驱动等应用中，10mA以下的工作电流足以满足驱动需求，而输出几十伏的高压能否瞬时触发更高效的电荷转移成为优势。
系统成本与体积对比
与全波桥式整流相比，倍压结构只需两组二极管和电容，不仅器件数量减少，PCB占板面积也能缩减30%~50%，对于体积敏感的可穿戴或植入式设备尤为关键。
三、电流受限与纹波特性
电容放电制约输出电流
倍压电路依赖输出电容在每个半周期内放电供电，当负载电流过大时，电压会在下一个充电周期前快速下降，引发输出电压骤降。以5mA负载为例，一只10μF的输出电容在100kHz频率下，其峰谷电压可能波动数伏，无法稳定驱动高功耗器件。
纹波幅度受电容和频率影响
纹波电压ΔV ≈ Iload/(f×C)公式表明，提高频率或增大电容均可降低纹波，但无线充电发射频率多在100kHz~200kHz区间；电容容量和ESR受尺寸与成本限制，难以无限放大或选用低ESR型号。
二极管正向压降与效率损耗
倍压电路至少两只二极管串联导通，其正向压降累积在输出电压上，若采用硅二极管，可能损失1.2V~1.4V；改用肖特基二极管虽能降低压降，但成本提升明显。
四、设计要点与优化策略
合理选择输出电容
在满足体积约束的前提下，优先选用低ESR、高频特性好的陶瓷或钽电容；必要时，可并联小体积薄膜电容，兼顾纹波抑制和耐压性能。
器件耐压裕量
倍压结构中，所有二极管和电容都需承受至少2×Vpk的峰值电压，再加上系统波动裕度，建议器件耐压等级≥3×Vpk，以避免长期应力下的击穿风险。
频率与负载匹配
通过天线线圈匹配网络和谐振调整，可在特定负载范围内稳定输出。对负载电流有严格要求时，可在接收端增加限流或过压保护电路，保证系统安全。
同步整流与主动控制
在更高性能场景下，可引入同步整流MOSFET替代二极管，并设计简易驱动电路，以进一步降低导通损耗和提升电流承载能力，使倍压输出在中等功率范围内也具备竞争力。
五、适用场景与方案对比
· 低功率微型设备：传感标签、低功耗LED点亮，负载电流通常在几毫安以内，倍压整流以其高压直出和最小外围实现最佳匹配。
· 中功率可穿戴终端：若需供给数十毫安感应电路或短时脉冲动作，则需在输出后级增加稳压模块，否则全波桥式整流+DC-DC方案在稳定性与效率上更具优势。
· 高频大电流应用：如无线耳机充电盒、智能手环瞬时启动电流达数百毫安时，倍压整流已难满足，建议切换为全波桥式整流并辅以同步整流降损。
结语
倍压整流在无线充接收端以“高压直出、结构极简”赢得一席之地，也不可避免地背负“电流受限、纹波较大”的缺憾。设计者应在系统功率、体积、成本与性能之间权衡取舍：当场景对高压输出敏感、且运行电流较小时，倍压整流仍是不二之选；当负载电流和稳定性成为核心诉求时，桥式或同步方案才是长远之策。你的无线接收端电路，是否考虑过倍压整流？欢迎在评论区分享你的实践经验与困惑，让我们一起把“轻量化”与“高性能”更好地结合。
